Pomiar napięcia 12 V miernikiem to jedna z tych czynności, które wyglądają prosto, a w praktyce łatwo zrobić je niepoprawnie. Wystarczy jednak kilka właściwych ruchów, żeby szybko sprawdzić stan akumulatora samochodowego, zasilacza albo instalacji niskonapięciowej i od razu wiedzieć, czy problem leży w zasilaniu, połączeniach czy w samym odbiorniku. Poniżej pokazuję krok po kroku, jak zrobić to bezpiecznie, jak odczytać wynik i kiedy sam odczyt 12 V jeszcze niczego nie przesądza.
Najważniejsze w pomiarze 12 V jest właściwy tryb, poprawne gniazda i kontekst odczytu
- Do pomiaru napięcia użyj trybu DC V albo symbolu V⎓, a nie pomiaru prądu czy oporu.
- Czarną sondę włóż do COM, czerwoną do VΩ; przy 12 V w większości mierników wybierz zakres 20 V lub auto-range.
- Przyłóż czarną sondę do minusa, czerwoną do plusa i odczytaj wynik po ustabilizowaniu wskazania.
- Dla klasycznego akumulatora 12 V na postoju 12,6–12,8 V zwykle oznacza pełne naładowanie, a wynik wyraźnie niższy sugeruje rozładowanie.
- Jeśli mierzysz po ładowaniu, podczas pracy silnika albo pod obciążeniem, napięcie może być wyższe lub niższe niż „książkowe” i trzeba to uwzględnić.
- Jedno dobre ustawienie miernika jest ważniejsze niż sama marka sprzętu; nawet prosty multimetr wystarczy do sensownej diagnozy.
Co przygotować przed pomiarem, żeby nie zepsuć wyniku
Ja zawsze zaczynam od sprawdzenia trzech rzeczy: trybu miernika, gniazd przewodów i tego, czy mierzę napięcie stałe. Napięcie 12 V w instalacji samochodowej, akumulatorze albo zasilaczu to niemal zawsze pomiar DC, czyli prądu stałego. Na pokrętle szukaj więc oznaczenia V⎓, DCV albo po prostu V z linią prostą i przerywaną.
Jeśli masz miernik manualny, wybierz zakres wyższy niż spodziewany odczyt. Przy 12 V najczęściej używa się 20 V, bo daje wygodny margines i zwykle pokazuje wynik z dobrą dokładnością. W mierniku automatycznym sprawa jest prostsza: ustawiasz tryb DC i resztę robi elektronika.
Przewody też mają znaczenie. Czarny wkładasz do COM, a czerwony do gniazda oznaczonego VΩ albo podobnie. To nie jest detal kosmetyczny: jeśli pomylisz gniazda i spróbujesz mierzyć napięcie wejściem do prądu, możesz wybić bezpiecznik w mierniku albo wywołać zwarcie.
W praktyce warto też obejrzeć końcówki sond. Zaśniedziałe, luźne albo uszkodzone przewody potrafią dać odczyt, który wygląda jak problem z akumulatorem, a tak naprawdę wynika z kiepskiego kontaktu. Jeśli miernik ma funkcję HOLD, zostaw ją na później - na start nie jest potrzebna.
Jak zmierzyć napięcie 12 V krok po kroku
Najprostszy pomiar robi się w pięciu ruchach i naprawdę nie trzeba do tego specjalistycznego sprzętu. Gdy sprawdzam napięcie akumulatora albo zasilacza, idę zawsze tą samą kolejnością:
- Ustawiam miernik na DC V i, jeśli trzeba, na zakres 20 V.
- Wpinam czarny przewód do COM, a czerwony do VΩ.
- Przykładam czarną sondę do minusa, a czerwoną do plusa.
- Czekam sekundę lub dwie, aż wskazanie się ustabilizuje.
- Odczytuję wynik i odłączam sondy, najpierw czerwoną, potem czarną.
Jeśli na wyświetlaczu pojawi się znak minus, nie panikuj. To zwykle znaczy tylko tyle, że sondy są odwrócone. W pomiarze napięcia stałego polaryzacja ma znaczenie, ale taki odczyt nadal bywa poprawny - pokazuje po prostu odwrotny kierunek podłączenia.

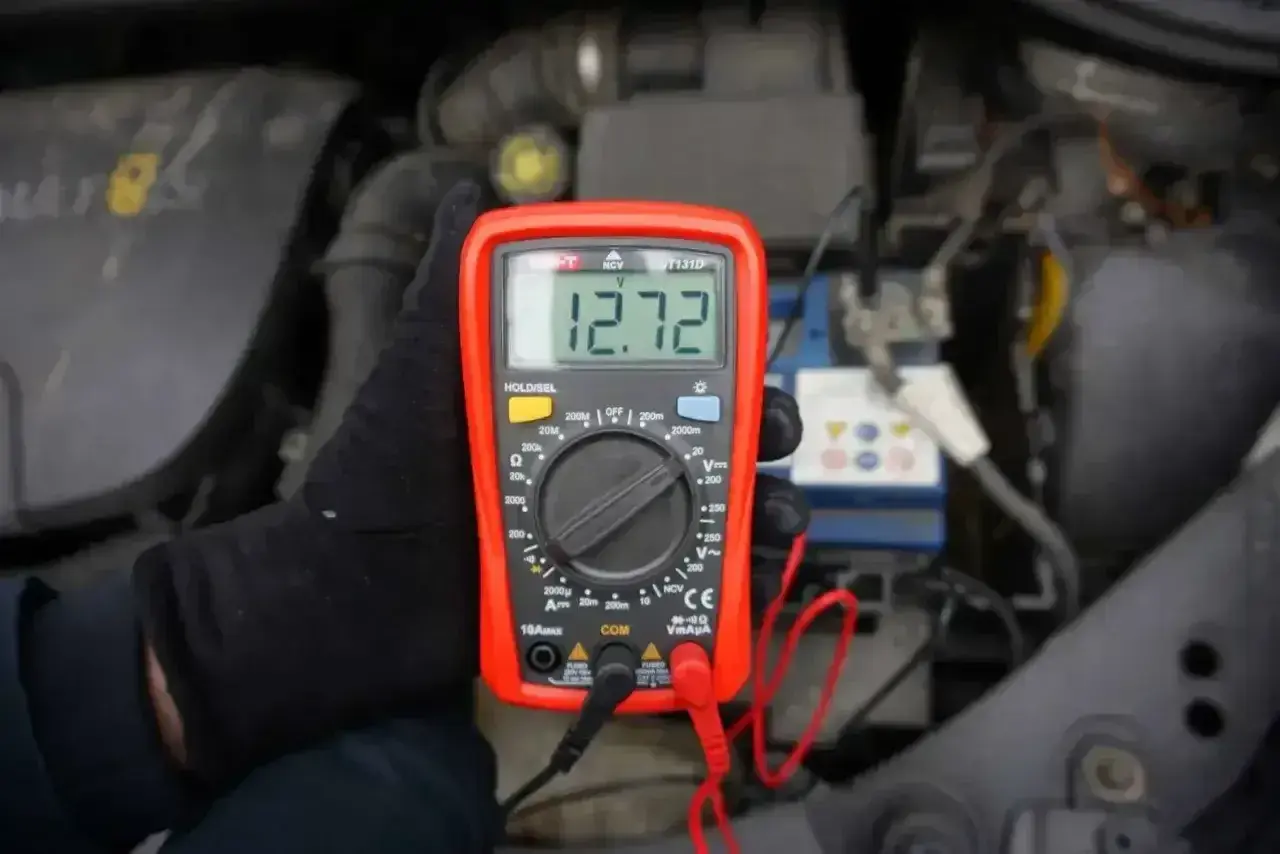

Przy akumulatorze samochodowym najwygodniej mierzyć bezpośrednio na biegunach, a nie na przypadkowych śrubach czy skorodowanych zaciskach. Przy zasilaczu 12 V najlepiej przyłożyć sondy do wyjścia oznaczonego jako plus i minus. W instalacji niskonapięciowej ważne jest z kolei, by wiedzieć, czy mierzysz na wyjściu zasilacza, na przewodach czy na samej listwie - każdy dodatkowy punkt może wprowadzić spadek napięcia.
Jeśli chcesz ocenić sam akumulator, a nie chwilowy efekt ładowania, zrób pomiar po czasie spoczynku. Im mniej świeżo po jeździe, ładowaniu albo intensywnym obciążeniu, tym wynik jest bliższy rzeczywistemu stanowi ogniw.
Jak odczytać wynik bez zgadywania
Przy klasycznym akumulatorze kwasowo-ołowiowym 12 V odczyt trzeba interpretować na postoju, czyli po czasie bez ładowania i bez większego obciążenia. Poniżej zestawiam wartości, które w praktyce najczęściej mają sens przy ocenie stanu baterii samochodowej.
| Odczyt | Co zwykle oznacza | Co zrobić dalej |
|---|---|---|
| 12,6–12,8 V | Akumulator jest zazwyczaj dobrze naładowany i w dobrej kondycji spoczynkowej. | Jeśli auto nadal ma problemy z rozruchem, sprawdzam połączenia, rozrusznik albo pobór prądu. |
| 12,4–12,5 V | Napięcie jest jeszcze akceptowalne, ale bateria nie jest pełna. | To dobry moment, by podładować akumulator i ponowić pomiar po spoczynku. |
| 12,2–12,3 V | Akumulator jest wyraźnie rozładowany. | Ładuję go i sprawdzam, czy po kilku godzinach trzyma wynik powyżej 12,6 V. |
| 12,0–12,1 V | Głębokie rozładowanie albo bardzo słaby stan akumulatora. | Nie odkładam tego na później, bo dalsze używanie może pogłębić problem. |
| 13,8–14,7 V | Najczęściej napięcie ładowania w instalacji samochodu lub na pracującym zasilaczu. | Sprawdzam, czy wynik pojawia się tylko przy pracy układu, a nie na postoju. |
Tu ważna uwaga: te liczby dotyczą głównie akumulatora kwasowo-ołowiowego. Jeśli mierzysz akumulator litowy, instalację z przetwornicą albo zasilacz o stabilizowanym wyjściu, reguły będą inne i trzeba patrzeć na specyfikację urządzenia. Sam napis „12 V” oznacza nazwę systemu, a nie zawsze dokładnie tyle samo na mierniku.
W praktyce nie oceniam akumulatora wyłącznie po jednym pomiarze. Dużo lepszy obraz daje porównanie: napięcie na postoju, napięcie przy rozruchu i napięcie podczas ładowania. To właśnie ta trójka zwykle pokazuje, czy problem leży w samej baterii, czy w instalacji. A skoro tak, warto też znać błędy, które najłatwiej zniekształcają wynik.
Najczęstsze błędy, które psują odczyt
W pomiarach napięcia 12 V widzę ciągle te same potknięcia. Nie są spektakularne, ale potrafią całkowicie zmienić interpretację wyniku:
- Zły tryb na mierniku - zamiast DC V ustawiony jest opór, ciągłość albo prąd. To najkrótsza droga do bezsensownego wyniku, a czasem do uszkodzenia miernika.
- Przewody w złych gniazdach - czarny nie siedzi w COM, czerwony nie siedzi w VΩ. Miernik może wtedy zachowywać się nieprzewidywalnie.
- Pomiar na zabrudzonych klemach - nalot i korozja tworzą dodatkową rezystancję, więc odczyt bywa niższy niż na samych biegunach.
- Zbyt szybka ocena po jeździe albo ładowaniu - napięcie może być chwilowo zawyżone przez tzw. ładunek powierzchniowy, czyli krótkotrwały efekt po zakończeniu ładowania.
- Trzymanie sond w słabym kontakcie - przy śliskich, zaokrąglonych lub zabrudzonych stykach wynik potrafi skakać o kilka dziesiątych wolta.
- Mierzenie pod zupełnie innym obciążeniem niż zakładasz - akumulator bez obciążenia wygląda dobrze, ale przy włączeniu świateł albo podczas startu silnika od razu siada.
Najbardziej praktyczna zasada brzmi: jeśli wynik wydaje się dziwny, najpierw sprawdź sposób pomiaru, dopiero potem sam akumulator. Wiele „zepsutych baterii” okazuje się po prostu źle zmierzonych. To prowadzi do ważniejszego pytania: kiedy samo 12 V jeszcze nie wystarcza, żeby wyciągnąć wniosek?
Kiedy 12 V nie mówi całej prawdy
Sam wynik napięcia spoczynkowego jest użyteczny, ale nie zawsze wystarcza. Akumulator może pokazać 12,6 V i nadal być słaby pod obciążeniem, bo napięcie bez poboru prądu nie ujawnia wszystkiego o jego wydajności. To szczególnie ważne w samochodach, gdzie problemem bywa nie tylko bateria, lecz także przewody, klemy, rozrusznik albo alternator.
Jeśli auto kręci ciężko mimo pozornie dobrego odczytu, ja sprawdzam jeszcze trzy rzeczy: spadek napięcia przy rozruchu, stan połączeń oraz ładowanie na pracującym silniku. W praktyce to właśnie te testy pokazują, czy akumulator naprawdę trzyma obciążenie, czy tylko wygląda dobrze na wyświetlaczu miernika.
Podobnie jest z zasilaczem 12 V. Jeżeli miernik pokazuje 12,1 V zamiast 12,0 V, to nie musi być błąd - wiele zasilaczy ma niewielką tolerancję. Jeśli jednak wartość wyraźnie odbiega od deklaracji producenta, trzeba sprawdzić obciążenie wyjścia, przewody i samą stabilizację napięcia. Krótko mówiąc: napięcie bez kontekstu bywa mylące.
Warto też pamiętać o temperaturze. Akumulatory ołowiowe mierzone w chłodzie potrafią pokazać nieco niższe napięcie niż w ciepłym pomieszczeniu, więc przy ocenie stanu baterii dobrze jest brać pod uwagę warunki, w jakich wykonywałem pomiar. Dlatego po samym odczycie zawsze robię jeszcze krótką kontrolę połączeń i zachowania układu pod obciążeniem, zamiast od razu uznawać wynik za ostateczny.
Co sprawdzić po pomiarze, żeby problem nie wrócił
Po samym odczycie nie kończę tematu. Najlepszy efekt daje krótka, praktyczna kontrola kilku elementów, bo często to one odpowiadają za kłopoty z zasilaniem:
- Klemy i zaciski - powinny być czyste, mocno dokręcone i bez nalotu.
- Przewody pomiarowe - jeśli wynik skacze, to często wina przewodu, a nie baterii.
- Napięcie po spoczynku - najlepiej porównać odczyt zaraz po pracy układu i po kilku godzinach odpoczynku.
- Napięcie pod obciążeniem - włączenie świateł, dmuchawy albo rozruch silnika mówi więcej niż spokojny odczyt „na sucho”.
- Zachowanie urządzenia - jeśli zasilacz lub akumulator ma dobre napięcie, ale sprzęt nadal nie działa, szukam przerwy w obwodzie albo problemu po stronie odbiornika.
Jeśli mierzysz regularnie, zrób sobie prosty nawyk: zapisuj wynik, moment pomiaru i warunki, w jakich go wykonałeś. Dwa odczyty 12,4 V mogą znaczyć coś zupełnie innego, jeśli jeden pochodzi z akumulatora po nocnym postoju, a drugi z auta chwilę po jeździe. Taki mały dziennik oszczędza sporo zgadywania przy kolejnych problemach.
W praktyce właśnie to daje największą wartość: nie tylko wiedzieć, jak sprawdzić napięcie 12V miernikiem, ale też rozumieć, co ten wynik naprawdę mówi o źródle zasilania. Gdy trzymasz się właściwego trybu, dobrych gniazd i właściwego kontekstu pomiaru, multimetr staje się prostym i bardzo skutecznym narzędziem diagnostycznym.
