Artykuł dotyczy budowy elektromagnesu: od tego, z czego go zrobić, przez zasadę działania, aż po proste sposoby, by zwiększyć jego siłę bez przegrzewania układu. Pokażę też, dlaczego jedne wersje działają od razu, a inne rozczarowują mimo pozornie poprawnego montażu. To praktyczny temat z elektroniki, bo dobrze zrozumiany elektromagnes przydaje się przy przekaźnikach, zamkach, dzwonkach i wielu prostych eksperymentach domowych.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Elektromagnes powstaje wtedy, gdy prąd stały płynie przez cewkę z drutu i wytwarza pole magnetyczne.
- Rdzeń ferromagnetyczny mocno wzmacnia efekt, ale materiał rdzenia ma znaczenie równie duże jak liczba zwojów.
- Do prostego modelu wystarczą: gwóźdź, drut miedziany w izolacji i źródło DC 3-9 V.
- Siłę układu najbardziej zwiększają: większy prąd, większa liczba zwojów i lepszy kontakt elektryczny.
- Najczęstsze problemy to zwarcia między zwojami, brak prądu, zbyt słabe zasilanie i szybkie nagrzewanie się cewki.
- W elektronice ta sama zasada stoi za przekaźnikami, zamkami elektromagnetycznymi, zaworami i głośnikami.
Jak działa elektromagnes i dlaczego sam drut nie wystarcza

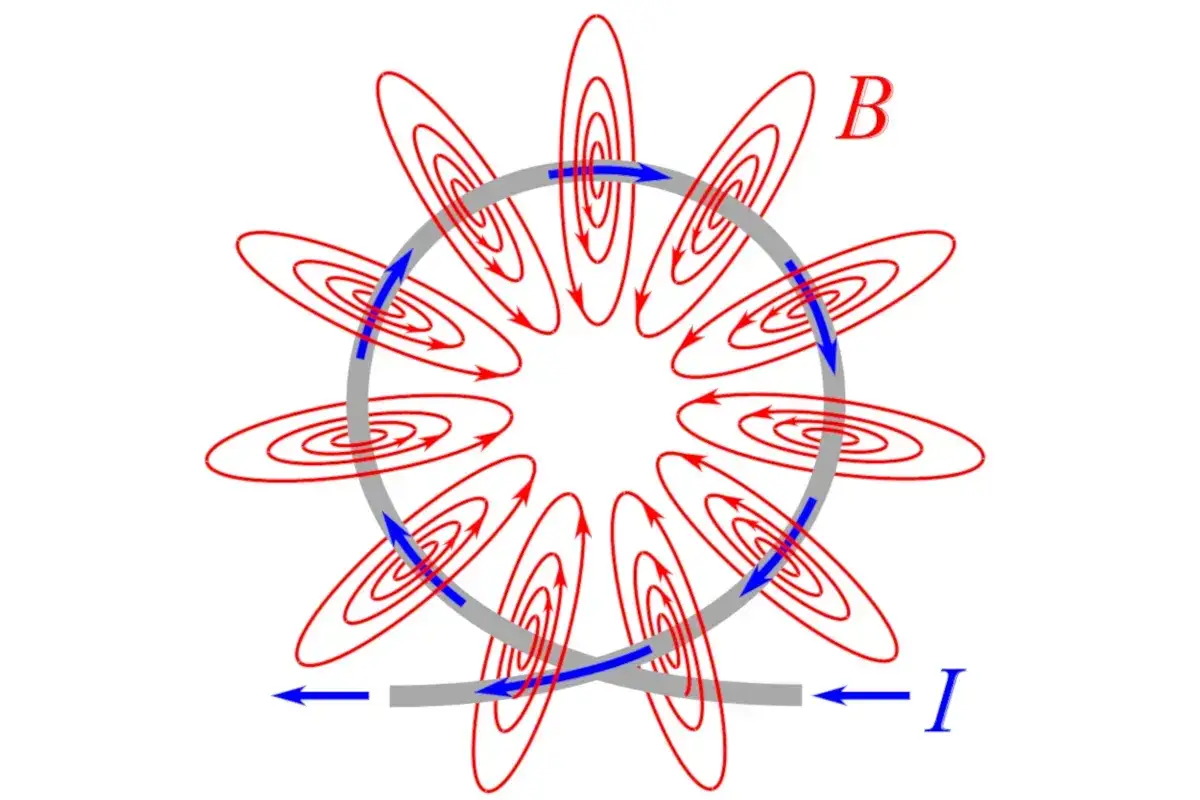

W praktyce patrzę na to tak: gdy przez przewodnik płynie prąd, wokół niego pojawia się pole magnetyczne. Jeśli ten przewodnik nawinę w zwoje, pola poszczególnych odcinków zaczynają się wzmacniać zamiast rozpraszać. Właśnie dlatego zwykły prosty drut daje znacznie słabszy efekt niż cewka.

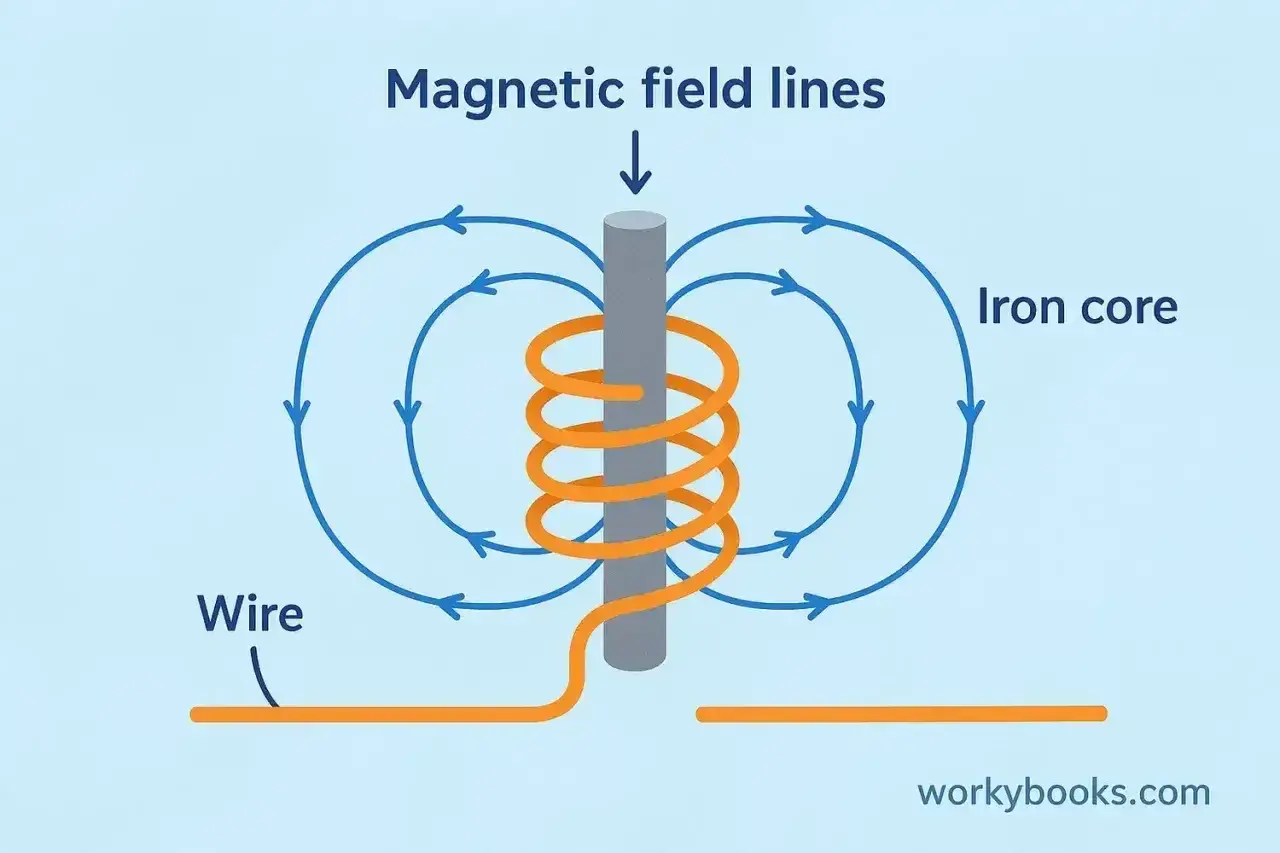

W środku cewki pole jest najbardziej uporządkowane, a gdy włożę do środka rdzeń ferromagnetyczny, jego struktura dodatkowo wzmacnia efekt. Rdzeń z miękkiego żelaza albo podobnego materiału porządkuje domeny magnetyczne, czyli mikroskopijne obszary zachowujące się jak maleńkie magnesy. Po wyłączeniu zasilania większość tego efektu znika, dlatego taki magnes jest sterowalny, a nie trwały.
To ważna różnica względem magnesu stałego: siłę mogę tu regulować prądem, liczbą zwojów i materiałem rdzenia. Jeśli odwrócę kierunek prądu, odwrócą się też bieguny. Ta przewidywalność sprawia, że elektromagnesy są tak użyteczne w elektronice i automatyce. Skoro mechanizm jest prosty, przejdźmy do tego, z jakich części naprawdę warto go złożyć.
Z czego składa się prosty elektromagnes
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Drut miedziany w izolacji | Tworzy cewkę, przez którą płynie prąd | Najwygodniejszy jest drut emaliowany, bo pozwala zrobić dużo zwojów na małej przestrzeni |
| Rdzeń metalowy | Wzmacnia pole magnetyczne | Do prostych prób wystarczy gwóźdź, ale miękkie żelazo daje zwykle lepszy, bardziej przewidywalny efekt |
| Źródło zasilania | Dostarcza prąd do cewki | Najbezpieczniej użyć niskiego napięcia DC, zwykle 3-9 V |
| Połączenia elektryczne | Zamykają obwód | Luźny styk potrafi zabić cały efekt, nawet jeśli reszta jest poprawna |
| Próba obciążenia | Pokazuje, czy magnes działa | Najprościej sprawdzać na spinaczach, małych śrubkach albo zszywkach |
Jeśli buduję taki układ do nauki, nie komplikuję go na początku. Biorę gwóźdź, kilka metrów cienkiego drutu i proste zasilanie DC. Gdy celem jest lepsza powtarzalność, wybieram rdzeń o możliwie podobnym przekroju na całej długości i dbam o to, by zwoje leżały równo. Taki porządek naprawdę ma znaczenie, choć na pierwszy rzut oka wygląda jak detal. Teraz przejdźmy do samego montażu, bo tu najłatwiej o drobny błąd, który psuje cały eksperyment.
Jak zbudować prosty model krok po kroku
Ja zaczynam od najprostszej wersji, bo ona najlepiej pokazuje zasadę działania. Do domowego lub szkolnego testu zwykle wystarczą: gwóźdź lub śruba stalowa o długości około 5-10 cm, drut miedziany w emalii, źródło DC 3-9 V i kilka metalowych drobiazgów do sprawdzenia działania.
- Owiń rdzeń drutem możliwie równo, bez krzyżowania zwojów. W prostych próbach dobrze sprawdza się kilkadziesiąt zwojów.
- Zostaw po kilka centymetrów drutu na obu końcach, żeby dało się wygodnie podłączyć zasilanie.
- Usuń izolację z końcówek drutu. Jeśli emalia nie zostanie zdarta do czystego metalu, obwód może w ogóle nie ruszyć.
- Podłącz końce do źródła prądu stałego. Na pierwszy test wystarczy kilka sekund działania.
- Sprawdź, czy rdzeń przyciąga spinacze. Jeśli efekt jest słaby, najpierw skontroluj połączenia, a dopiero potem dokładaj kolejne zwoje.
- Po krótkim teście odłącz zasilanie i sprawdź temperaturę drutu. Ciepła cewka to sygnał, że trzeba zrobić przerwę.
W takich układach często wygrywa cierpliwość, nie siła. Zaczynam od niewielkiej liczby zwojów, testuję efekt, a dopiero potem dokładam kolejne warstwy. Dzięki temu łatwiej ocenić, co faktycznie działa: lepszy kontakt, więcej zwojów czy po prostu mocniejsze zasilanie. Sama liczba zwojów nie wyjaśnia jednak wszystkiego, bo równie ważne są opór, temperatura i materiał rdzenia.
Co zwiększa jego siłę, a co tylko podnosi temperaturę
W elektromagnesie liczy się kilka zmiennych naraz, ale w praktyce cztery z nich robią największą różnicę. Jeśli rozumiem ich wpływ, mogę łatwo ocenić, czy warto poprawić konstrukcję, czy problem leży gdzie indziej. Poniżej zestawiam to w prosty sposób.
| Czynnik | Co zmienia | Praktyczna uwaga |
|---|---|---|
| Większy prąd | Zwykle wzmacnia pole magnetyczne | Jeśli cewka robi się gorąca po kilkunastu sekundach, prąd jest już za duży |
| Więcej zwojów | Najczęściej wzmacnia efekt, ale tylko do pewnego momentu | Przy zbyt cienkim drucie rośnie opór i bateria szybciej siada |
| Lepszy rdzeń | Skupia pole i zwiększa przyciąganie | Miękkie żelazo jest zwykle lepsze niż przypadkowy kawałek stali, jeśli zależy ci na szybkim zaniku magnetyzmu po odłączeniu prądu |
| Mniejsza szczelina powietrzna | Ułatwia przeniesienie siły na metalowy przedmiot | Im bliżej rdzeń i przyciągany element, tym lepszy efekt |
| Prąd stały zamiast przemiennego | Daje stabilną biegunowość | Do prostego elektromagnesu wybieram DC, bo przy AC pole odwraca się cały czas i efekt robi się mniej przewidywalny |
Warto też znać pojęcie nasycenia. Oznacza ono moment, w którym rdzeń jest już mocno namagnesowany i dokładanie kolejnego prądu daje coraz mniejszy zysk. To dlatego nie każda dodatkowa warstwa drutu przekłada się na wyraźnie większą siłę. Czasem lepiej poprawić geometrię cewki albo rdzeń niż bez końca zwiększać napięcie. Gdy układ nie działa, zwykle winny jest jeden z kilku prostych błędów, które da się szybko wyłapać.
Najczęstsze błędy przy montażu i testach
Jeżeli po podłączeniu dzieje się absolutnie nic, najpierw sprawdzam rzeczy najprostsze. W takich projektach awaria rzadko jest „tajemnicza” - zwykle chodzi o jeden banalny detal. Najczęstsze problemy wyglądają tak:
- Brak prądu w obwodzie - źle podłączona bateria, pęknięty przewód albo słaby styk potrafią zatrzymać cały układ.
- Nieusunięta izolacja - jeśli końcówki drutu nie mają kontaktu z metalem, cewka nie zadziała.
- Zwarcie między zwojami - uszkodzona emalia sprawia, że część zwojów omija obwód i pole słabnie.
- Nawinięcie w różnych kierunkach - wtedy część pola może się znosić zamiast sumować.
- Za słabe zasilanie - bateria o małej wydajności prądowej często nie wystarcza do mocniejszego efektu.
- Zbyt długie podłączenie - cewka grzeje się szybko, a przegrzanie osłabia układ i może uszkodzić izolację.
- Za mało zwojów - czasem konstrukcja jest poprawna, ale po prostu zbyt skromna, by zobaczyć wyraźny efekt.
Ja zwykle zaczynam diagnostykę od dwóch pytań: czy obwód jest zamknięty i czy płynie wystarczająco duży prąd. Dopiero potem patrzę na liczbę zwojów i materiał rdzenia. To oszczędza czas, bo w praktyce większość problemów wynika nie z fizyki samej w sobie, tylko z wykonania. Kiedy już model działa, warto wiedzieć, gdzie w elektronice taka zasada pracuje na co dzień.
Gdzie taki układ naprawdę się przydaje w elektronice
Elektromagnes nie jest tylko szkolnym doświadczeniem. Ta sama zasada pracuje w urządzeniach, z którymi mam do czynienia znacznie częściej, niż się wydaje. Dobrze widać to w prostych przykładach z elektroniki i automatyki.
| Zastosowanie | Po co tam elektromagnes | Dlaczego to ważne |
|---|---|---|
| Przekaźnik | Mały prąd steruje stykiem w większym obwodzie | To podstawowy sposób rozdzielenia obwodu sterującego od wykonawczego |
| Elektromagnetyczny zamek | Utrzymuje lub zwalnia mechanizm blokujący | Pokazuje, jak prąd może bezpośrednio sterować ruchem |
| Dzwonek elektryczny | Ruch kotwicy uruchamia uderzenie | To jeden z najbardziej klasycznych przykładów sterowania ruchem przez pole magnetyczne |
| Głośnik | Cewka porusza membraną zgodnie z sygnałem | Tu elektromagnes zamienia sygnał elektryczny na dźwięk |
| Zawór lub siłownik | Otwiera albo zamyka przepływ w układzie | Przydaje się wszędzie tam, gdzie trzeba szybko i powtarzalnie wykonać ruch |
To właśnie w takich zastosowaniach najlepiej widać przewagę rozwiązania elektromagnetycznego: można je włączyć, wyłączyć albo precyzyjnie kontrolować. Nie trzeba też traktować go jak czarnej skrzynki. Gdy znam zasadę działania, łatwiej dobrać napięcie, liczbę zwojów i rdzeń do konkretnego zadania. W praktyce ta wiedza przydaje się nie tylko w projektach, ale też przy naprawach i ocenie, czy dany układ ma szansę działać sensownie. Została jeszcze jedna rzecz: co zabrać z tego eksperymentu do własnych projektów.
Co warto zapamiętać, zanim zaczniesz eksperymentować
- Najpierw stabilne DC i dobry styk, dopiero potem dokładanie kolejnych zwojów.
- Jeśli cewka się grzeje, nie wzmacniaj jej bez kontroli prądu.
- Rdzeń ma znaczenie - do prostych projektów najlepszy jest materiał ferromagnetyczny o możliwie małej szczelinie powietrznej.
- Notuj parametry - liczba zwojów, typ drutu i rodzaj zasilania naprawdę ułatwiają porównywanie efektów.
- Nie oczekuj cudów od słabej baterii - czasem problemem nie jest cewka, tylko źródło energii.
Jeśli potraktujesz elektromagnes jak układ, w którym każdy element ma swoją rolę, szybko zobaczysz, co daje największy efekt. Właśnie dlatego ten temat jest tak dobrym wejściem w elektronikę: łączy prostą konstrukcję z bardzo czytelną fizyką, a przy okazji uczy, jak testować, poprawiać i nie przegrzewać własnych rozwiązań.
