Napięcie decyduje o tym, czy układ elektroniczny ruszy stabilnie, czy zacznie działać losowo, a czasem po prostu się nie uruchomi. W praktyce najważniejsze jest jedno: jego jednostką jest wolt (V), a sama wartość mówi, jak duża jest różnica potencjałów między dwoma punktami obwodu. W tym artykule wyjaśniam to prosto, ale konkretnie: od definicji przez typowe wartości w elektronice aż po bezpieczny pomiar multimetrem.
Najważniejsze informacje o napięciu, które warto znać od razu
- Jednostką napięcia w układzie SI jest wolt (V).
- Napięcie nie „płynie” przez obwód, tylko tworzy warunki do przepływu prądu.
- W elektronice spotyka się najczęściej 1,5 V, 3,3 V, 5 V, 12 V i 230 V AC.
- Do pomiaru trzeba wybrać właściwy tryb: DC dla prądu stałego i AC dla przemiennego.
- Najczęstszy błąd początkujących to mylenie napięcia z prądem i podłączanie miernika do złego gniazda.
Czym jest napięcie i dlaczego mierzy się je w woltach

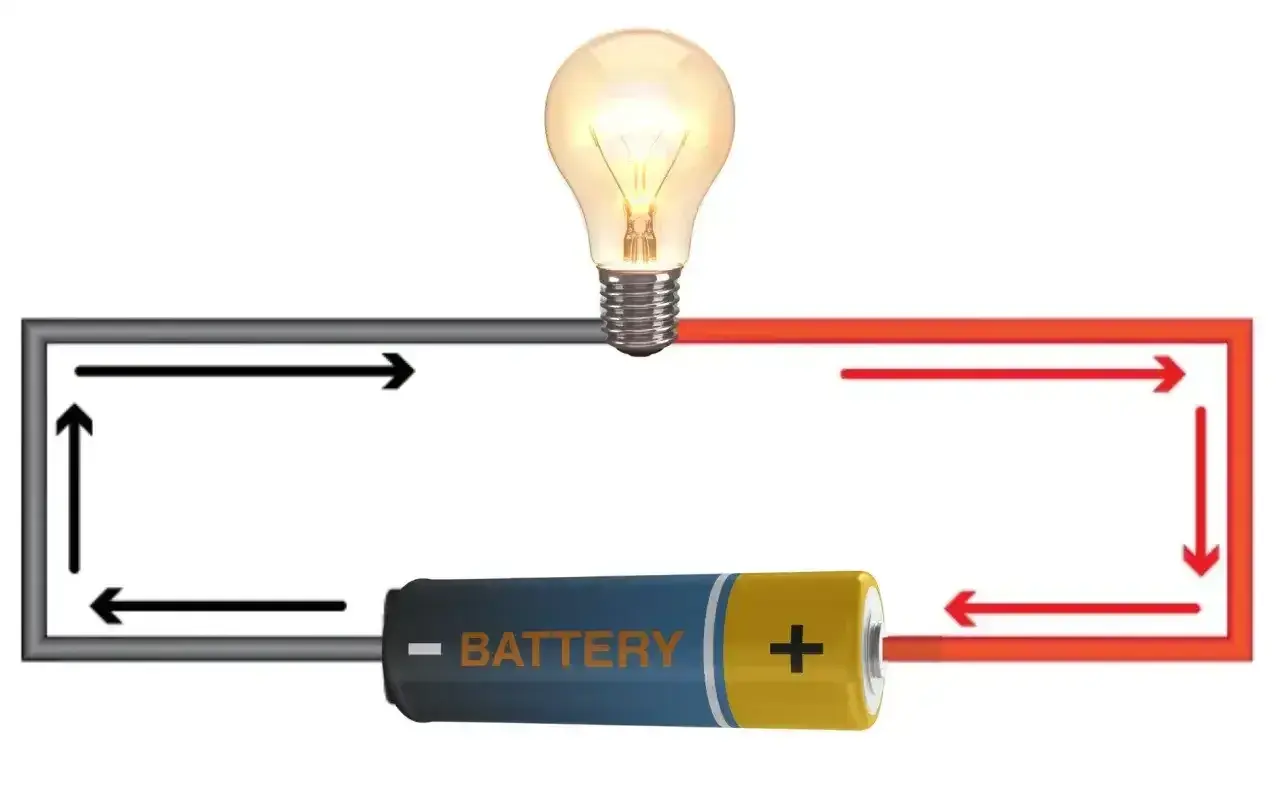

Ja patrzę na napięcie przede wszystkim jako na różnicę potencjałów między dwoma punktami obwodu. To właśnie ona „napędza” ruch ładunków, ale samo napięcie nie jest prądem i nie należy tych pojęć mieszać. W praktyce to podstawowy parametr zasilania, bo od niego zależy, czy układ dostaje odpowiednie warunki pracy.
W układzie SI wolt jest jednostką pochodną. BIPM opisuje go jako jednostkę różnicy potencjałów, a NIST zapisuje praktyczne przeliczenie jako 1 V = 1 W/A. Najprościej można też zapamiętać, że 1 V = 1 J/C, czyli jeden dżul energii przypadający na jeden kulomb ładunku.
- Wolt mówi o „siłowaniu” ładunków do przepływu.
- Prąd mówi o tym, ile ładunku faktycznie płynie.
- Rezystancja pokazuje, jak bardzo obwód ten przepływ utrudnia.
To rozróżnienie jest ważniejsze, niż wielu osobom się wydaje, bo w elektronice naprawia ono większość nieporozumień już na starcie. Skoro jednostka jest jasna, warto zobaczyć, jak te wartości wyglądają w realnych urządzeniach.
Jakie wartości napięcia spotyka się w elektronice
W elektronice nie ma jednej „uniwersalnej” wartości napięcia. Inaczej pracuje pojedyncza bateria, inaczej układ logiczny mikrokontrolera, a jeszcze inaczej zasilacz domowy. Ja zawsze zaczynam od pytania: czy to ma być napięcie zasilania, sygnału czy referencji?
| Napięcie | Gdzie je spotkasz | Co oznacza w praktyce |
|---|---|---|
| 1,5 V | Bateria AA, AAA, część prostych urządzeń | Typowe pojedyncze ogniwo, którego napięcie spada pod obciążeniem |
| 3,3 V | Mikrokontrolery, czujniki, nowoczesna logika cyfrowa | Częsty poziom pracy układów niskonapięciowych |
| 5 V | USB, starsza elektronika, wiele modułów i płytek prototypowych | Popularny standard zasilania w prostych projektach |
| 12 V | Taśmy LED, automotive, routery, monitoring | Wygodny kompromis między mocą a rozsądną prostotą zasilania |
| 230 V AC | Gniazdko sieciowe w Polsce | Napięcie przemienne, które wymaga szczególnej ostrożności |
Najważniejsze nie jest to, że jedno napięcie jest „lepsze” od drugiego, tylko to, czy układ został zaprojektowany na konkretny zakres. Właśnie dlatego w dokumentacji częściej widzę zakres tolerancji niż jedną sztywną liczbę. Z tego miejsca naturalnie przechodzę do pytania, jak takie wartości sprawdzić w praktyce.
Jak poprawnie zmierzyć napięcie multimetrem
Ja zawsze rozdzielam w głowie dwa tryby: napięcie stałe i napięcie przemienne. Jeśli wybierzesz zły tryb, wynik będzie mylący albo zupełnie bezużyteczny, nawet gdy sam miernik jest dobry.

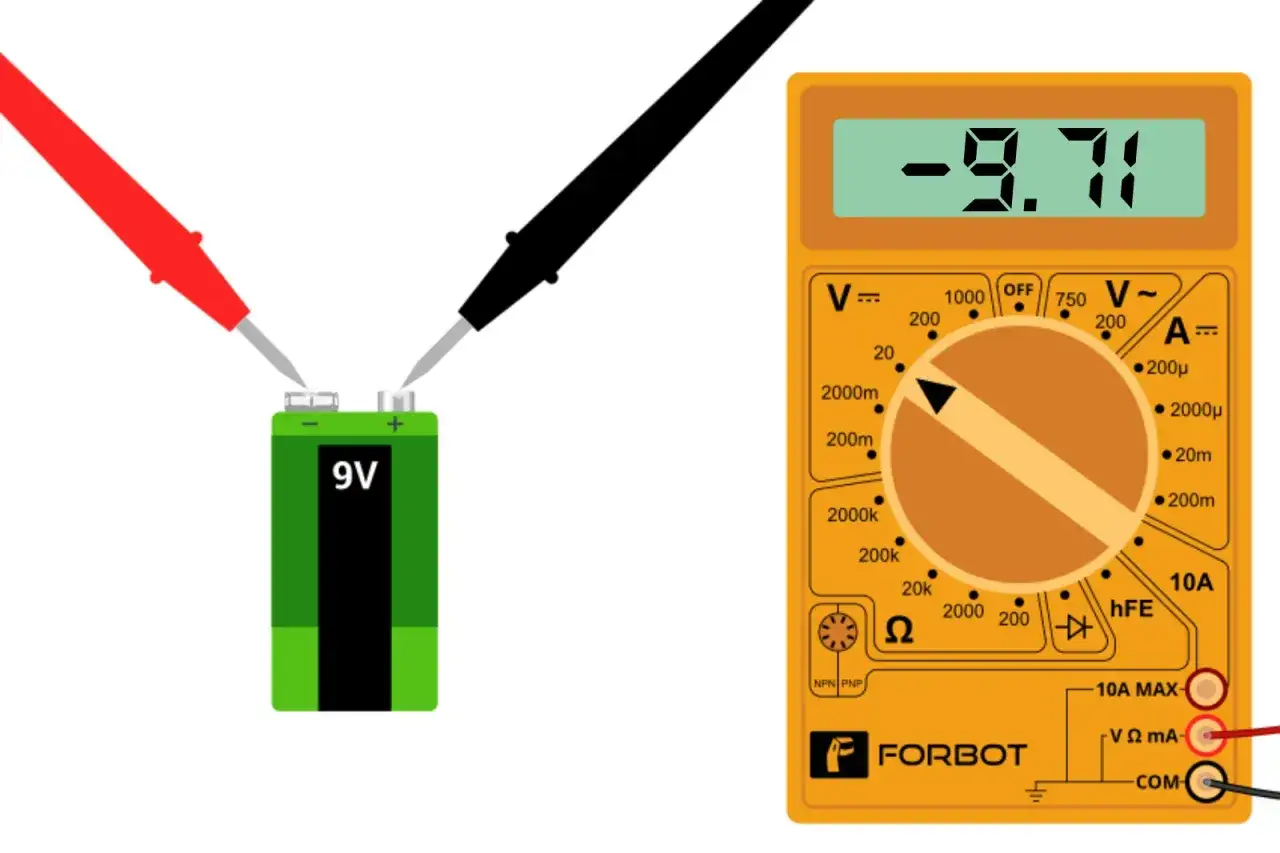

- Włóż czarną sondę do gniazda COM, a czerwoną do gniazda V.
- Wybierz tryb DC dla baterii, zasilaczy i większości układów elektronicznych albo AC dla sieci i urządzeń zasilanych z gniazdka.
- Jeśli miernik nie ma auto-rangu, ustaw zakres wyższy niż spodziewana wartość.
- Przyłóż sondy równolegle do punktów, między którymi mierzysz napięcie.
- Odczytaj wynik i sprawdź polaryzację, bo w DC odwrócone sondy zwykle pokażą znak minus.
Przy napięciu sieciowym pamiętam jeszcze o jednej rzeczy: multimetr pokazuje wartość skuteczną, a nie chwilowe maksimum przebiegu. Dlatego w gniazdku odczyt około 230 V oznacza poprawny pomiar napięcia przemiennego, a nie „wartość szczytową”. Gdy już umiesz to zmierzyć, łatwiej zauważyć, skąd biorą się typowe pomyłki przy interpretacji wyniku.
Najczęstsze pomyłki, które psują interpretację pomiaru
Najwięcej problemów nie wynika z samego napięcia, tylko z tego, że ktoś patrzy na zły parametr albo mierzy w złym trybie. W praktyce widzę powtarzalny zestaw błędów, które da się wyeliminować po jednej krótkiej kontroli przed pomiarem.
| Pomyłka | Co się dzieje | Jak tego uniknąć |
|---|---|---|
| Mylenie napięcia z prądem | Dobierasz zły zasilacz albo błędnie oceniasz układ | Sprawdzaj osobno jednostki: V, A i W |
| Pomiar AC w trybie DC | Odczyt jest błędny albo praktycznie bez sensu | Wybieraj właściwy symbol na mierniku: V⎓ albo V~ |
| Wpięcie czerwonej sondy do gniazda mA lub A | Możesz uszkodzić bezpiecznik miernika | Do pomiaru napięcia używaj zawsze gniazda V |
| Założenie, że napięcie nominalne zawsze jest identyczne z rzeczywistym | Źle interpretujesz pracę baterii lub zasilacza pod obciążeniem | Uwzględniaj warunki pracy i obciążenie |
| Próba „dodania mocy” samym wyższym napięciem | Możesz uszkodzić układ elektroniczny | Trzymaj się zakresu z dokumentacji urządzenia |
To właśnie tutaj najłatwiej o kosztowny błąd: 5 V nie jest „prawie tym samym” co 3,3 V, a 12 V DC nie zastępuje 12 V AC tylko dlatego, że liczba wygląda podobnie. Gdy już widać, gdzie ludzie najczęściej się mylą, zostaje najpraktyczniejsze pytanie: jak dobrać właściwe napięcie do konkretnego urządzenia.
Jak dobrać napięcie do urządzenia, żeby nie zgadywać
Przy doborze zasilania stosuję prostą zasadę: najpierw sprawdzam napięcie, potem rodzaj prądu, na końcu wydajność prądową. To kolejność ważna, bo większość błędów bierze się z odwrócenia tych trzech kroków.
- Napięcie nominalne musi zgadzać się z wymaganiem urządzenia albo mieścić się w dopuszczalnym zakresie z instrukcji.
- Rodzaj prądu musi być taki sam: DC nie zastępuje AC i odwrotnie.
- Wydajność prądowa zasilacza może być większa od wymaganej, ale nie powinna być mniejsza.
- Polaryzacja ma znaczenie szczególnie przy wtykach baryłkowych i elektronice niskonapięciowej.
- Zapas napięcia bywa potrzebny tylko tam, gdzie przewidział go producent, na przykład w układach z regulacją.
Jeżeli dokumentacja mówi o zakresie 4,5-5,5 V, to nie jest to zaproszenie do eksperymentów, tylko jasna informacja, gdzie układ jeszcze działa poprawnie. W praktyce najbezpieczniej jest trzymać się wartości podanej przez producenta, a przy zasilaczach zamiennych sprawdzać nie tylko wtyk, ale też typ napięcia i polaryzację. Jeśli mam zostawić jedną wskazówkę na koniec, to brzmi ona tak: zawsze odróżniaj napięcie od prądu i nie zakładaj, że podobna liczba oznacza to samo zasilanie. W elektronice to prosty nawyk, który oszczędza czas, sprzęt i nerwy.
