Budowa kondensatora - co jest w środku i jak wpływa na działanie

Marcelina Kucharska .

22 sierpnia 2026

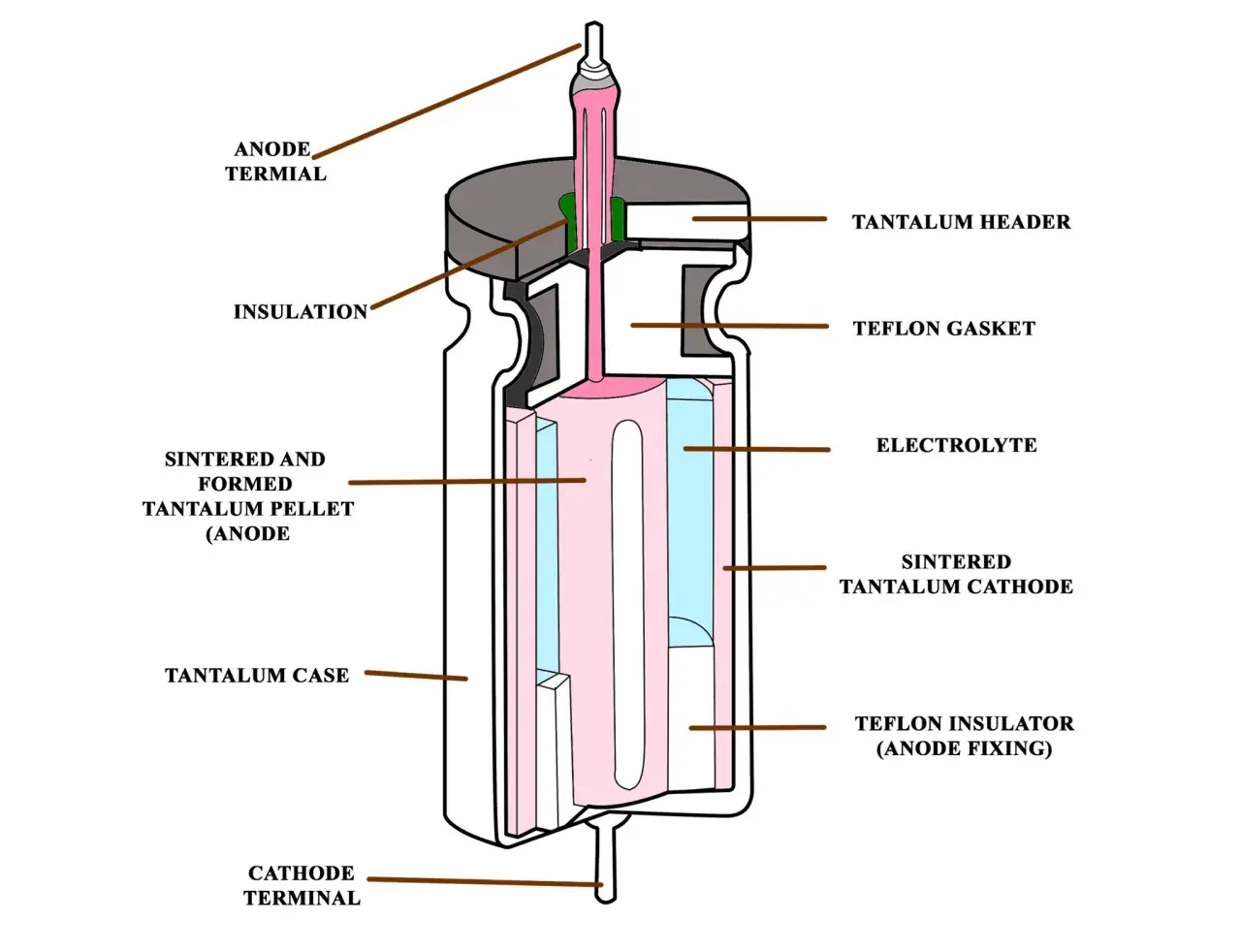

Schemat budowy kondensatora tantalowego: anoda, katoda, elektrolit, obudowa tantalowa i izolacja.

Kondensator jest prostym elementem na schemacie, ale jego wnętrze bywa zaskakująco zróżnicowane. Dobrze zrozumiana budowa kondensatora pomaga od razu odróżnić element ceramiczny od elektrolitycznego, ocenić polaryzację i nie pomylić napięcia pracy z pojemnością. Poniżej rozkładam ten temat na czynniki pierwsze: od okładek i dielektryka, przez różne konstrukcje, aż po błędy, które najczęściej psują działanie układu.

Najważniejsze rzeczy, które warto wiedzieć o kondensatorze

  • W środku są przede wszystkim dwie elektrody i dielektryk, czyli materiał izolujący, który decyduje o pojemności i wytrzymałości.
  • W praktycznych konstrukcjach dochodzą jeszcze obudowa, wyprowadzenia, warstwa tlenkowa albo elektrolit.
  • Pojemność zależy od geometrii i materiału: większa powierzchnia, mniejsza odległość i lepszy dielektryk zwiększają efekt.
  • Różne typy kondensatorów mają inne zalety: ceramiczne są szybkie i małe, foliowe stabilne, a elektrolityczne oferują dużą pojemność.
  • Najczęstsze błędy to zła polaryzacja, zbyt mały zapas napięcia i ignorowanie ESR.

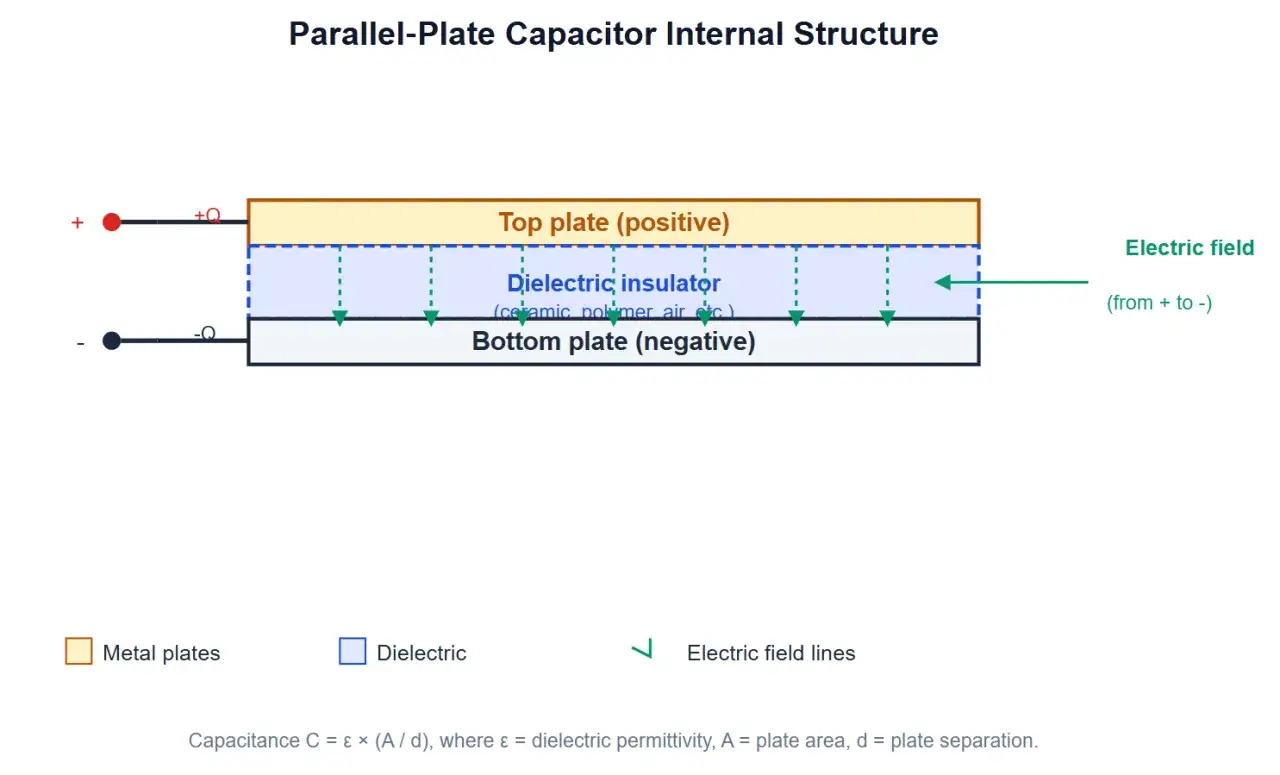

Schemat budowy kondensatora: dwie metalowe płyty (dodatnia i ujemna) rozdzielone dielektrykiem, między którymi powstaje pole elektryczne.

Z czego składa się kondensator od środka

Najprościej tłumaczę to tak: kondensator to dwa przewodniki oddzielone izolatorem. W zależności od typu te przewodniki mogą być płytkami, cienką folią metalową albo całymi warstwami ułożonymi jedna nad drugą. Sam układ jest prosty, ale to właśnie szczegóły wykonania decydują o tym, czy element nadaje się do filtru zasilania, toru sygnałowego czy magazynowania energii.

Okładki i elektrody

Okładki to miejsca, na których gromadzi się ładunek elektryczny. W klasycznym kondensatorze są to dwie płytki metalowe, ale w realnych komponentach częściej spotykam cienką folię aluminiową, metalizowaną warstwę lub wiele naprzemiennych elektrod w miniaturowym chipie SMD. Im większa aktywna powierzchnia elektrod, tym łatwiej uzyskać większą pojemność bez powiększania całej obudowy.

Dielektryk jako serce całej konstrukcji

Między elektrodami znajduje się dielektryk, czyli materiał słabo przewodzący prąd. Może to być ceramika, tworzywo sztuczne, papier nasączony elektrolitem, warstwa tlenku metalu albo po prostu powietrze w niektórych starszych konstrukcjach strojeniowych. W praktyce dielektryk nie tylko izoluje, ale też wpływa na straty, stabilność temperaturową, upływność i maksymalne napięcie pracy.

Obudowa, wyprowadzenia i uszczelnienie

Na zewnątrz widzimy zwykle tylko obudowę i końcówki, ale to one chronią wnętrze przed wilgocią, drganiami i uszkodzeniem podczas montażu. W kondensatorach elektrolitycznych bardzo ważne jest również uszczelnienie, bo wysychanie elektrolitu skraca żywotność całego elementu. W małych wersjach SMD obudowa ma jeszcze jedną rolę: ogranicza indukcyjność i pozwala zmieścić dużą powierzchnię aktywną w bardzo małej bryle.

To prowadzi do pytania, jak taki układ w ogóle przechowuje energię i czemu nie zachowuje się jak bateria.

Jak między okładkami powstaje magazyn energii

Gdy podłączasz napięcie, na jednej elektrodzie zbiera się nadmiar elektronów, a na drugiej pojawia się ich niedobór. Jeśli kondensator jest sprawny, prąd nie płynie przez dielektryk w sposób ciągły, tylko podczas ładowania i rozładowania. Energia zostaje zapisana w polu elektrycznym między okładkami, dlatego taki element może reagować bardzo szybko i świetnie radzi sobie z krótkimi impulsami.

W uproszczeniu pojemność mówi o tym, ile ładunku kondensator jest w stanie zgromadzić przy danym napięciu. Większa powierzchnia elektrod, mniejsza odległość między nimi i materiał o wyższej przenikalności elektrycznej dają większą pojemność. To dlatego dwa elementy o podobnym rozmiarze mogą zachowywać się zupełnie inaczej, jeśli ich wnętrze zostało zaprojektowane w odmienny sposób.

Każdy dielektryk ma jednak swoją granicę wytrzymałości. Gdy pole elektryczne jest zbyt duże, izolator przestaje izolować i dochodzi do przebicia. W praktyce oznacza to uszkodzenie elementu, wzrost upływności albo zwarcie, więc napięcie pracy nie jest tylko opisem na obudowie, ale realnym limitem bezpieczeństwa.

A gdy spojrzymy na konkretne konstrukcje, okazuje się, że ta sama zasada jest realizowana na kilka bardzo różnych sposobów.

Jak różnią się kondensatory ceramiczne, foliowe i elektrolityczne

Najbardziej praktyczna różnica nie leży w samej nazwie, tylko w tym, co siedzi w środku. Jeden typ jest zbudowany z wielu cienkich warstw ceramiki i metalu, inny z folii zwiniętej w rulon, a jeszcze inny wykorzystuje elektrolit i bardzo cienką warstwę tlenku. Dla projektanta to nie detal techniczny, ale powód, dla którego jeden element nadaje się do filtracji szybkich zakłóceń, a inny do magazynowania energii w zasilaczu.

Typ Co jest wewnątrz Co daje Ograniczenia Gdzie spotykam najczęściej
Ceramiczny Naprzemienne warstwy ceramiki i metalu, zwykle w formie małego chipu MLCC Mały rozmiar, niski ESR, szybka reakcja, pojemność od okolic 1 pF do nawet dziesiątek µF w większych wersjach Pojemność może spadać pod obciążeniem DC, a element jest podatny na pęknięcia mechaniczne Odsprzęganie układów scalonych, filtry, elektronika użytkowa
Foliowy Metalizowana folia lub folia z dielektrykiem z tworzywa, zwijana albo układana warstwowo Dobra stabilność, niskie straty, przewidywalne zachowanie Większy rozmiar i mniejsza gęstość pojemności niż w ceramice czy elektrolitach Układy precyzyjne, audio, część aplikacji impulsowych
Elektrolityczny aluminiowy Anoda z aluminium, cienka warstwa tlenku jako dielektryk, papier i elektrolit, całość zwykle zwinięta w rolkę Bardzo duża pojemność, często od około 1 µF do kilku tysięcy µF Polaryzacja, wyższy ESR, starzenie elektrolitu i większa wrażliwość na temperaturę Zasilacze, wygładzanie tętnień, buforowanie energii
Tantalowy Porowaty tantal, warstwa tlenkowa i elektrolit stały lub polimerowy Duża pojemność przy małej objętości, lepsza stabilność niż w wielu zwykłych elektrolitach Wrażliwość na przepięcia i złą polaryzację Małe, zwarte układy elektroniczne

Jeśli miałbym zapamiętać jedną rzecz z tej tabeli, to tę: dwa kondensatory o tej samej pojemności mogą zachowywać się zupełnie inaczej, bo liczy się nie tylko liczba na obudowie, ale też sposób wykonania wnętrza.

Dlaczego elektrolity mają bieguny

W kondensatorze elektrolitycznym warstwa tlenkowa działa poprawnie tylko przy określonej polaryzacji. To właśnie ona pełni rolę dielektryka, a elektrolit domyka cały układ od strony drugiej elektrody. Odwrócenie biegunów może uszkodzić element, dlatego ten typ kondensatora trzeba traktować inaczej niż ceramiczny czy foliowy, które zwykle nie mają polaryzacji.

Skoro konstrukcja tak mocno wpływa na zachowanie elementu, warto spojrzeć na to, co dokładnie zmienia w parametrach użytkowych.

Jak konstrukcja wpływa na pojemność, napięcie i trwałość

Tu najlepiej widać, że pojemność nie jest przypadkową liczbą. Zależy od geometrii, rodzaju dielektryka i sposobu wykonania elektrod. W nowoczesnych MLCC grubość warstwy dielektryka bywa rzędu 0,5 µm, a w kondensatorach elektrolitycznych dużą pojemność uzyskuje się dzięki bardzo cienkiej warstwie tlenku oraz dużej powierzchni wewnętrznej folii.

Co najbardziej zwiększa pojemność

  • Większa powierzchnia elektrod daje więcej miejsca na zgromadzenie ładunku.
  • Mniejsza odległość między elektrodami wzmacnia pole elektryczne przy tej samej objętości.
  • Materiał o wyższej przenikalności pozwala uzyskać większą pojemność bez powiększania elementu.
  • Wielowarstwowa konstrukcja sprawia, że wiele bardzo cienkich struktur pracuje jak jeden kondensator.

Co najczęściej ogranicza trwałość

W praktyce problemem nie jest sama pojemność, tylko ciepło, napięcie i częstotliwość pracy. W kondensatorach elektrolitycznych wysoka temperatura przyspiesza wysychanie elektrolitu, dlatego żywotność liczona w tysiącach godzin przy 105°C potrafi wyraźnie spaść, jeśli element pracuje w gorącym zasilaczu bez zapasu. W ceramicznych na pierwszy plan wychodzą z kolei spadek pojemności pod napięciem stałym i ryzyko pęknięcia przy złym montażu.

ESR to zastępcza rezystancja szeregowa, czyli część energii tracona w postaci ciepła, a ESL to pasożytnicza indukcyjność wynikająca z budowy i wyprowadzeń. Przy szybkich zboczach i w zasilaniu impulsowym te dwa parametry bywają równie ważne jak sama pojemność.

Właśnie dlatego przy doborze elementu patrzę nie tylko na nadruk z pojemnością, lecz także na to, jak został zrobiony i w jakich warunkach ma pracować.

Na co zwracam uwagę przy rozpoznawaniu i doborze elementu

Jeśli mam sprawdzić kondensator w praktyce, zaczynam od trzech rzeczy: polaryzacji, napięcia i typu obudowy. To najszybszy sposób, by nie wstawić dobrego pojemnościowo, ale złego technologicznie elementu.

Przeczytaj również: Jak łatwo zrobić makramę DIY - proste projekty dla początkujących

Jak czytam oznaczenia

Na obudowie często spotykam prosty kod pojemności. Przykład: 104 oznacza 100 nF, bo 10 i cztery zera po pikofaradach daje 100 000 pF. W elementach SMD pojawia się też kod obudowy, na przykład 0603, który mówi o rozmiarze montażowym, a nie o pojemności. Tę różnicę początkujący mylą zaskakująco często.

  • Mylenie elementu spolaryzowanego z bezpolaryzacyjnym - elektrolit i tantal nie wybaczają odwrócenia biegunów.
  • Patrzenie tylko na pojemność - dwa kondensatory 100 µF mogą zachowywać się zupełnie inaczej przez ESR i temperaturę.
  • Ignorowanie zapasu napięcia - rozsądnie zostawić margines, a nie pracować dokładnie na granicy.
  • Brak uwzględnienia częstotliwości - przy szybkich sygnałach liczy się indukcyjność wyprowadzeń i sposób montażu.

Kiedy połączysz te informacje, sam wygląd kondensatora zaczyna mówić o nim znacznie więcej niż nadruk na obudowie.

Co warto zapamiętać, gdy patrzysz na kondensator z bliska

Najkrócej: kondensator nie jest po prostu małym pojemnikiem na ładunek, tylko układem dwóch elektrod i dielektryka, którego geometria oraz materiał decydują o zachowaniu całego elementu. W praktyce najważniejsze są cztery rzeczy: z czego jest zrobiony, czy ma polaryzację, jakie ma napięcie pracy i jak znosi temperaturę oraz częstotliwość.

Jeżeli patrzysz na niego właśnie tak, łatwiej zrozumiesz, dlaczego jeden model świetnie sprawdza się w filtrze zasilania, a inny w precyzyjnym torze sygnałowym. I właśnie na tym polega sens zaglądania do środka, zamiast oceniać element wyłącznie po wartości zapisanej w mikrofaradach.

FAQ - Najczęstsze pytania

W środku są przede wszystkim dwie elektrody i dielektryk, czyli materiał izolujący. Pojemność rośnie, gdy zwiększa się powierzchnia elektrod, maleje odległość między nimi i rośnie przenikalność dielektryka. W praktycznych konstrukcjach znaczenie mają też obudowa, wyprowadzenia, warstwa tlenkowa albo elektrolit.
Ceramiczne MLCC są małe, mają niski ESR i szybko reagują, ale ich pojemność może spadać pod napięciem stałym, a obudowa bywa podatna na pęknięcia. Foliowe są stabilne i mają niskie straty, lecz zajmują więcej miejsca. Elektrolityczne aluminiowe oferują bardzo dużą pojemność, zwykle od około 1 µF do kilku tysięcy µF, ale mają wyższy ESR i starzejący się elektrolit.
W elektrolitycznym warstwa tlenkowa pełni rolę dielektryka tylko przy prawidłowej polaryzacji, a elektrolit domyka układ od drugiej strony. Odwrócenie biegunów może uszkodzić element, zwiększyć upływność albo doprowadzić do zwarcia. Kondensatory ceramiczne i foliowe zwykle nie mają polaryzacji.
ESR to zastępcza rezystancja szeregowa, czyli strata energii w postaci ciepła. ESL to pasożytnicza indukcyjność wynikająca z budowy i wyprowadzeń. Przy szybkich zboczach, filtracji i zasilaniu impulsowym te parametry mogą być równie ważne jak sama pojemność.
Kod 104 oznacza 100 nF, bo pojemność zapisuje się w pikofaradach, a 0603 mówi o wymiarze obudowy SMD, nie o wartości kondensatora. Przy doborze warto sprawdzić też napięcie pracy, temperaturę i częstotliwość, bo sama liczba na obudowie nie mówi wszystkiego.
Najczęstsze problemy to zła polaryzacja, zbyt mały zapas napięcia, patrzenie wyłącznie na pojemność oraz ignorowanie częstotliwości pracy. W praktyce liczą się też temperatura, ESR, ESL i sposób montażu, bo każdy z tych czynników może zmienić zachowanie elementu.
