Bateria z ziemniaka to prosty eksperyment, który dobrze pokazuje różnicę między napięciem, prądem i realną użytecznością źródła energii. W tym artykule pokazuję, jak zbudować taki układ, jakie materiały działają najlepiej, ile ogniw zwykle potrzeba do diody LED oraz gdzie kończy się efekt szkolny, a zaczynają fizyczne ograniczenia.
Najważniejsze rzeczy w skrócie
- Jedno ogniwo ziemniaczane zwykle daje około 0,5-0,8 V, ale prąd jest bardzo mały.
- Do działania potrzebujesz dwóch różnych metali, najczęściej cynku i miedzi.
- Połączenie szeregowe zwiększa napięcie, a równoległe poprawia zdolność do oddania większego prądu bez dużego spadku napięcia.
- Najlepiej sprawdzają się świeże, wilgotne ziemniaki i czyste elektrody.
- To dobry eksperyment edukacyjny, ale niepraktyczne źródło do ładowania telefonu.
Jak działa bateria z ziemniaka i co naprawdę zasila prąd
W tym układzie ziemniak nie jest „paliwem” w prostym sensie. Działa raczej jak elektrolit, czyli medium, które pozwala na ruch jonów między elektrodami. Energię elektryczną wytwarza reakcja redoks między dwoma różnymi metalami: na anodzie zachodzi utlenianie, a na katodzie redukcja.
W praktyce najczęściej używa się cynku i miedzi. Cynk oddaje elektrony łatwiej, więc pełni rolę anody, a miedź zbiera elektrony jako katoda. Ziemniak tylko pomaga utrzymać przepływ jonów i domknąć obwód chemiczny. To dlatego sama wkładka z miedzi albo sam gwóźdź niczego nie zdziałają, a dwa takie same metale dadzą mizerny efekt albo żaden.
Jeśli spojrzysz na to jak na miniaturowe ogniwo galwaniczne, wszystko robi się czytelniejsze: ważne są metale, ich kontakt z wilgotnym wnętrzem ziemniaka i opór wewnętrzny układu. Im większy opór, tym szybciej napięcie „siada” pod obciążeniem. Stąd bierze się popularne zdziwienie, że multimetr pokazuje coś sensownego, a żarówka czy telefon już nie reagują.
Żeby taki eksperyment miał sens, trzeba więc dobrać odpowiednie elementy, a nie tylko „wbić coś w kartofla”, więc dalej przechodzę do konkretów.
Co przygotować, żeby eksperyment miał sens
Najlepiej przygotować wszystko wcześniej, bo potem łatwo zgubić różnicę między problemem z materiałami a problemem z połączeniem. Ja zwykle zaczynam od prostego zestawu do pomiaru i dopiero później dokładam odbiornik, taki jak LED albo mały brzęczyk.
| Element | Po co jest potrzebny | Na co zwrócić uwagę |
|---|---|---|
| 2-4 ziemniaki | Każdy działa jako osobne ogniwo | Wybieraj świeże, jędrne sztuki, nie przesuszone |
| Elektroda cynkowa | Pełni rolę anody | Najlepiej działa ocynkowany gwóźdź lub czysty cynk |
| Elektroda miedziana | Pełni rolę katody | Sprawdza się drut, blaszka lub większa powierzchnia miedzi |
| Przewody krokodylkowe | Łączą elementy bez luzów | Luźne styki to jedna z najczęstszych przyczyn słabego efektu |
| Multimetr | Pokazuje napięcie i pozwala ocenić wynik | Bez pomiaru łatwo przecenić działanie układu |
| Mała dioda LED lub brzęczyk | Służy jako prosty odbiornik | LED trzeba podłączyć zgodnie z biegunowością |
W praktycznych opisach tego doświadczenia dobrze widać jedną ważną rzecz: sam dobór odbiornika ma znaczenie równie duże jak liczba ziemniaków. Mała dioda zadziała łatwiej niż zwykła żarówka, bo potrzebuje znacznie mniej energii. To dobry moment, żeby przejść od przygotowań do samej budowy układu.

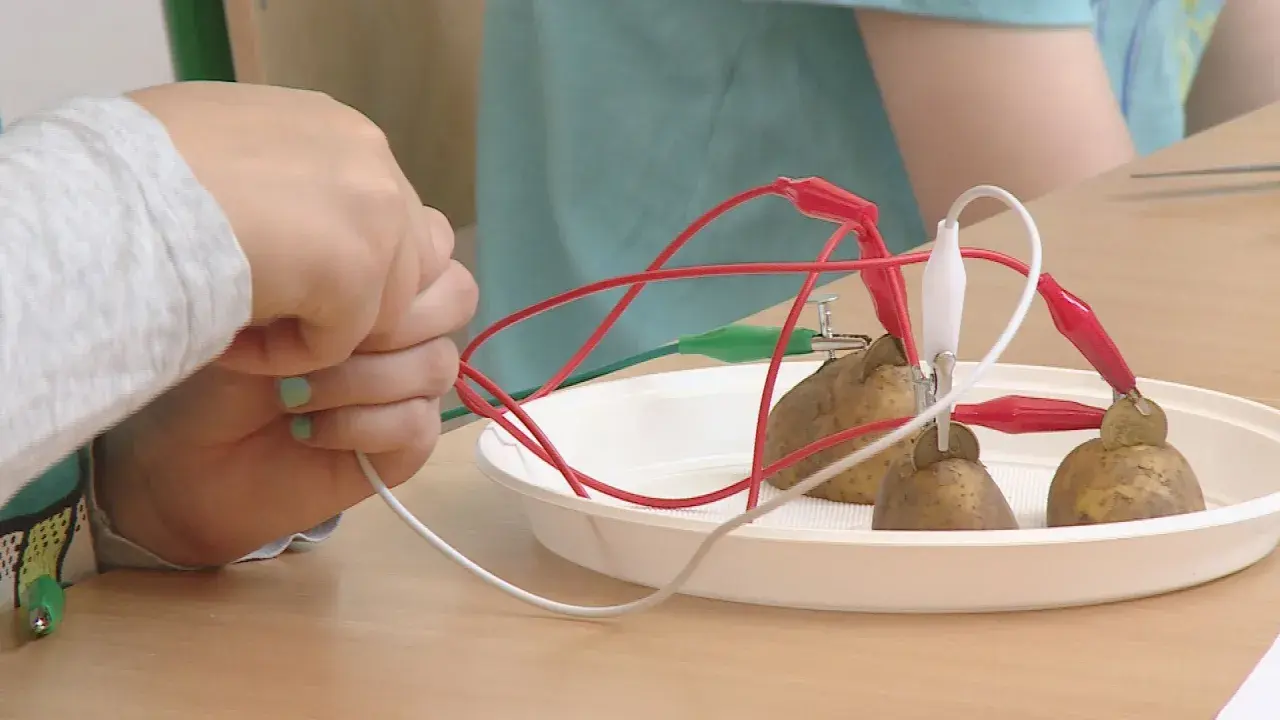

Jak złożyć układ krok po kroku
Najprostsza wersja zajmuje kilka minut i nie wymaga specjalistycznych narzędzi. Najpierw zrób układ na jednym ziemniaku, bo łatwiej wtedy wykryć błąd, a dopiero później łącz kolejne ogniwa w szereg.
- Umyj ziemniaki i osusz je papierowym ręcznikiem.
- Wbij w każdy ziemniak dwie elektrody: cynkową i miedzianą. Zachowaj między nimi odstęp około 2-3 cm.
- Upewnij się, że metalowe elementy nie stykają się ze sobą wewnątrz bulwy.
- Podłącz czerwony przewód do miedzi, a czarny do cynku i sprawdź napięcie na multimetrze.
- Jeśli chcesz zasilić LED, połącz kolejne ziemniaki szeregowo: cynk pierwszego do miedzi drugiego, cynk drugiego do miedzi trzeciego itd.
- Na końcu podłącz odbiornik do wolnych końców całego zestawu i sprawdź, czy reaguje.
Jeśli multimetr pokaże wartość ujemną, zwykle nie oznacza to awarii, tylko zamienione przewody pomiarowe. Sam układ nadal działa, tylko bieguny są opisane odwrotnie. Gdy wszystko jest podłączone poprawnie, a napięcie dalej jest niskie, przejdź do kolejnej sekcji i sprawdź, co najbardziej osłabia wynik.
Od czego zależą napięcie i prąd
W tym doświadczeniu liczy się nie tylko liczba ziemniaków, ale też to, jak dobrze każdy element współpracuje z pozostałymi. Jeden świeży ziemniak z dobrymi elektrodami potrafi dać lepszy efekt niż trzy sztuki z przypadkowymi stykami.
| Co zmieniasz | Wpływ na układ | Praktyczny efekt |
|---|---|---|
| Więcej ogniw w szeregu | Rośnie napięcie | Łatwiej uruchomić LED lub miernik |
| Więcej ogniw równolegle | Rośnie zdolność do oddania większego prądu bez dużego spadku napięcia | Układ lepiej znosi obciążenie, ale napięcie nie skacze wyraźnie |
| Świeższy, wilgotniejszy ziemniak | Mniejszy opór wewnętrzny | Stabilniejszy odczyt i mniej strat |
| Większa, czysta powierzchnia elektrody | Lepszy kontakt chemiczny | Łatwiejsze uzyskanie użytecznego napięcia |
| Zbyt duży odstęp między metalami | Wyższy opór | Słabszy wynik, czasem brak efektu |
Najważniejsze rozróżnienie jest proste: szereg podnosi napięcie, a równoległe łączenie poprawia wydajność prądową. To dlatego kilka ziemniaków w szeregu jest zwykle pierwszym krokiem, kiedy chcesz w ogóle zobaczyć świecenie diody. Tak prowadzony eksperyment dobrze pokazuje, że poprawny pomiar bez obciążenia to jeszcze nie to samo, co realne zasilanie odbiornika.
Jeżeli ktoś liczy na telefon, tu trzeba postawić granicę bez owijania w bawełnę: smartfon wymaga stabilnego zasilania i znacznie większego prądu niż taki domowy układ potrafi oddać. Ziemniak może dać ciekawy odczyt, ale nie zastąpi powerbanku ani ładowarki.
Najczęstsze błędy i szybkie poprawki
W praktyce większość problemów nie wynika z „słabego ziemniaka”, tylko z błędów montażowych. To dobra wiadomość, bo prawie zawsze da się je naprawić bez kupowania nowych elementów.
| Objaw | Prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Multimetr pokazuje bardzo małe napięcie | Zbyt słaby kontakt albo identyczne metale | Wyczyść elektrody, zwiększ ich powierzchnię i użyj cynku z miedzią |
| LED nie świeci | Za mało ogniw lub zła biegunowość | Dołóż kolejne ziemniaki w szeregu i odwróć LED, jeśli trzeba |
| Wynik spada po chwili | Wysoki opór wewnętrzny lub przesuszony ziemniak | Użyj świeższych ziemniaków i mocniej dociśnij przewody |
| Wskazanie jest niestabilne | Luźne połączenia | Sprawdź krokodylki i miejsca styku, najlepiej jedno po drugim |
| Po połączeniu kilku ogniw nic się nie zmienia | Błędne połączenie szeregowe lub zwarcie | Porównaj układ z jednym działającym ogniwem i usuń miejsca, gdzie metale mogły się zetknąć |
Ja zwykle sprawdzam układ w tej kolejności: pojedyncze ogniwo, dwa ogniwa w szeregu, dopiero potem kilka sztuk i odbiornik. Taka kolejność oszczędza czas, bo od razu widać, w którym miejscu znika efekt. To prowadzi już prosto do pytania, po co w ogóle robić ten eksperyment poza samą ciekawością.
Czego ten eksperyment uczy i kiedy lepiej wybrać inne źródło zasilania
Największa wartość tego doświadczenia nie polega na „produkowaniu prądu z warzywa”, tylko na zrozumieniu kilku podstawowych pojęć z elektroniki. W praktyce uczysz się, że napięcie i prąd to nie to samo, że połączenie szeregowe działa inaczej niż równoległe, oraz że rezystancja wewnętrzna potrafi zniszczyć efekt mimo poprawnego pomiaru bez obciążenia.
To także dobry eksperyment do domu, szkoły albo na zajęcia z dziećmi, bo daje szybki rezultat, a jednocześnie pokazuje granice prostych źródeł energii. Jeśli celem jest zabawa i zrozumienie zasady działania ogniwa galwanicznego, ziemniak sprawdza się świetnie. Jeśli celem jest realne zasilanie urządzenia, od razu lepszy będzie zwykły akumulator AA, bateria alkaliczna albo powerbank.
- Do nauki i testów wystarczy multimetr, kilka ziemniaków i prosta dioda LED.
- Do bardziej ambitnego eksperymentu warto porównać ziemniaka z cytryną, ziemniakiem gotowanym i wersją z innymi metalami.
- Jeśli zależy ci na powtarzalności wyników, mierz każde ogniwo osobno, a potem cały pakiet.
- Jeśli zależy ci na użyteczności, wybierz źródło zasilania zaprojektowane do danego odbiornika, nie improwizowane ogniwo z warzywa.
Najlepszy wniosek jest prosty: ten domowy układ dobrze tłumaczy zasady działania baterii, ale nie ma co oczekiwać po nim cudów. Gdy potraktujesz go jak demonstrację elektroniki, a nie zamiennik normalnego zasilania, dostaniesz z niego naprawdę dużo praktycznej wiedzy, zwłaszcza jeśli po pierwszej próbie zrobisz jeszcze dwa krótkie testy: jeden z połączeniem szeregowym, drugi z równoległym.
