Dioda Schottky’ego 1N5819 to jeden z tych elementów, które wyglądają niepozornie, a potrafią wyraźnie poprawić sprawność prostownika, zabezpieczenia przed odwrotną polaryzacją albo małego zasilacza impulsowego. Model 1n5819 trafia najczęściej do prostowników, zabezpieczeń przed odwrotną polaryzacją i małych przetwornic, bo ma niski spadek napięcia i szybkie przełączanie. W tym tekście pokazuję, czym dokładnie jest ten element, jakie ma parametry, gdzie naprawdę się sprawdza i kiedy lepiej wybrać inny wariant.
Najważniejsze fakty, które warto mieć pod ręką
- To Schottky’ego dioda prostownicza 1 A / 40 V w obudowie przewlekanej DO-41.
- Jej największa przewaga to niski spadek napięcia i szybkie przełączanie.
- W popularnych kartach katalogowych spotkasz spadek rzędu 0,45–0,60 V przy 1 A.
- Nie jest to element do wszystkiego: 40 V napięcia wstecznego wyznacza twardy limit.
- Najlepiej czuje się w niskonapięciowych zasilaniach, zabezpieczeniach polaryzacji i prostownikach.
- Przy zamienniku trzeba pilnować nie tylko prądu, ale też zapasu napięcia i temperatury pracy.
Co to jest i co oznaczają jej parametry
Patrzę na ten element jak na klasyczną diodę Schottky’ego z rodziny 1N5817–1N5819, czyli prostownik zaprojektowany z myślą o małych stratach mocy. W praktyce najważniejsze są trzy liczby: 40 V napięcia wstecznego, 1 A prądu średniego i obudowa DO-41, którą łatwo rozpoznać w przewlekanym montażu. To nie są tylko suche dane z katalogu - one od razu mówią, do jakich układów ta dioda pasuje, a gdzie będzie zbyt słaba albo zbyt ciasno dobrana.
| Parametr | Typowa wartość dla tej klasy | Co to oznacza w praktyce |
|---|---|---|
| Maksymalne napięcie wsteczne | 40 V | Nie warto traktować jej jak uniwersalnej diody do wyższych napięć |
| Średni prąd prostowany | 1 A | To dobry wybór do małych i średnich obciążeń, ale nie do przeciążania układu |
| Prąd udarowy | 25 A przez 8,3 ms | Znosi krótkie skoki, lecz nie zastępuje porządnego zapasu projektowego |
| Spadek napięcia | około 0,45–0,60 V przy 1 A | Straty są niższe niż w klasycznej diodzie krzemowej |
| Prąd wsteczny | rzędu 1 mA przy 25°C, wyższy przy temperaturze 100°C | Przy wysokiej temperaturze trzeba uważać na upływność |
| Obudowa | DO-41 | Przewlekany montaż, wygodny w prostych naprawach i prototypach |
Jeśli miałbym streścić ten model jednym zdaniem, powiedziałbym tak: to dioda do układów, w których liczy się sprawność, a nie maksymalne napięcia. I właśnie od tej cechy zależy, czy będzie świetnym wyborem, czy tylko pozornie „pasującym” zamiennikiem.
Dlaczego działa lepiej niż zwykła dioda prostownicza
Różnica między Schottky a zwykłą diodą krzemową nie sprowadza się tylko do nazwy. W Schottky’ego przewodzenie zachodzi inaczej, dlatego dioda nie magazynuje ładunku tak mocno jak klasyczne złącze PN, a to oznacza szybsze wyłączanie i mniejsze straty przy przełączaniu. W zasilaniu niskonapięciowym ma to ogromne znaczenie, bo nawet kilka dziesiątych wolta mniej na diodzie potrafi zmienić bilans całego układu.
| Cechy | Schottky | Zwykła dioda krzemowa |
|---|---|---|
| Spadek napięcia | Niższy | Wyższy |
| Szybkość przełączania | Bardzo dobra | Gorsza |
| Straty mocy | Mniejsze przy niskich napięciach | Zwykle większe |
| Napięcie wsteczne | Zwykle niższe | Zwykle wyższe |
| Najlepsze zastosowanie | Prostowniki niskonapięciowe, freewheeling, ochrona polaryzacji | Prostsze prostowanie, wyższe napięcia, mniej wymagające układy |
W praktyce właśnie dlatego ta seria tak dobrze sprawdza się w przetwornicach i prostownikach niskonapięciowych. Jeśli układ pracuje blisko granicy dostępnego napięcia, każdy ułamek wolta ma znaczenie, a tutaj Schottky wygrywa bardzo konkretnie. To prowadzi prosto do pytania, gdzie ten model naprawdę warto stosować, a gdzie lepiej go nie wciskać na siłę.
Gdzie sprawdza się najlepiej w praktyce
Najczęściej widzę ten typ diody w trzech miejscach: jako prostownik w niskonapięciowych zasilaczach, jako zabezpieczenie przed odwrotną polaryzacją i jako diodę swobodnego biegu w prostych układach indukcyjnych. W każdym z tych zastosowań ważne jest to samo: niski spadek napięcia i szybka reakcja. Jeśli urządzenie działa na 5 V, 9 V albo 12 V, strata 0,2-0,4 V mniej niż w zwykłej diodzie bywa odczuwalna od razu.
- Zasilacze niskonapięciowe - mniej ciepła i lepsza sprawność, zwłaszcza przy małych zapasach napięcia.
- Zabezpieczenie przed odwrotną polaryzacją - prosty, tani i skuteczny sposób ochrony elektroniki.
- Freewheeling - wygasza przepięcia przy cewkach, przekaźnikach i małych silnikach.
- Układy impulsowe - szybkie przełączanie ogranicza dodatkowe straty i zakłócenia.
Nie polecałbym jej natomiast do sytuacji, w których przewidujesz długotrwałe napięcia bliskie 40 V albo większe obciążenia prądowe bez chłodzenia. To model bardzo użyteczny, ale dość wyraźnie wyspecjalizowany, więc jego sens kończy się tam, gdzie zaczyna się potrzeba większego zapasu.
Jak rozpoznać obudowę i wlutować ją bez pomyłki
Przy montażu najłatwiej pomylić nie sam element, tylko jego orientację. W obudowie DO-41 katodę oznacza pasek na корпусie, czyli ten jasny lub ciemny pierścień przy jednym z końców. Jeśli wlutujesz diodę odwrotnie, układ może nie działać wcale albo zachowywać się pozornie losowo, co w praktyce zawsze kończy się niepotrzebnym szukaniem błędu gdzie indziej.
- Sprawdź pasek oznaczający katodę i porównaj go ze schematem.
- Upewnij się, że miejsce montażu jest zgodne z prądem, który będzie przez diodę płynął.
- Nie dociskaj jej do gorących elementów mocy, jeśli obok pracuje regulator albo radiator.
- Po lutowaniu oceń, czy ścieżki i połączenia nie są zbyt wąskie jak na 1 A pracy ciągłej.
- Jeśli układ jest prototypowy, zostaw niewielki zapas miejsca na ewentualny model o lepszych parametrach.
Ja zawsze sprawdzam jeszcze jedną rzecz: czy obudowa i układ wyprowadzeń są rzeczywiście takie, jak w notach katalogowych konkretnego producenta. To drobiazg, ale właśnie takie drobiazgi najczęściej ratują czas przy pierwszym uruchomieniu. Skoro już wiadomo, jak ją rozpoznać, przejdźmy do tego, jak wybrać właściwy zamiennik.
Jak dobrać zamiennik i kiedy wybrać coś mocniejszego

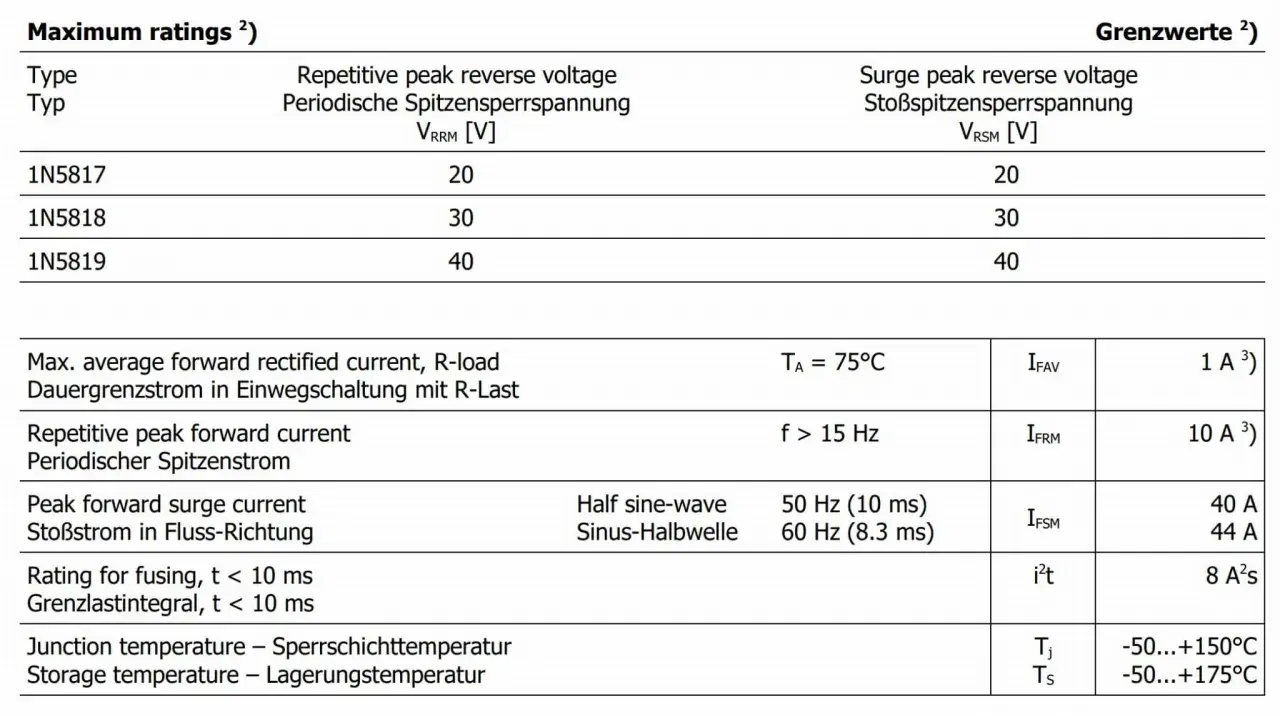

W rodzinie 1N5817–1N5819 różnica dotyczy przede wszystkim napięcia wstecznego: 1N5817 ma 20 V, 1N5818 ma 30 V, a 1N5819 ma 40 V. To oznacza, że jeśli układ pracuje w stabilnych warunkach i potrzebujesz większego zapasu napięcia, wyższy wariant z tej samej serii bywa bezpieczniejszy. Nie rozwiązuje jednak problemu większego prądu, bo 1 A pozostaje tu granicą projektową.
| Model | Napięcie wsteczne | Kiedy ma sens |
|---|---|---|
| 1N5817 | 20 V | Układy o bardzo niskim napięciu pracy, gdy liczy się minimalny zapas |
| 1N5818 | 30 V | Gdy napięcie bywa wyższe, ale nadal nie przekracza tej klasy zastosowań |
| 1N5819 | 40 V | Najbardziej uniwersalny wybór z tej trójki w typowej elektronice niskonapięciowej |
Jeśli chcesz dobrać zamiennik rozsądnie, patrzę na to w takiej kolejności: napięcie wsteczne, prąd ciągły, temperatura pracy i dopiero na końcu obudowa. Zbyt często widzę odwrotne podejście, czyli wybór elementu po samym numerze z opisu sklepu. To prosta droga do sytuacji, w której dioda działa tylko do pierwszego większego obciążenia.
Warto też pamiętać, że w praktyce zamiennik nie zawsze musi być „dokładnie taki sam”, ale musi spełniać te same warunki elektryczne i termiczne. Jeśli układ pobiera więcej niż 1 A, lepiej poszukać mocniejszej Schottky’ego w innym pakiecie niż liczyć na to, że pojedynczy mały element zrobi całą robotę bez konsekwencji.
Na co uważać, żeby nie stracić zalet tej diody
Najczęstszy błąd to traktowanie jej jak diody „prawie do wszystkiego”. W praktyce trzy rzeczy potrafią zepsuć cały efekt: zbyt wysokie napięcie wsteczne, zbyt mały zapas prądowy i zbyt wysoka temperatura pracy. Gdy temperatura rośnie, rośnie też prąd wsteczny, więc element zaczyna pracować mniej korzystnie niż na papierze.
- Nie przekraczaj napięcia wstecznego - 40 V to nie jest wartość „z zapasem na wszystko”.
- Nie zakładaj, że 1 A ciągłego prądu oznacza brak problemów termicznych - warunki montażu mają znaczenie.
- Nie pomijaj spadku napięcia pod obciążeniem - przy 3 A robi się już wyraźnie większy niż przy 1 A.
- Nie używaj jej w układach, które mają duże przepięcia bez sprawdzenia marginesu bezpieczeństwa.
- Nie ignoruj temperatury otoczenia - w gorącej obudowie zachowuje się inaczej niż na stole laboratoryjnym.
Jeżeli miałbym wskazać jedną praktyczną zasadę, byłaby prosta: ta dioda ma sens wtedy, gdy projekt jest napięciowo niski, prądowo umiarkowany i termicznie rozsądny. Gdy te trzy warunki przestają być spełnione, lepiej od razu sięgnąć po mocniejszy element, zamiast liczyć na szczęście. Żeby domknąć temat praktycznie, zostaje kilka zakupowych detali, które łatwo przeoczyć.
Co jeszcze sprawdzić przed zakupem, żeby wybrać właściwą wersję
Przed zamówieniem zawsze patrzę nie tylko na numer części, ale też na producenta, obudowę i opis partii. Ten sam typ bywa dostępny w różnych wykonaniach, a drobne różnice w parametrach katalogowych są normalne. Jeśli element ma trafić do naprawy, dobrze sprawdzić także długość wyprowadzeń, sposób oznaczenia katody i to, czy sprzedawca podaje jasne parametry pracy ciągłej, a nie tylko nazwę z nagłówka.
- Zweryfikuj, czy potrzebujesz wersji przewlekanej DO-41, a nie SMD.
- Sprawdź, czy w układzie występują skoki napięcia, które wymagają większego zapasu.
- Porównaj prąd ciągły z realnym obciążeniem, a nie tylko z wartością „na oko”.
- Jeśli urządzenie pracuje blisko granicy temperatury, zostaw dodatkowy margines.
W mojej ocenie to nadal bardzo praktyczny element do prostych i średnio wymagających układów, zwłaszcza tam, gdzie liczy się mały spadek napięcia i szybka reakcja. Jeśli dobierzesz go świadomie, potrafi rozwiązać kilka problemów naraz: ograniczyć straty, poprawić sprawność i uprościć ochronę układu. A to w elektronice często znaczy więcej niż sama nazwa z katalogu.
