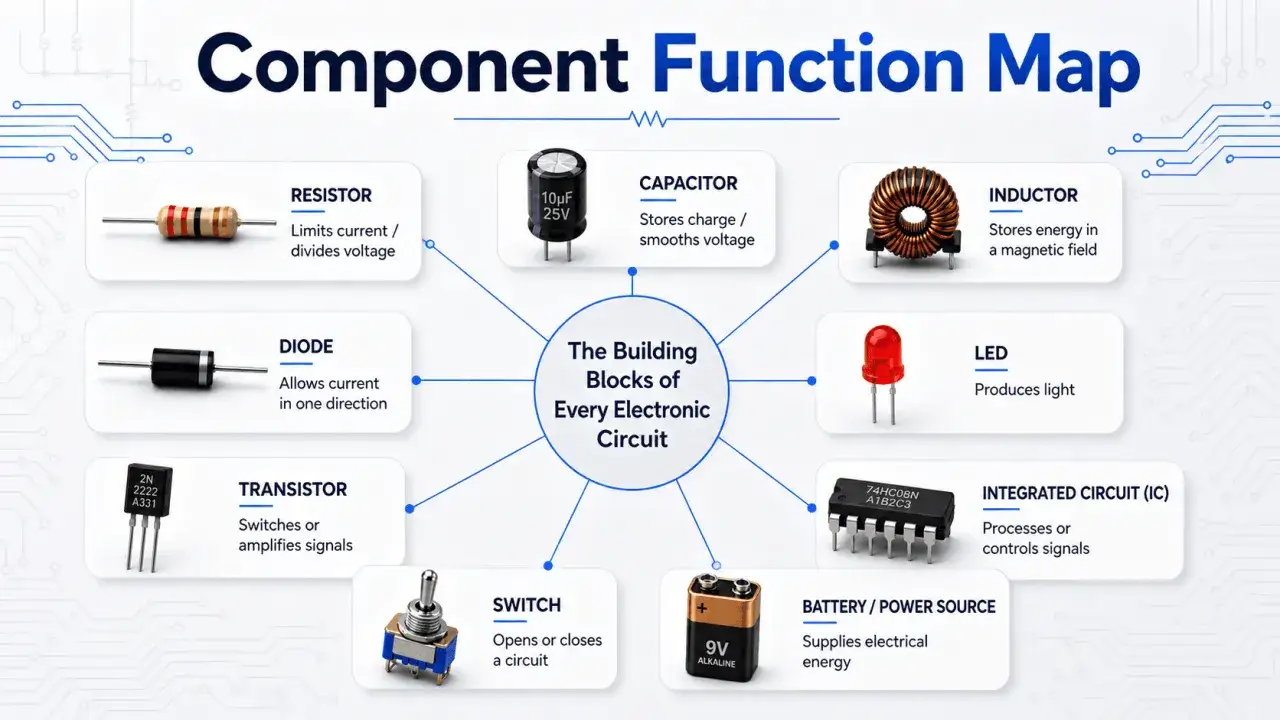

Kondensator bywa małym elementem, ale jego wybór ma duży wpływ na stabilność zasilania, filtrację zakłóceń i trwałość całego układu. Patrząc na różne rodzaje kondensatorów, szybko widać, że nie chodzi tylko o pojemność z nadruku, lecz także o ESR, napięcie pracy, tolerancję, temperaturę i polaryzację. W tym tekście porządkuję najważniejsze typy, pokazuję ich mocne i słabe strony oraz podpowiadam, kiedy który wariant ma realny sens.
Najkrócej liczą się pojemność, ESR i warunki pracy
- Ceramiczne MLCC dobrze tłumią szybkie zakłócenia i zajmują mało miejsca, ale ich pojemność może wyraźnie spadać pod wpływem napięcia stałego.
- Foliowe wybiera się tam, gdzie ważne są stabilność, niski upływ i brak polaryzacji, nawet kosztem większego rozmiaru.
- Aluminiowe elektrolityczne dają dużą pojemność w rozsądnej cenie, lecz mają wyższy ESR i krótszą żywotność niż folie.
- Tantalowe, polimerowe i hybrydowe sprawdzają się w kompaktowych układach z niskim ESR, ale wymagają większej ostrożności przy doborze.
- Superkondensatory służą do krótkiego podtrzymania energii, a nie do zastępowania akumulatorów.
- Przy wyborze zawsze sprawdzam napięcie pracy, temperaturę, prąd tętnień i zapas bezpieczeństwa, a nie tylko samą wartość pojemności.
Jak czytać parametry, żeby nie kupić złego elementu
Najpierw patrzę na to, co kondensator ma robić w układzie, a dopiero potem na sam typ obudowy. Innego elementu potrzebuje szybkie odsprzęganie zasilania przy mikrokontrolerze, innego filtr audio, a jeszcze innego magazyn energii w przetwornicy. Dlatego sama pojemność nigdy nie wystarcza jako kryterium wyboru.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Pojemność | Ilość ładunku, którą element może zgromadzić | Decyduje o filtracji, podtrzymaniu i czasie reakcji układu |
| Napięcie pracy | Najwyższe napięcie ciągłe, przy którym element może pracować bezpiecznie | Zbyt mały zapas skraca życie i zwiększa ryzyko uszkodzenia |
| ESR | Equivalent Series Resistance, czyli rezystancja szeregowa | Im niższy ESR, tym mniejsze grzanie i lepsza praca przy tętnieniach prądu |
| ESL | Pasożytnicza indukcyjność szeregowa | Przy bardzo szybkich zboczach i wysokich częstotliwościach ogranicza skuteczność kondensatora |
| Tolerancja | Dopuszczalny rozrzut pojemności względem wartości nominalnej | W filtrach, czasówkach i układach precyzyjnych ma większe znaczenie niż w zwykłym odsprzęganiu |
| Polaryzacja | Czy element ma wyraźny plus i minus | Źle podłączony element spolaryzowany może uszkodzić układ albo sam się zniszczyć |
| Temperatura i żywotność | Jak parametry zmieniają się z czasem i ciepłem | Szczególnie ważne w zasilaczach, przetwornicach i urządzeniach pracujących długo bez przerwy |
Mając te kryteria na stole, łatwiej zrozumieć, dlaczego jedna technologia wygrywa w układach cyfrowych, a inna w zasilaniu lub audio. Teraz przechodzę do szybkiego porównania, a potem rozbijam temat na konkretne zastosowania.
Najpopularniejsze technologie i gdzie sprawdzają się najlepiej
W praktyce najwięcej decyzji rozgrywa się między kilkoma klasami elementów. Poniżej porządkuję je tak, jak sam zwykle podchodzę do doboru: od rozwiązania najbardziej uniwersalnego do bardziej wyspecjalizowanych.
| Typ | Mocna strona | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|
| Ceramiczne MLCC | Bardzo mały rozmiar, niski ESR, dobra praca przy wysokich częstotliwościach | Spadek pojemności pod DC bias w wielu dielektrykach | Odsprzęganie zasilania, filtracja szybkich zakłóceń, układy RF |
| Foliowe | Stabilność, niski upływ, brak polaryzacji, dobra praca AC | Większy rozmiar i zwykle wyższy koszt | Audio, filtry precyzyjne, snubbery, układy impulsowe |
| Aluminiowe elektrolityczne | Duża pojemność przy niskiej cenie | Wyższy ESR i ograniczona żywotność | Wygładzanie zasilania, magazyn energii, filtry po prostowaniu |
| Tantalowe | Kompaktowy rozmiar i dobre parametry częstotliwościowe | Wymagają ostrożności przy polaryzacji i zapasie napięcia | Małe, gęsto upakowane układy elektroniczne |
| Polimerowe i hybrydowe | Bardzo niski ESR i dobra obsługa tętnień | Wyższa cena i zwykle niższe napięcia znamionowe | Szyny zasilania, sekcje mocy, sprzęt wysokiej niezawodności |
| Superkondensatory | Duża gęstość energii jak na kondensator | Niskie napięcie pojedynczego ogniwa i duży upływ | Podtrzymanie pamięci, RTC, krótkie backupy energii |
| Kondensatory zmienne | Regulowana pojemność | Niewielki zakres i niszowe zastosowanie | Strojenie obwodów, trymerowanie, radio |
Najprościej mówiąc, technologia kondensatora podpowiada, jakim kompromisem będziesz płacić za pojemność, stabilność albo rozmiar. W kolejnych sekcjach rozkładam te kompromisy na konkretne przypadki, bo właśnie tam najłatwiej popełnić błąd.
Ceramiczne kondensatory najlepiej znoszą szybkie zakłócenia
Ceramiczne MLCC są dziś podstawą odsprzęgania zasilania na płytkach drukowanych. Mają niski ESR, dobrze pracują przy wysokich częstotliwościach i zajmują mało miejsca, więc świetnie nadają się do pinów zasilania układów scalonych, przetwornic i bloków cyfrowych. W małych obudowach dostajesz sporo pojemności w bardzo kompaktowej formie, co w praktyce często przesądza o ich wyborze.
C0G i X7R nie zachowują się tak samo
Tu właśnie pojawia się najważniejszy niuans. C0G/NP0 są bardzo stabilne, dobrze trzymają wartość pojemności i nie wykazują typowego efektu DC bias, więc wybieram je do układów precyzyjnych, filtrów i miejsc, gdzie pojemność ma zachowywać się przewidywalnie. Z kolei X7R, X5R i pokrewne dają większe pojemności w małej obudowie, ale pod napięciem stałym potrafią stracić znaczną część wartości nominalnej, dlatego do analogowych czasówek i filtrów patrzę na nie dużo ostrożniej.
W ceramicznych elementach pamiętam też o wrażliwości mechanicznej. Przy ugięciu płytki mogą pojawiać się mikropęknięcia, a przy pracy audio lub przy dużych obciążeniach zdarza się zjawisko słyszalnego piszczenia. To nie dyskwalifikuje tej technologii, ale przypomina, że ma ona swoje granice. Gdy potrzebuję większej stabilności temperaturowej i napięciowej, przechodzę do folii.
Foliowe kondensatory dają stabilność, za którą płaci się rozmiarem
Foliowe elementy wybieram wtedy, gdy układ ma pracować przewidywalnie przez długi czas. Mają dobrą stabilność temperaturową, wysoki opór izolacji, brak polaryzacji i bardzo przyzwoitą trwałość. To właśnie dlatego tak dobrze pasują do audio, filtrów precyzyjnych, układów rezonansowych, snubberów i zastosowań impulsowych, w których nie chcę walczyć z pływającą pojemnością.
Polipropylen i poliester nie są zamienne jeden do jednego
Najczęściej spotykam dwa materiały: polipropylen i poliester. Polipropylen ma niższe straty, lepiej znosi napięcia i jest świetny do układów, w których liczy się małe nagrzewanie oraz dobra praca przy przebiegach AC. Poliester bywa bardziej kompaktowy i tańszy, ale zwykle ustępuje mu pod względem strat i stabilności. Jeśli buduję filtr, wzmacniacz lub układ z wysokim napięciem zmiennym, polipropylen wygrywa częściej, niż sugeruje sama cena.
W tej klasie najbardziej lubię to, że nie muszę walczyć z DC bias. Pojemność nie “ucieka” tak jak w wielu ceramikach, a przy wyższych wymaganiach jakościowych to potrafi oszczędzić sporo czasu na poprawkach. Kiedy jednak priorytetem jest mały koszt i duża pojemność, zwykle wygrywają elektrolity.

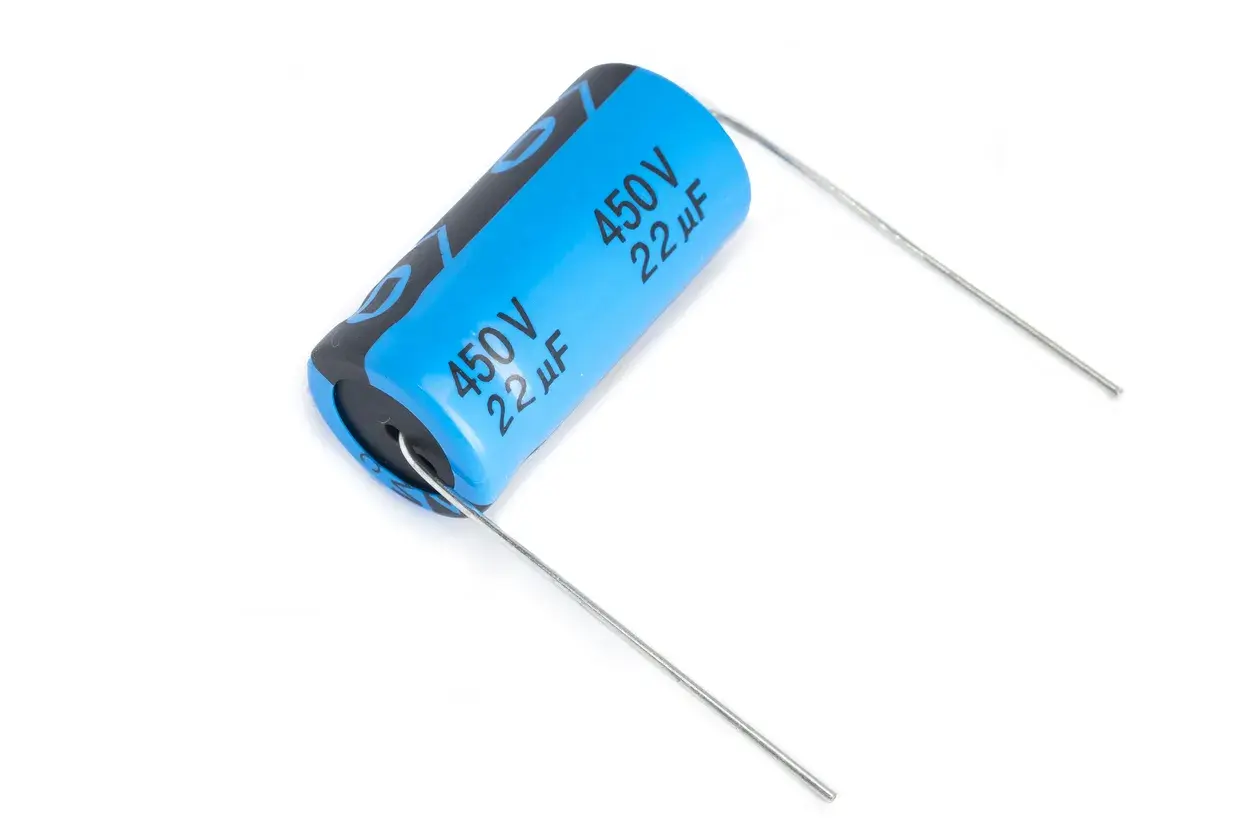

Aluminiowe elektrolityczne wygrywają tam, gdzie liczy się duża pojemność
Elektrolityczne aluminiowe są podstawą zasilaczy i układów, które potrzebują dużego magazynu energii w rozsądnej cenie. To z nimi najczęściej spotykam się w filtrach po prostowaniu, w zasilaczach impulsowych, w torach audio jako elementy wygładzające i wszędzie tam, gdzie trzeba zbudować większy bufor pojemnościowy bez zajmowania całej płytki.
Ich przewaga jest prosta: duża pojemność w małej objętości. Zakresy od kilku mikrofaradów do tysięcy mikrofaradów są tu normalne, a w większych wykonaniach spotyka się także wyższe napięcia pracy. Cena za to też jest jasna: wyższy ESR niż w ceramice i folii oraz żywotność zależna od temperatury. W praktyce to oznacza, że gorące środowisko pracy potrafi skrócić życie elementu dużo szybciej, niż sugeruje katalog.
Ja traktuję elektrolit jak element, który trzeba dobrać z zapasem, a nie “na styk”. Jeśli obudowa urządzenia jest ciasna i ciepła, nie zakładam automatycznie katalogowej trwałości. W takich miejscach pomaga prosta zasada: niższa temperatura pracy wyraźnie wydłuża życie kondensatora, a to często ważniejsze niż kosmetyczna oszczędność miejsca. Gdy zależy mi na mniejszej obudowie i niższym ESR, zaczynam patrzeć na tantalowe i polimerowe odmiany.
Tantalowe, polimerowe i hybrydowe elementy są dobre tam, gdzie liczy się niski ESR
Tantalowe kondensatory są mniejsze od wielu elektrolitów aluminiowych i mają dobre parametry częstotliwościowe. Z tego powodu trafiają do gęsto upakowanych urządzeń, w których miejsce jest równie ważne jak sama pojemność. Jednocześnie to element, którego nie dobiera się lekkomyślnie: wymaga zachowania polaryzacji, ostrożności przy zapasie napięcia i świadomości, że nieprawidłowe warunki mogą skończyć się awarią o charakterze zwarciowym.
Jeszcze ciekawiej robi się przy wersjach polimerowych. Polimerowe elektrolity mają bardzo niski ESR i świetnie radzą sobie z prądem tętnień, dlatego lubię je w sekcjach zasilania procesorów, układów komunikacyjnych i urządzeń, które pracują pod dużym obciążeniem impulsowym. W praktyce są często lepsze od klasycznych elektrolitów tam, gdzie zwykły “duży mikrofarad” nie wystarczy, bo układ jest po prostu zbyt dynamiczny.
Rozwiązania hybrydowe łączą cechy aluminiowych elektrolitów i polimerów, dzięki czemu dają sensowny kompromis między pojemnością a ESR. Nie są uniwersalnym zamiennikiem wszystkiego, ale w zasilaniu nowoczesnej elektroniki potrafią zrobić różnicę. Jeśli mam do czynienia z niskonapięciową szyną mocy i zależy mi na stabilności, patrzę na tę grupę bardzo poważnie. Zostają jeszcze dwa specjalne przypadki, które w praktyce też potrafią uratować projekt.
Superkondensatory i kondensatory zmienne rozwiązują zupełnie inne problemy
Superkondensator nie zastępuje akumulatora
Superkondensatory, czyli kondensatory dwuwarstwowe, stoją pomiędzy klasycznym kondensatorem a baterią. Ich pojemność jest ogromna jak na ten typ elementu, a gęstość energii potrafi być około tysiąca razy większa niż w zwykłych elektrolitach aluminiowych. Jednocześnie pojedyncze ogniwo ma niskie napięcie pracy, zwykle około 2,7 V, a do tego dochodzi wyraźny upływ, więc to rozwiązanie do krótkiego podtrzymania energii, a nie do długiego zasilania urządzenia.
Najczęściej wykorzystuję je do podtrzymania zegara RTC, pamięci, krótkich backupów oraz łagodzenia szczytów poboru prądu. Jeśli ktoś oczekuje od superkondensatora zachowania jak od akumulatora, zwykle kończy się to rozczarowaniem. On jest świetny, ale tylko w swojej roli.
Przeczytaj również: W którym roku powstało gimnazjum? Odkryj jego ważną historię
Kondensator zmienny ma sens głównie w strojeniu
Kondensatory zmienne są dziś niszowe, ale nie zniknęły. Spotyka się je w strojeniu obwodów radiowych, w trymerach do jednorazowej regulacji i w układach, gdzie pojemność trzeba skorygować mechanicznie. Ich zakres zwykle jest mały, często na poziomie pikofaradów, bo konstrukcja mechaniczna utrudnia uzyskanie dużej wartości. Dla większości nowoczesnej elektroniki to rozwiązanie specjalistyczne, ale w radiu i przy precyzyjnym dostrajaniu nadal ma swoją wartość.
Po takich wyjątkach wracam zawsze do pytań praktycznych: co ma robić element, w jakim napięciu pracować i jak bardzo wolno mu się nagrzewać. To właśnie one prowadzą do sensownego wyboru, a nie sam napis na obudowie.
Jak dobrać kondensator do konkretnego zadania
Ja zaczynam od funkcji, nie od katalogu. Najpierw pytam, czy element ma odsprzęgać zasilanie, filtrować sygnał, wygładzać napięcie, magazynować energię czy stroić obwód. Dopiero potem patrzę na napięcie, częstotliwość pracy, temperaturę i potrzebny zapas bezpieczeństwa.
- Do odsprzęgania układów cyfrowych najczęściej wybieram ceramikę MLCC, zwykle w połączeniu z jednym większym elementem buforującym.
- Do filtrów precyzyjnych, audio i obwodów AC częściej sięgam po folie, bo zachowują się stabilniej i przewidywalniej.
- Do wygładzania zasilania po prostowaniu najlepiej sprawdzają się elektrolity aluminiowe albo warianty hybrydowe.
- Do kompaktowych układów niskonapięciowych sens mają tantalowe lub polimerowe elementy, ale tylko przy rozsądnym zapasie i kontroli warunków pracy.
- Do krótkiego backupu energii używam superkondensatora, jeśli czas podtrzymania liczy się w sekundach lub minutach.
Jeśli miałbym uprościć cały proces do jednej reguły, brzmiałaby ona tak: najpierw rola, potem warunki, na końcu technologia. Gdy trzymam się tej kolejności, wybór robi się znacznie prostszy i mniej podatny na przypadkowe pomyłki.
Najczęstsze błędy przy wyborze kondensatora
Największy błąd widzę wtedy, gdy ktoś patrzy wyłącznie na pojemność. Dwa elementy o tej samej wartości nominalnej mogą zachowywać się zupełnie inaczej, jeśli jeden ma wysoki ESR, drugi traci pojemność pod napięciem, a trzeci nie znosi temperatury albo polaryzacji. W elektronice to właśnie takie detale powodują, że układ działa na stole, a potem psuje się po tygodniu w obudowie.
- Dobór po samej pojemności bez sprawdzenia ESR, napięcia i temperatury.
- Ignorowanie efektu DC bias w ceramicznych X7R i X5R.
- Wybór tantalowego elementu bez zapasu napięcia i bez sprawdzenia warunków startowych.
- Użycie elektrolitu w miejscu, gdzie liczy się bardzo mały ESR albo duży prąd tętnień.
- Zapominanie, że kondensatory spolaryzowane nie nadają się do pracy AC w dowolnym układzie.
- Nieuwzględnianie pęknięć mechanicznych w dużych MLCC przy gięciu płytki.
- Pomijanie ESL przy bardzo szybkich przebiegach, gdy samo niskie ESR już nie wystarcza.
W praktyce te błędy mają wspólny mianownik: element wygląda dobrze na papierze, ale nie pasuje do rzeczywistych warunków pracy. Dlatego ostatnią rzeczą, którą robię przed wyborem, jest szybkie sprawdzenie, czy parametry katalogowe odpowiadają temu, co faktycznie dzieje się w układzie.
Prosta reguła, która zwykle prowadzi do dobrego wyboru
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby bardzo prosta: dobieraj kondensator do środowiska pracy, a nie do samej liczby mikrofaradów. Dla szybkiego odsprzęgania biorę ceramikę, dla stabilnych i precyzyjnych obwodów folię, dla dużej pojemności i niskiego kosztu elektrolit, a dla niskiego ESR w małej obudowie polimer lub tantal z odpowiednim zapasem. Gdy potrzebuję energii na czas liczony w sekundach albo minutach, patrzę na superkondensator, nie na klasyczny element filtrujący.
To podejście oszczędza czas i zmniejsza liczbę poprawek, bo zamiast gonić za największą pojemnością, dopasowuję element do prawdziwego scenariusza pracy. Właśnie tak rozumiem praktyczny wybór kondensatorów: po zastosowaniu, po ograniczeniach i po tym, jak układ ma zachować się po miesiącach pracy, a nie tylko w chwili uruchomienia.
