Kondensator nie jest „magazynem prądu”, tylko elementem, który gromadzi ładunek i energię w polu elektrycznym. Najprostszy wzór na pojemność kondensatora to C = Q/U, ale w praktyce ważniejsze jest to, od czego ta pojemność naprawdę zależy i jak policzyć ją dla konkretnej budowy. Poniżej pokazuję to bez zbędnej teorii: od definicji, przez obliczenia dla kondensatora płaskiego, po jednostki, przykłady i typowe błędy.
Najważniejsze rzeczy do zapamiętania
- Pojemność to stosunek zgromadzonego ładunku do napięcia, czyli C = Q/U.
- Dla kondensatora płaskiego najczęściej używa się wzoru C = ε0εrA/d.
- Większa powierzchnia okładek zwiększa pojemność, a większa odległość ją zmniejsza.
- Dielektryk między okładkami zwykle podnosi pojemność względem powietrza lub próżni.
- W obliczeniach trzeba pilnować jednostek: mm zamieniam na m, a cm² na m².
- W praktyce najczęściej spotkasz wartości w pF, nF i µF, a nie w pełnych faradach.
Czym jest pojemność kondensatora i co tak naprawdę mierzy
Pojemność nie mówi, ile „prądu” ma kondensator, tylko ile ładunku jest w stanie zgromadzić przy danym napięciu. Dlatego zapis C = Q/U jest tak ważny: pokazuje, że dla tego samego napięcia większa pojemność oznacza większy ładunek na okładkach. Jednostką jest farad, ale to jednostka bardzo duża, więc w elektronice prawie zawsze operuje się milifaradami, mikrofaradami, nanofaradami albo pikofaradami.
W praktyce patrzę na kondensator jak na element „sprężysty” elektrycznie: im łatwiej gromadzi ładunek, tym większą ma pojemność. Sama wartość pojemności nie zależy jednak od tego, ile ładunku akurat w nim siedzi, tylko od budowy elementu i materiału między okładkami. To prowadzi wprost do pytania, jak policzyć pojemność dla konkretnego kształtu.
Jak obliczyć pojemność kondensatora płaskiego

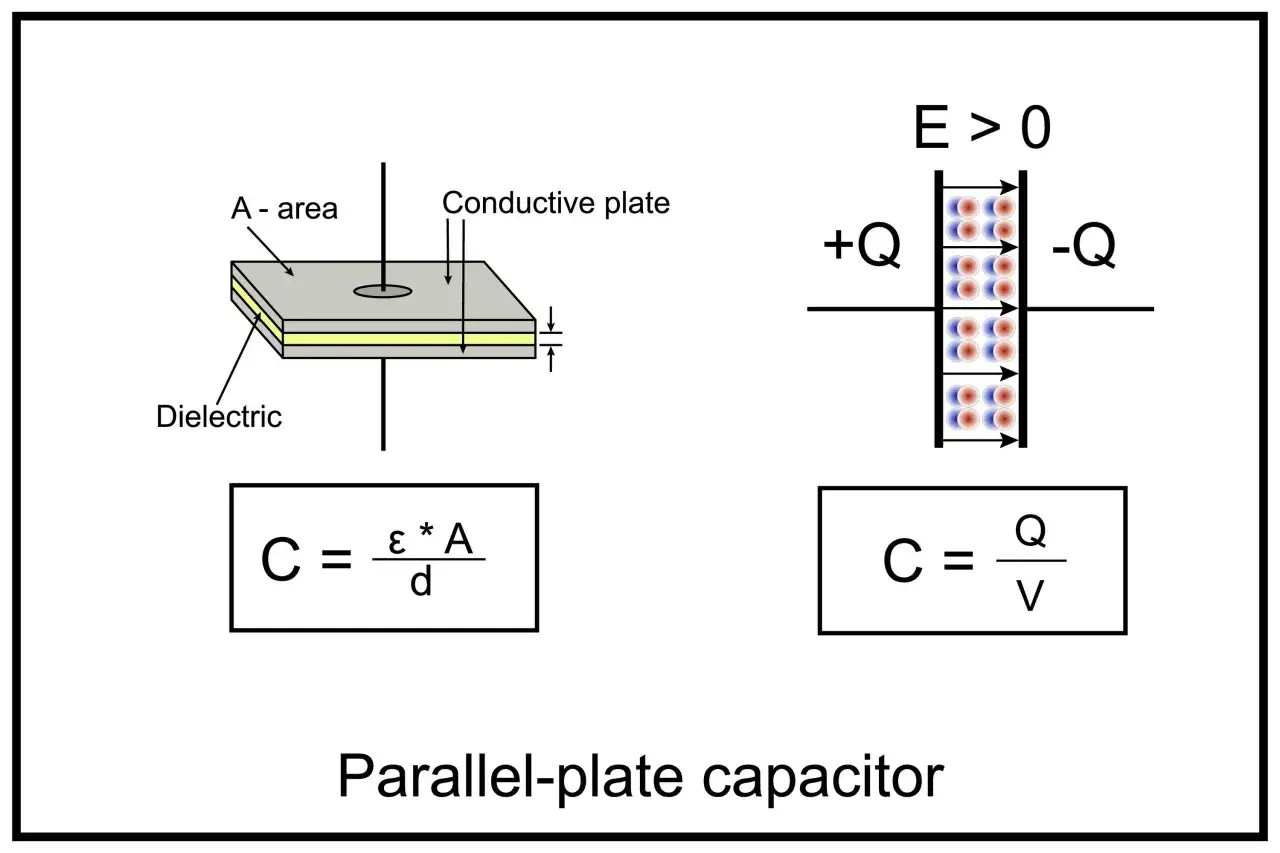

Najczęściej używany model to kondensator płaski, czyli dwie równoległe okładki oddzielone dielektrykiem. W takim układzie korzysta się z zależności C = ε0εrA/d, gdzie ε0 to przenikalność elektryczna próżni, εr to przenikalność względna dielektryka, A to pole powierzchni okładek, a d to odległość między nimi. Jeśli między okładkami jest powietrze, można przyjąć εr bliskie 1.
| Symbol | Znaczenie | Jednostka |
|---|---|---|
| C | pojemność | F |
| Q | ładunek | C |
| U | napięcie | V |
| A | powierzchnia okładek | m² |
| d | odległość między okładkami | m |
| εr | przenikalność względna materiału | bez jednostki |
Przykład obliczenia krok po kroku
Załóżmy, że okładki mają wymiary 20 mm × 20 mm, a odległość między nimi wynosi 0,5 mm. Najpierw zamieniam jednostki na metry: 20 mm to 0,02 m, więc A = 0,02 m × 0,02 m = 0,0004 m². Odstęp 0,5 mm to 0,0005 m. Dla powietrza przyjmuję εr ≈ 1.
Podstawiam dane do wzoru: C = 8,85 × 10-12 × 1 × 0,0004 / 0,0005. Wynik to około 7,1 × 10-12 F, czyli 7,1 pF. Taki wynik jest sensowny dla małego kondensatora o niewielkiej powierzchni i małej odległości. Jeśli chcesz uzyskać większą pojemność, trzeba zwiększyć powierzchnię, zmniejszyć odstęp albo użyć materiału o większej przenikalności.
Ten model jest bardzo użyteczny, ale pamiętaj, że w realnym elemencie wpływają też tolerancje produkcyjne i zjawiska brzegowe. Właśnie dlatego warto znać nie tylko sam wzór, ale też to, co naprawdę go zmienia.
Co zwiększa pojemność, a co ją ogranicza
W praktyce pojemność kondensatora rośnie lub maleje zgodnie z trzema prostymi zasadami. Ja najczęściej patrzę na nie w takiej kolejności: powierzchnia, odległość i materiał między okładkami. To właśnie te trzy elementy decydują o wyniku znacznie bardziej niż sam wygląd obudowy.
| Czynnik | Wpływ na pojemność | Co to oznacza w praktyce |
|---|---|---|
| Większa powierzchnia okładek | pojemność rośnie | więcej miejsca na ładunek |
| Mniejsza odległość między okładkami | pojemność rośnie | silniejsze sprzężenie elektryczne |
| Większa przenikalność dielektryka | pojemność rośnie | materiał lepiej „wspiera” pole elektryczne |
| Większa odległość między okładkami | pojemność maleje | słabsze oddziaływanie między okładkami |
Tu łatwo o błędne intuicje. Duży kondensator w obudowie nie musi mieć ogromnej pojemności, a mały element ceramiczny potrafi mieć całkiem przyzwoitą wartość, jeśli jego geometria i materiał są korzystne. Właśnie dlatego sama wielkość fizyczna nie jest dobrym skrótem myślowym. Kiedy już rozumiesz, od czego zależy wynik, trzeba jeszcze dobrze czytać jednostki.
Jak czytać jednostki i oznaczenia na kondensatorach
W elektronice najczęściej spotkasz nie farady, tylko ich podwielokrotności. To normalne, bo 1 F jest wartością ogromną jak na większość klasycznych zastosowań. W praktyce przydaje się szybkie przeliczanie skali, żeby nie pomylić nF z µF albo pF z nF.
| Jednostka | Zapis | Przeliczenie | Przykład zastosowania |
|---|---|---|---|
| farad | F | 1 F | bardzo duże pojemności, rzadko w klasycznych układach |
| milifarad | mF | 10-3 F | większe magazynowanie energii |
| mikrofarad | µF | 10-6 F | filtracja zasilania, układy analogowe |
| nanofarad | nF | 10-9 F | sprzęganie, filtry, obwody RC |
| pikofarad | pF | 10-12 F | układy wysokiej częstotliwości, korekcje |
Na małych kondensatorach ceramicznych często pojawia się kod liczbowy. W praktyce 104 oznacza zwykle 100 nF, a 473 to 47 nF. To wygodne, ale łatwo się pomylić, jeśli nie pamięta się zasady: pierwsze dwie cyfry to liczba znacząca, trzecia mówi, ile zer dopisać w pikofaradach. Gdy już opanujesz skale, zostaje jeszcze kwestia błędów, które psują obliczenia najczęściej.
Najczęstsze błędy przy obliczaniu pojemności
Widziałem wiele obliczeń, w których sam wzór był poprawny, ale wynik i tak wychodził absurdalny. Zwykle winne są rzeczy bardzo przyziemne, nie fizyka.
- Brak zamiany jednostek - mm, cm i cm² trzeba przeliczyć na metry i metry kwadratowe.
- Użycie złej powierzchni - liczy się powierzchnia nakładających się okładek, a nie całego „kawałka metalu”.
- Pominięcie dielektryka - materiał między okładkami potrafi wyraźnie zmienić wynik.
- Mylenie pojemności z ładunkiem - pojemność to cecha elementu, a ładunek zależy także od napięcia.
- Stosowanie wzoru jakby działał wszędzie tak samo - dla układów innych niż płaski model może wymagać innego opisu.
Przeczytaj również: Paznokcie hybrydowe jak zrobić samemu w domu – uniknij najczęstszych błędów
Gdy łączysz kilka kondensatorów
Jeśli w układzie masz więcej niż jeden kondensator, nie licz ich tak, jakby były jednym idealnym elementem. W połączeniu równoległym pojemności się sumują, a w szeregowym sumują się odwrotności. To niby drobiazg, ale w praktyce właśnie tutaj najczęściej pojawiają się kosztowne pomyłki przy projektowaniu filtrów, opóźnień czasowych i zasilania.
Po wyłapaniu tych błędów zostaje już tylko szybka kontrola sensowności wyniku, która oszczędza sporo czasu.
Jak szybko ocenić, czy wynik ma sens w praktyce
Najprostszy test robię zawsze na końcu: patrzę, czy wynik pasuje do skali elementu i do zastosowania. Jeśli dla małej, płaskiej struktury wychodzi mi wartość rzędu pojedynczych faradów, to prawie na pewno gdzieś po drodze popełniłem błąd. Dla zwykłych elementów elektronicznych częściej widzi się pF, nF i µF niż pełne farady.
- Mały element ceramiczny zwykle mieści się w pF lub nF.
- Kondensator filtrujący w zasilaniu często ma wartość w µF.
- Duże pojemności magazynujące energię wymagają specjalnych konstrukcji, nie prostego układu dwóch małych płytek.
- Jeśli wynik zależy od ładunku lub napięcia, sprawdź, czy na pewno liczysz pojemność, a nie inny parametr układu.
Jeżeli chcesz zapamiętać tylko jedną rzecz, niech będzie to ta: pojemność wynika z geometrii i materiału, a nie z chwilowego stanu naładowania. To właśnie ta zasada pozwala sprawnie liczyć kondensatory i jednocześnie wyłapywać błędy, zanim trafią do projektu albo do zadania. Gdy rozumiesz tę zależność, dalsze obliczenia stają się po prostu prostsze.
