Tyrystor to jeden z tych elementów, które wyglądają niepozornie, a potrafią sterować naprawdę dużą mocą. Najprościej widzę go jako elektroniczny przełącznik: mały impuls otwiera drogę prądowi, a potem układ sam utrzymuje stan przewodzenia, dopóki warunki nie wrócą do bezpiecznego poziomu. W tym artykule wyjaśniam, jak działa, kiedy ma sens w praktyce, na jakie parametry patrzeć przy doborze i jakie błędy najczęściej psują cały projekt.
Najkrócej mówiąc, to przełącznik do dużej mocy, nie do każdego zadania
- Element pracuje jak układ PNPN z bramką, anodą i katodą.
- Uruchamia go impuls na bramce, ale przewodzenie podtrzymuje już sam prąd obciążenia.
- Wyłącza się dopiero wtedy, gdy prąd spadnie poniżej prądu podtrzymania, więc najlepiej czuje się w układach AC i w aplikacjach z naturalnym spadkiem prądu.
- Przy doborze liczą się przede wszystkim IGT, IH, IL, dopuszczalne napięcie blokowania, dv/dt, di/dt oraz chłodzenie.
- Najczęstsze zastosowania to SSR, regulacja mocy, zabezpieczenie crowbar, miękki start i układy dużej mocy.
Jak działa ten półprzewodnik w roli przełącznika

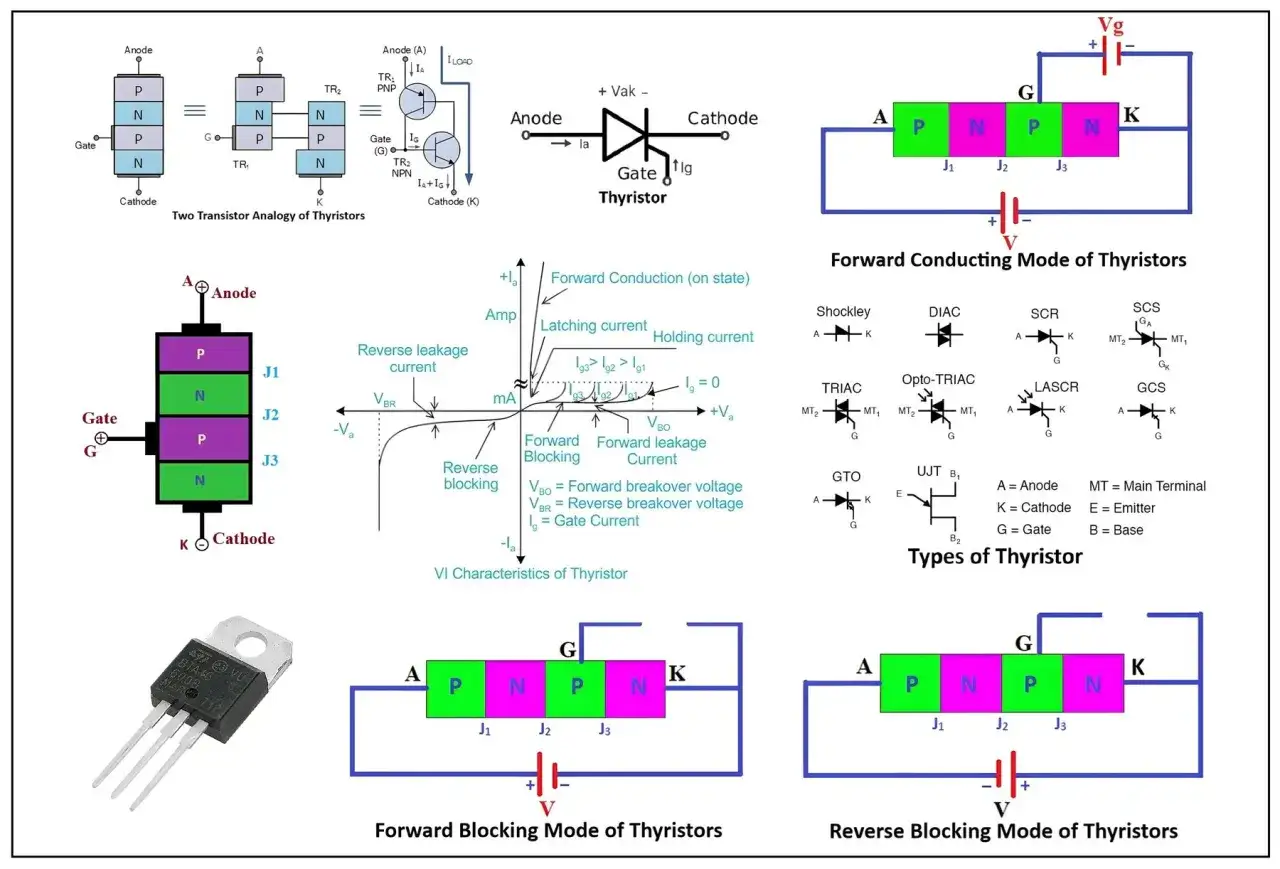

Ja patrzę na ten element jak na układ, który ma dwa wyraźne stany: blokowanie i przewodzenie. W stanie spoczynku prawie nie przepuszcza prądu między anodą a katodą. Dopiero impuls na bramkę uruchamia wewnętrzne sprzężenie zwrotne i sprawia, że prąd zaczyna płynąć samoczynnie. To dlatego w praktyce mówi się o efekcie zatrzasku, czyli o tym, że po włączeniu układ nie potrzebuje już stałego sterowania bramką.
Littelfuse opisuje klasyczną strukturę PNPN jako ściśle sprzężoną parę tranzystorów. W praktyce oznacza to jedno: bramka nie trzyma przewodzenia, tylko je wyzwala. Potem kluczowe stają się dwa progi. Pierwszy to prąd potrzebny do pewnego zadziałania po impulsie, drugi to prąd podtrzymania, poniżej którego element gaśnie. Jeśli obciążenie nie pozwala zejść poniżej tego progu, układ pozostaje włączony.
To ma bardzo konkretne konsekwencje. W obwodach AC przejście przez zero prądu naturalnie pomaga w wyłączaniu. W DC trzeba już zaplanować dodatkowy sposób komutacji, bo samo zdjęcie sygnału z bramki nie wystarczy. I właśnie ten szczegół odróżnia dobry projekt od układu, który działa tylko na stole, ale nie w realnym obciążeniu.
Parametry, które decydują o poprawnej pracy
Przy doborze nie zaczynam od „czy ma odpowiednio duży prąd”. To za mało. Najpierw sprawdzam, jak element ma się załączać, jak ma się wyłączać i w jakich warunkach termicznych ma pracować. Dopiero później patrzę na katalogową moc, bo sama wartość maksymalna potrafi mocno mylić.
| Parametr | Co oznacza | Na co zwrócić uwagę |
|---|---|---|
| IGT | Minimalny prąd bramki potrzebny do wyzwolenia | Driver musi dać zapas, a nie tylko wartość graniczną |
| IL | Prąd zatrzasku po załączeniu | Obciążenie musi szybko osiągnąć ten poziom, inaczej element nie „złapie” stanu ON |
| IH | Prąd podtrzymania | Jeśli prąd spadnie niżej, przewodzenie gaśnie |
| VDRM / VRRM | Napięcie blokowania w kierunku przewodzenia i wstecznym | Musi być wyższe niż napięcie robocze z zapasem na przepięcia |
| IT(RMS) / IT(AV) | Dopuszczalny prąd skuteczny lub średni | To nie wszystko, bo liczy się też nagrzewanie i warunki chłodzenia |
| dv/dt | Szybkość narastania napięcia | Zbyt strome zbocze może wywołać niechciane załączenie |
| di/dt | Szybkość narastania prądu po włączeniu | Za duża wartość lokalnie przegrzewa strukturę |
| Tj / Tc | Temperatura złącza i obudowy | Bez zapasu termicznego nawet mocny model zaczyna pracować niestabilnie |
W prostych sterownikach fazowych spotyka się wersje o IGT niższym niż 0,2 mA, bo łatwiej je wzbudzić z analogowego układu sterowania. Z kolei w dużych modułach mocy zakresy idą już w setki i tysiące voltów oraz amperów, więc sama „moc katalogowa” szybko przestaje być wystarczającą wskazówką. STMicroelectronics zwraca też uwagę, że w funkcjach takich jak crowbar niski prąd podtrzymania ma realne znaczenie, bo układ ma pozostać aktywny nawet wtedy, gdy prąd zasilania zaczyna spadać. Ten etap doboru jest nudny tylko pozornie, bo właśnie tu rozstrzyga się, czy projekt będzie przewidywalny.
Gdzie sprawdza się najlepiej
Największy sens widzę tam, gdzie trzeba sterować większą mocą bez skomplikowanego układu sterującego. To nie jest uniwersalny zamiennik każdego przełącznika, ale w kilku scenariuszach nadal ma bardzo mocną pozycję.
| Zastosowanie | Dlaczego pasuje | Ograniczenie, o którym łatwo zapomnieć |
|---|---|---|
| Przekaźniki półprzewodnikowe | Proste sterowanie AC i dobra odporność na obciążenia sieciowe | Trzeba policzyć chłodzenie i prąd upływu |
| Miękki start i ograniczanie prądu rozruchowego | Da się łagodnie podnosić napięcie i zmniejszać udar | Źle dobrany układ może nadal generować zbyt duży impuls prądowy |
| Zabezpieczenie crowbar | Szybko zwiera wyjście przy przepięciu i chroni dalszą elektronikę | Po zadziałaniu zwykle trzeba odciąć zasilanie lub wymusić zadziałanie bezpiecznika |
| Regulacja fazowa i ściemnianie | Dobrze nadaje się do sterowania kątem załączenia w AC | Nie każde obciążenie znosi taki sposób zasilania bez skutków ubocznych |
| Energetyka i bardzo duże moce | Wysokie napięcia i prądy są tu naturalnym środowiskiem pracy | To już rozwiązanie wymagające, droższe i mocno zależne od chłodzenia |
W ofercie dużych modułów mocy spotyka się zakresy rzędu 200-8000 V i 86-4800 A, więc skala zastosowań jest naprawdę szeroka. To właśnie dlatego ten element wciąż pojawia się w przemyśle, choć w małej i średniej elektronice częściej wygrywają prostsze półprzewodniki. Gdy już wiesz, gdzie ma sens, łatwiej porównać go z innymi rozwiązaniami.
Czym różni się od triaka, tranzystora i MOSFET-a
Tu najczęściej widać, czy ktoś naprawdę rozumie zastosowanie, czy tylko pamięta nazwę z katalogu. Każdy z tych elementów umie przełączać prąd, ale robi to inaczej i do czego innego jest najlepszy.
| Cecha | Ten element | Triak | Tranzystor / MOSFET |
|---|---|---|---|
| Kierunek przewodzenia | Jednokierunkowy | Dwukierunkowy | Zależy od topologii, ale sterowanie jest bardziej elastyczne |
| Sposób sterowania | Krótki impuls na bramkę | Impuls na bramkę, zwykle w AC | Sterowanie napięciowe lub prądowe, zależnie od typu |
| Wyłączanie | Po spadku prądu poniżej IH | Podobnie, często w przejściu przez zero | Można wyłączać bez czekania na zero prądu |
| Praca z PWM | Słaba opcja | Nie jest to jego naturalne środowisko | Znacznie lepszy wybór |
| Typowe zastosowanie | Duża moc, AC, ochrona, prostsze układy przełączające | Ściemnianie, regulacja mocy w AC | Elektronika impulsowa, szybkie sterowanie, przetwornice |
Jeśli potrzebuję szybkiego PWM albo precyzyjnej regulacji, zwykle sięgam po MOSFET albo IGBT. Jeśli jednak liczy się prosty, odporny przełącznik do większych napięć i prądów, ten klasyczny element nadal broni się bardzo dobrze. Różnica nie leży więc w „lepszy albo gorszy”, tylko w tym, czy układ ma działać szybko, czy przede wszystkim stabilnie.
Najczęstsze błędy przy projekcie i montażu
W praktyce najwięcej problemów nie wynika z samego elementu, tylko z tego, że ktoś zakłada zbyt wiele. Ja najczęściej widzę pięć powtarzalnych błędów, które można wyłapać jeszcze przed uruchomieniem układu.
- Zakładanie, że zgaśnie po odcięciu bramki - to nie jest tranzystor, więc po wyzwoleniu potrzebuje warunku zaniku prądu obciążenia.
- Za słaby driver bramki - impuls musi mieć realny zapas względem IGT, a nie tylko „ledwo wystarczyć”.
- Brak snubbera przy stromym dv/dt - Littelfuse zwraca uwagę, że szybkie narastanie napięcia może wywołać niechciane załączenie, więc w praktyce stosuje się układy RC tłumiące takie zbocza.
- Ignorowanie chłodzenia - przy dużym prądzie nawet poprawnie załączony układ przegrzeje się, jeśli nie ma sensownego odprowadzania ciepła.
- Użycie w DC bez planu wyłączenia - w takim układzie trzeba przewidzieć komutację, odcięcie zasilania albo inny mechanizm gaszenia.
Do tego dochodzi jeszcze sprawa prądu udarowego. Jeśli obciążenie startuje ciężko, na przykład z dużą pojemnością lub silnym poborem przy rozruchu, element musi wytrzymać nie tylko stan ustalony, ale też krótką, brutalną fazę przejściową. Właśnie dlatego sama moc znamionowa nie daje pełnego obrazu. Dla mnie najlepszy test brzmi prosto: czy ten układ przeżyje pierwszy sekundowy zryw, a nie tylko spokojną pracę w katalogowych warunkach.
Zanim wybierzesz konkretny model, sprawdź ten krótki test
Jeżeli miałabym zamknąć temat w krótkiej praktycznej liście, zaczęłabym od czterech pytań. One bardzo szybko pokazują, czy ten typ przełącznika pasuje do projektu, czy tylko wygląda sensownie na papierze.
- Czy obciążenie pracuje w AC i samo daje moment przejścia przez zero?
- Czy driver bramki ma zapas względem IGT, a nie tylko wartość graniczną?
- Czy układ ma policzone chłodzenie i warunki montażu?
- Czy w torze nie występują zbyt strome zbocza napięcia lub bardzo duże prądy udarowe?
Jeśli na dwa ostatnie pytania odpowiedź brzmi „nie wiem”, to ja jeszcze nie wybierałabym konkretnego modelu. Najpierw trzeba dopasować topologię, potem parametry katalogowe. Wtedy cały układ ma szansę działać przewidywalnie, zamiast sprawiać kłopoty przy pierwszym większym obciążeniu.
