Osłona Faradaya to jedno z tych rozwiązań, które brzmi bardzo laboratoryjnie, a w praktyce pojawia się w telefonie, samochodzie, kuchence mikrofalowej i w torbie blokującej RFID. W elektronice chodzi o proste pytanie: jak odciąć urządzenie od zakłóceń albo zatrzymać jego własny sygnał w środku obudowy. W tym tekście pokazuję, jak to działa, gdzie ma sens i kiedy nie daje obiecanej ochrony.
Najkrócej: skuteczność zależy bardziej od szczelności i częstotliwości niż od samej obecności metalu
- Przewodząca obudowa tłumi pole elektryczne i większość sygnałów radiowych, ale nie jest barierą na wszystko.
- Im wyższa częstotliwość zakłóceń, tym bardziej liczą się szczeliny, otwory i jakość połączeń.
- W elektronice ekranowanie stosuje się m.in. w obudowach urządzeń, kablach, komorach testowych i akcesoriach RFID.
- Przy problemach z niską częstotliwością albo silnym polem magnetycznym zwykła blacha może nie wystarczyć.
- Najczęściej zawodzi nie materiał, tylko detale: drzwi, złącza, kable i źle dobrana konstrukcja.

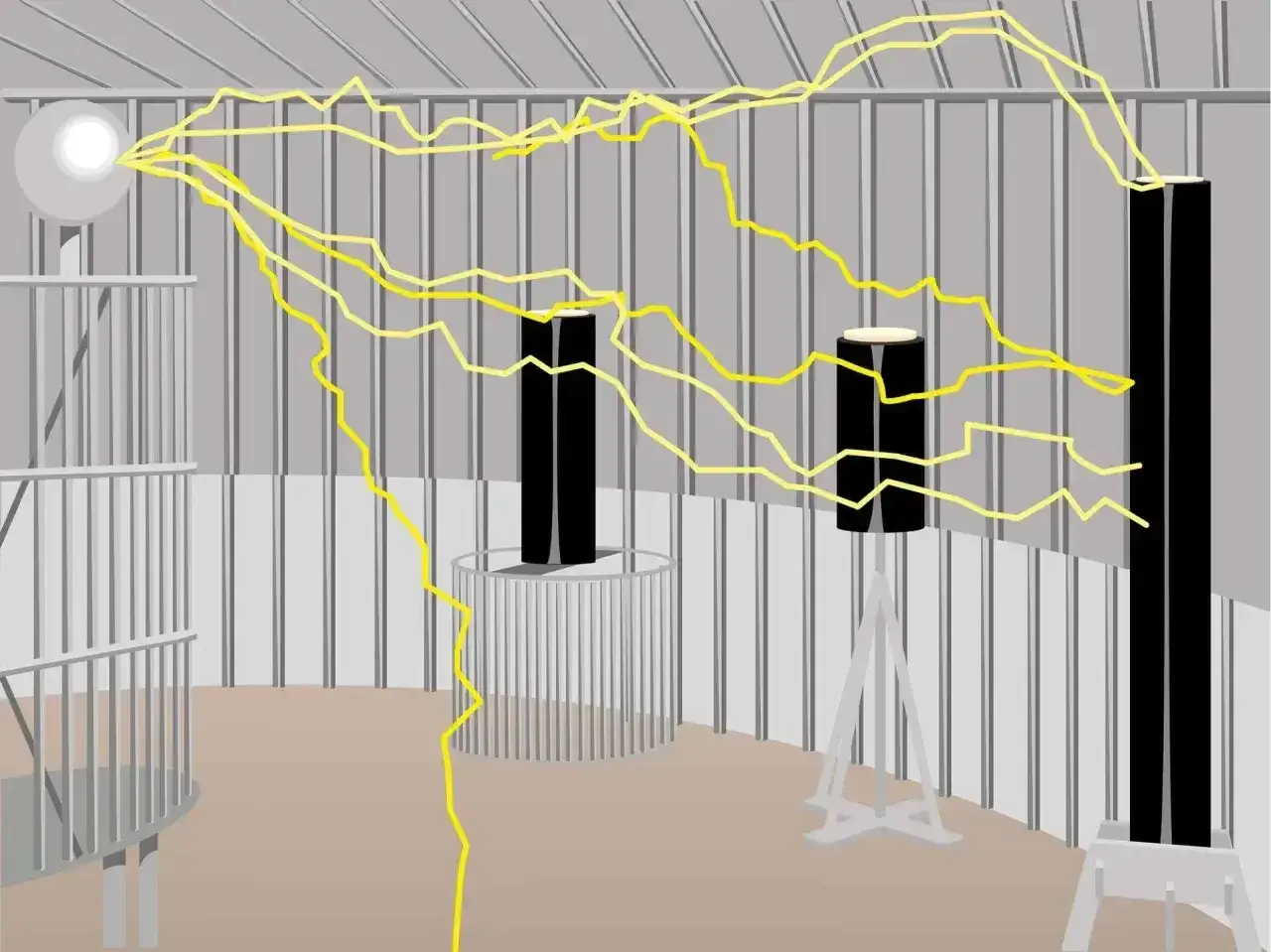

Jak działa klatka Faradaya i co naprawdę blokuje
Gdy przewodzący materiał zostaje wystawiony na działanie zewnętrznego pola elektrycznego, ładunki na jego powierzchni przemieszczają się tak, by to pole osłabić wewnątrz. W praktyce oznacza to, że wnętrze zamkniętej osłony staje się dużo spokojniejsze elektromagnetycznie niż otoczenie. To właśnie dlatego w elektronice mówi się o ekranowaniu elektromagnetycznym, a nie tylko o metalowym pudełku.
Najważniejsze doprecyzowanie brzmi jednak tak: taka osłona najlepiej tłumi pola elektryczne i fale radiowe, a dużo słabiej radzi sobie z polami magnetycznymi o niskiej częstotliwości. Jeśli więc problemem jest np. zakłócenie z sieci energetycznej, transformatora albo innego silnego źródła magnetycznego, sama blacha może nie rozwiązać sprawy. Przy wyższych częstotliwościach prąd płynie głównie po powierzchni przewodnika; ten efekt nazywa się głębokością wnikania i dobrze pokazuje, czemu grubość oraz ciągłość warstwy przewodzącej mają znaczenie.
Przeczytaj również: Jak powstała ekipa friza? Niezwykła historia i kulisy tworzenia
Dlaczego uziemienie pomaga, ale nie jest jedynym warunkiem
Uziemienie pomaga odprowadzić ładunki i zwiększa bezpieczeństwo, ale samo w sobie nie robi z obudowy skutecznego ekranu. Zamknięty przewodnik potrafi ekranować także bez uziemienia, natomiast w praktyce liczy się ciągłość materiału, brak szczelin i sensowne prowadzenie kabli. Innymi słowy, uziemiona obudowa z dziurami nadal będzie słabym ekranem.
Z tego wynika prosty wniosek: w praktyce liczy się nie tylko metal, ale też to, gdzie taki ekran działa i jak jest zbudowany. Dlatego w następnej sekcji pokazuję przykłady z elektroniki, które widzi się najczęściej.
Gdzie spotykam ją w elektronice na co dzień
W codziennych urządzeniach ta zasada pojawia się częściej, niż zwykle zakładamy. Najbardziej oczywisty przykład to kuchenka mikrofalowa: metalowa komora i metalizowana siatka w drzwiach zatrzymują fale o częstotliwości około 2,45 GHz, czyli o długości fali około 12 cm. Dzięki temu energia zostaje wewnątrz, a użytkownik ma wgląd przez okienko.
- Ekranowane kable - przewód koncentryczny albo dobrze uziemiony kabel USB chroni sygnał przed zakłóceniami i ogranicza wyciek energii na zewnątrz. To ważne, bo w praktyce kabel bywa równie dużą anteną jak samo urządzenie.
- Obudowy urządzeń pomiarowych - czułe układy audio, czujniki i aparatura laboratoryjna często trafiają do metalowych obudów, żeby nie zbierać szumu z otoczenia. Tu nawet niewielkie zakłócenie potrafi zepsuć pomiar.
- Tory RFID i karty płatnicze - etui, portfele i koperty ekranowane pomagają ograniczyć odczyt zbliżeniowy. To dobre rozwiązanie, jeśli ktoś chce zmniejszyć ryzyko niechcianego skanowania, ale nie zastąpi rozsądku przy używaniu kart.
- Samochody i samoloty - metalowa konstrukcja w pewnym stopniu rozprasza ładunki i pole z wyładowań atmosferycznych. Nie oznacza to pełnej odporności na każde zjawisko, ale dobrze pokazuje, jak praktyczna bywa taka osłona.
- Komory testowe EMC - tam ekranowanie służy do sprawdzania, czy urządzenie radzi sobie z EMI, czyli zakłóceniami elektromagnetycznymi, oraz RFI, czyli ich radiową odmianą. Bez takiego środowiska testy byłyby mało powtarzalne.
- MRI i specjalistyczne pomieszczenia - tu ekranowanie jest częścią większego systemu ochrony. Chodzi nie tylko o ochronę sprzętu, ale też o to, by sygnały radiowe z zewnątrz nie wchodziły do obrazu.
Widać więc, że nie mówimy o jednym triku, tylko o całej klasie rozwiązań. Od zwykłego kabla po komorę pomiarową chodzi o to samo: kontrolować drogę, jaką biegnie sygnał, zamiast liczyć na przypadek. To prowadzi wprost do pytania, kiedy taka ochrona przestaje działać tak dobrze, jak obiecują opisy produktów.
Kiedy ekranowanie zawodzi mimo metalowej obudowy
Najczęstszy błąd polega na założeniu, że każdy metal automatycznie zamyka sygnał. Tak nie jest. O skuteczności decydują przede wszystkim otwory, szczeliny, przepusty kablowe i to, czy obudowa zachowuje ciągłość na całym obwodzie. Przy sygnałach radiowych rzędu 2,4 GHz fala ma około 12,5 cm długości, więc duże przerwy i niedomknięte krawędzie stają się realnym przeciekiem.
- Zbyt duże szczeliny - jeśli otwór jest porównywalny z długością fali, ekran traci sens. Im wyższa częstotliwość, tym bardziej trzeba pilnować geometrii.
- Kable wchodzące bez filtracji - przewód zasilający czy sygnałowy potrafi wprowadzić zakłócenie do środka albo wyprowadzić je na zewnątrz. Sama obudowa nie załatwia problemu, jeśli dziurę robi kabel.
- Założenie, że działa to samo dla każdego pola - ekran przeciw sygnałom radiowym nie musi skutecznie blokować statycznego lub wolnozmiennego pola magnetycznego.
- Nieprzemyślane łączenia i drzwi - w komorach ekranowanych to właśnie styk elementów jest najsłabszym punktem. Nierówne dociski i korozja robią większą różnicę niż grubość samej blachy.
- Półśrodki zamiast testu - metalowa puszka bez sprawdzenia w praktyce może dać złudzenie skuteczności. Czasem tłumi tylko jeden zakres częstotliwości, a inny przepuszcza niemal bez zmian.
Jeżeli mam wskazać jedną rzecz, którą ludzie oceniają najgorzej, to jest nią właśnie częstotliwość zakłócenia. To ona decyduje, czy prosty ekran zadziała zaskakująco dobrze, czy okaże się niemal bezużyteczny. Dlatego w następnym kroku warto dobrać rozwiązanie do konkretnego scenariusza, a nie do samej nazwy produktu.
Jak dobrać rozwiązanie do telefonu, karty albo urządzenia
Ja zwykle zaczynam od jednego pytania: co dokładnie chcę zatrzymać i w jakim paśmie? Inaczej podchodzi się do karty zbliżeniowej, inaczej do telefonu, a jeszcze inaczej do czułego modułu pomiarowego. Jeśli celem jest ochrona przed RFID, wystarczy prostszy pouch lub portfel ekranowany. Jeśli chodzi o urządzenie elektroniczne, potrzebne jest już pełniejsze ekranowanie obudowy i kontrola złączy.
- Określ źródło problemu - czy chodzi o fale radiowe, zakłócenia zasilania, iskrzenie, a może o silne pole magnetyczne?
- Dobierz materiał do pasma - aluminium, miedź i stal zachowują się trochę inaczej, a w praktyce znaczenie ma nie tylko materiał, lecz także grubość i jakość połączeń.
- Usuń słabe punkty - szczeliny, nieszczelne drzwi i nieekranowane przejścia kablowe zwykle psują cały efekt.
- Sprawdź, czy trzeba filtrować zasilanie - przy urządzeniach stacjonarnych filtr lub ferryt na przewodzie bywa równie ważny jak sama obudowa. Ferryt to materiał, który tłumi zakłócenia wysokiej częstotliwości w kablu.
- Wykonaj prosty test - domowy test telefonem czy radiem daje wstępny sygnał, ale nie jest pomiarem laboratoryjnym. Jeśli zależy ci na pewności, potrzebny jest pomiar tłumienia w dB, czyli w decybelach pokazujących, o ile ekran osłabia sygnał.
Przy drobnych zastosowaniach domowych często wystarcza porządne etui albo metalowe pudełko. W zastosowaniach technicznych zaczyna się już liczyć dopasowanie do pasma, a przy pracy z aparaturą pomiarową dochodzą wymagania EMC, więc zwykły gruby metal to za mało. Z tego powodu dobrze działa porównanie kilku popularnych opcji obok siebie.
Co wybrałbym w praktyce zamiast przypadkowego zakupu
| Rozwiązanie | Do czego się nadaje | Mocne strony | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|---|
| Torba lub portfel RFID | Karty, kluczyki, dokumenty zbliżeniowe | Tani i prosty w użyciu | Wrażliwy na uszkodzenia i jakość szwów | Zwykle kilkadziesiąt złotych |
| Metalowe pudełko lub obudowa | Proste testy, drobna elektronika | Łatwe do zrobienia samodzielnie | Bez szczelności i filtrów działa nierówno | Od kilkunastu do kilkudziesięciu złotych |
| Komora ekranowana lub pokój testowy | EMC, laboratoria, czułe pomiary | Najlepsza kontrola nad zakłóceniami | Droga i wymagająca w wykonaniu | Od kilku tysięcy złotych wzwyż |
| Metalizowana siatka | Okna, drzwi, elementy przepuszczające światło | Łączy widoczność z tłumieniem sygnału | Skuteczność zależy od wielkości oczek | Zależnie od materiału i wymiarów |
| Ekranowany kabel i filtr przepustowy | Urządzenia z zasilaniem i sygnałem | Usuwa jeden z najczęstszych przecieków | Nie rozwiązuje problemu całej obudowy | Od kilkunastu do kilkuset złotych |
Ta tabela pokazuje rzecz, którą w praktyce uważam za najważniejszą: nie istnieje jedno uniwersalne rozwiązanie. Jeśli chcesz ochronić kartę, nie kupujesz komory testowej. Jeśli budujesz urządzenie pomiarowe, nie wystarczy ci portfel ekranowany. Różnica w kosztach i skuteczności jest zbyt duża, żeby udawać, że to ta sama klasa produktu.
Na co patrzę, gdy ktoś chce kupić albo zbudować ekranowanie
Przed zakupem sprawdzam trzy rzeczy: pasmo tłumienia, jakość zamknięcia i sposób prowadzenia kabli. Jeżeli producent podaje tylko ogólne hasło o blokowaniu sygnału, bez zakresu częstotliwości i bez wartości w dB, traktuję to jako obietnicę marketingową, nie specyfikację. Dobra osłona nie potrzebuje przesadnych deklaracji, tylko konkretów.
- Szczelność - czy pokrywa, zamek albo szew rzeczywiście domyka całość?
- Zakres częstotliwości - czy chodzi o RFID, Wi-Fi, GSM, LTE, 5G, czy może o zakłócenia zasilania?
- Przepusty i kable - czy przewody są ekranowane, filtrowane albo odseparowane od reszty układu?
- Materiał i trwałość - cienka powłoka przewodząca może działać dobrze na początku, ale szybciej traci skuteczność po zgięciach i przetarciach.
- Realny test po montażu - krótka próba z telefonem, radiem albo prostym generatorem zakłóceń często szybko pokazuje, czy efekt jest prawdziwy.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: ekranowanie działa najlepiej wtedy, gdy jest szczelne, dopasowane do częstotliwości i pozbawione przypadkowych przerw. Właśnie dlatego w elektronice liczy się nie tylko sam metal, ale też detale wykonania. To one decydują, czy osłona będzie realną ochroną, czy tylko cienką warstwą dającą fałszywe poczucie bezpieczeństwa.
