Impedancja pętli zwarcia mówi wprost, czy w razie uszkodzenia izolacji popłynie dość duży prąd, żeby zabezpieczenie odłączyło zasilanie na czas. To jeden z tych parametrów, które wyglądają technicznie, ale w praktyce decydują o bezpieczeństwie ludzi, sprzętu i całej instalacji. Poniżej wyjaśniam, jak ją rozumieć, jak odczytać wynik pomiaru i co zrobić, gdy wartość wychodzi zbyt wysoka.
Najważniejsze informacje w skrócie
- Parametr pokazuje, czy zwarcie do przewodu ochronnego lub obudowy wywoła prąd wystarczający do szybkiego zadziałania zabezpieczenia.
- W układzie TN zwykle sprawdza się warunek
Zs ≤ U0 / Ia, a nie samą liczbę z miernika. - W układzie TT sama pętla nie wystarcza do oceny ochrony, bo często decyduje wyłącznik różnicowoprądowy i uziemienie.
- Na wynik mocno wpływają długość przewodów, przekrój żył i jakość połączeń.
- Pomiar wykonuje się miernikiem instalacyjnym, zwykle w najdalszym punkcie obwodu, a przy RCD używa się trybu bez wyzwalania.
Co naprawdę mierzy ten parametr
Ja patrzę na ten wynik jak na test całego toru, którym popłynie prąd zwarciowy. W grę wchodzi nie tylko sam przewód ochronny, ale też przewód fazowy, źródło zasilania, uzwojenie transformatora, połączenia śrubowe i każdy dodatkowy odcinek, który stawia opór przepływowi prądu. Dlatego to nie jest zwykła rezystancja jednego kabla, tylko suma oporów i reaktancji w całym obwodzie zwarciowym.
W praktyce najważniejsze pytanie brzmi prosto: czy przy uszkodzeniu instalacja odłączy zasilanie wystarczająco szybko? Jeśli pętla ma zbyt dużą impedancję, prąd zwarcia będzie za mały, żeby wyłącznik nadprądowy lub inny element ochrony zadziałał w wymaganym czasie. Wtedy pojawia się realne ryzyko porażenia, przegrzania przewodów albo utrzymującego się napięcia na obudowie urządzenia.
W rozmowach technicznych pojawiają się też skróty, które warto rozumieć bez zgadywania: Zs to impedancja pętli w punkcie pomiaru, Ze oznacza część zewnętrzną od źródła do początku instalacji, a Ik lub Icc opisuje spodziewany prąd zwarciowy. Kiedy rozdzielisz te pojęcia, dużo łatwiej ocenić, czy problem leży w instalacji, czy w samym zasilaniu. Kiedy to uporządkujemy, można przejść do prostego wzoru, który porządkuje całą ocenę.
Jak odczytuję wynik i prosty wzór, który od razu porządkuje temat
Najkrócej mówiąc, w układach TN sprawdza się, czy prąd zwarciowy będzie na tyle duży, aby zabezpieczenie odłączyło obwód w wymaganym czasie. Do tego służy zależność Zs ≤ U0 / Ia, gdzie U0 to napięcie względem ziemi, a Ia to prąd powodujący zadziałanie zabezpieczenia. Gdy znam te dwie wartości, mogę od razu ocenić, czy obwód ma zapas, czy pracuje na granicy.
| Symbol | Znaczenie | Po co jest ważny |
|---|---|---|
Zs |
Impedancja pętli zwarcia w punkcie pomiaru | Pokazuje, jak łatwo popłynie prąd uszkodzeniowy |
U0 |
Napięcie faza-ziemia | To z niego wynika potencjał do „wypchnięcia” prądu zwarciowego |
Ia |
Prąd wyzwalający zabezpieczenie | Wyznacza granicę, przy której nastąpi samoczynne wyłączenie |
Ik |
Spodziewany prąd zwarciowy | Pomaga ocenić, czy zabezpieczenie zadziała szybko i pewnie |
Przykład jest prosty. Jeśli przyjmiesz 230 V i prąd zadziałania 115 A, maksymalna impedancja wynosi około 2,0 Ω. Przy 160 A spada do około 1,44 Ω, a przy 320 A do około 0,72 Ω. To nie są uniwersalne granice dla każdego aparatu, tylko pogląd pokazujący jedną rzecz: im wyższy wymagany prąd zadziałania, tym niższa musi być pętla.
W realnej instalacji nie zatrzymuję się jednak na samej liczbie z wzoru. Patrzę jeszcze na typ zabezpieczenia, czas wyłączenia i warunki pracy obwodu, bo wynik bez kontekstu potrafi być mylący. Skoro wiadomo już, jak liczyć i interpretować wynik, pora zobaczyć, jak wygląda sam pomiar w terenie.

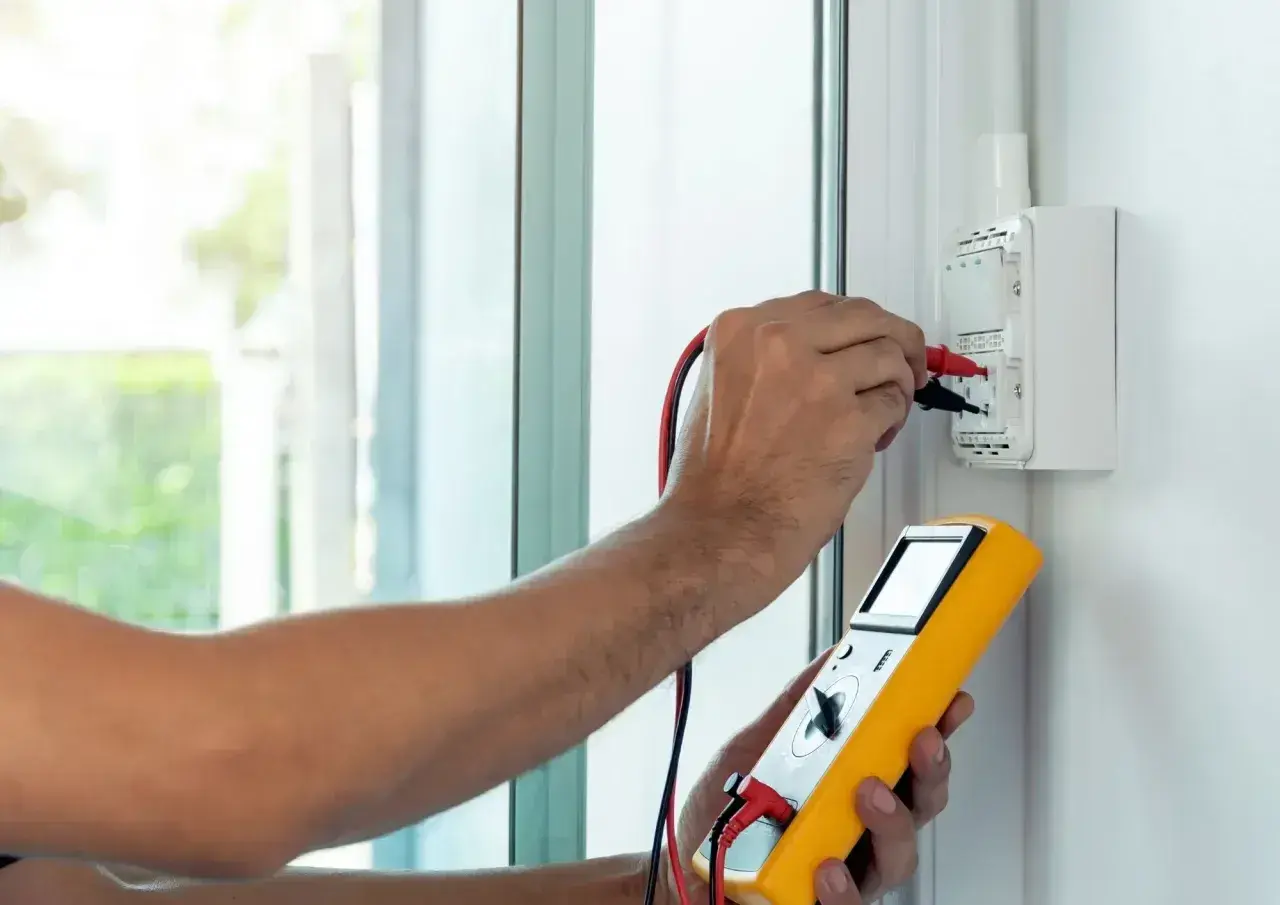

Jak wykonuje się pomiar w praktyce
Pomiar robi się na obwodzie czynnym, więc to nie jest czynność „na czuja”. Najpierw sprawdzam rodzaj układu sieci, sposób ochrony i to, czy w obwodzie pracuje wyłącznik różnicowoprądowy. Potem wybieram odpowiedni tryb miernika, zwykle taki, który ogranicza prąd testowy i nie wyzwala RCD bez potrzeby.
- Rozpoznaj układ sieci i zabezpieczenie obwodu.
- Sprawdź ciągłość przewodu ochronnego oraz stan połączeń widocznych w rozdzielnicy.
- Wybierz tryb pomiaru odpowiedni do obwodu z RCD albo bez niego.
- Wykonaj pomiar w najdalszym punkcie obwodu, bo tam wynik jest zwykle najgorszy.
- Odczytaj wartość Zs oraz, jeśli miernik to pokazuje, spodziewany prąd zwarciowy.
- Porównaj wynik z warunkiem wyłączenia dla danego zabezpieczenia i zapisz go w dokumentacji.
W praktyce ważne jest też to, jak miernik wyznacza wynik. Urządzenie wprowadza krótkotrwałe obciążenie i analizuje spadek napięcia, a potem przelicza to na impedancję. Przy dobrze wykonanym pomiarze dostaję liczbę, która od razu mówi mi, czy obwód ma jeszcze margines bezpieczeństwa, czy trzeba szukać przyczyny problemu. I właśnie wtedy zaczynają wychodzić na jaw rzeczy, które najczęściej psują cały wynik.
Co najczęściej zawyża wynik i psuje wiarygodność pomiaru
Najczęstszy problem nie leży w samym mierniku, tylko w instalacji. Czasem przyczyna jest banalna, czasem bardziej ukryta, ale logika zawsze jest podobna: coś po drodze zwiększa opór albo ogranicza przepływ prądu zwarciowego.
- Zbyt długi obwód - im większa długość przewodu, tym większa impedancja. To typowy problem na końcach rozległych instalacji.
- Za mały przekrój żył - cienki przewód szybciej podnosi wynik, zwłaszcza przy dłuższych trasach i większym obciążeniu.
- Słabe połączenia - luźny zacisk, utleniony styk albo nadpalona kostka potrafią podnieść wynik bardziej, niż wielu osobom się wydaje.
- Wiele połączeń po drodze - każda puszka, złączka i dodatkowy styk dokładają swój udział do całej pętli.
- Niewłaściwy tryb testu - przy obwodach z RCD zły wybór funkcji miernika może dać niepełny obraz albo niepotrzebnie wyzwolić zabezpieczenie.
- Równoległe odbiorniki - jeśli obwód nie jest odseparowany, wyniki potrafią się „rozjechać” przez dodatkowe ścieżki prądu.
Ja zawsze zakładam, że wysoki wynik to sygnał do sprawdzenia instalacji, a nie tylko do powtórzenia odczytu. Jeśli obwód wychodzi słabo, najpierw oglądam połączenia i trasę przewodów, dopiero później wracam do interpretacji liczbowej. To prowadzi naturalnie do pytania, czy ten sam wynik oznacza to samo w każdym układzie sieci. Odpowiedź brzmi: zdecydowanie nie.
Jak interpretuję wynik w układach TN, TT i IT
Ten sam odczyt może mieć zupełnie inne znaczenie zależnie od układu sieci. Dlatego nigdy nie patrzę na samą liczbę bez kontekstu ochrony przeciwporażeniowej. W jednych układach pętla ma zapewnić szybkie zadziałanie wyłącznika nadprądowego, w innych główną rolę przejmuje RCD, a w jeszcze innych pierwszy błąd nie musi od razu odłączyć zasilania.
| Układ | Jak działa ochrona | Na co patrzę przede wszystkim |
|---|---|---|
| TN | Zabezpieczenie nadprądowe ma odłączyć obwód przy zwarciu do PE | Zs, czas wyłączenia i pewny prąd zwarciowy |
| TT | Często decyduje wyłącznik różnicowoprądowy, a nie sam wyłącznik nadprądowy | RCD, stan uziemienia i warunki samoczynnego wyłączenia |
| IT | Pierwsze doziemienie zwykle nie powoduje natychmiastowego wyłączenia | Monitoring izolacji, procedura dla drugiego uszkodzenia i sposób eksploatacji |
W układzie TN wysoka impedancja pętli jest szczególnie problematyczna, bo może osłabić prąd zwarciowy poniżej poziomu potrzebnego do szybkiego wyzwolenia zabezpieczenia. W TT wynik miernika też ma znaczenie, ale sam w sobie nie rozstrzyga sprawy tak jednoznacznie jak w TN, bo kluczowe staje się działanie RCD. W IT sprawa jest jeszcze inna, bo pierwszy błąd doziemny nie oznacza zwykle natychmiastowego odłączenia całego układu, więc trzeba patrzeć szerzej niż na jedną liczbę.
To właśnie dlatego ten sam odczyt może być „dobry” w jednym systemie i niewystarczający w innym. Gdy już wiem, jaki jest układ sieci, łatwiej przejść do praktycznych kroków naprawczych, jeśli wynik nie mieści się w założeniach.
Co robię, gdy wynik jest za wysoki
Gdy wynik wychodzi niekorzystnie, nie szukam od razu skrótów. Najpierw rozdzielam problem na to, co da się poprawić w istniejącej instalacji, i na to, co wymaga zmiany projektu. W praktyce najczęściej sprawdzam kilka rzeczy po kolei, bo to one przynoszą najszybszy efekt.
- Sprawdzam zaciski - luźny albo zabrudzony styk potrafi zawyżyć wynik bardziej, niż sugeruje wygląd rozdzielnicy.
- Oglądam trasę przewodu - jeśli obwód jest zbyt długi, czasem trzeba go podzielić na krótsze odcinki albo inaczej rozłożyć punkty zasilania.
- Weryfikuję przekrój żył - przy projektowaniu nowego obwodu większy przekrój często daje prostsze i pewniejsze rozwiązanie niż późniejsze „ratowanie” instalacji.
- Porównuję wynik z typem zabezpieczenia - czasem problemem nie jest sama instalacja, tylko niedopasowane zabezpieczenie do realnych warunków pętli.
- Sprawdzam RCD - jeśli ochrona ma opierać się na różnicówce, trzeba upewnić się, że jej parametry faktycznie pasują do obwodu.
- Powtarzam pomiar po korekcie - dopiero drugi odczyt pokazuje, czy poprawka realnie coś zmieniła.
Jeżeli wynik jest tylko trochę gorszy od oczekiwanego, nie zakładam automatycznie, że „jakoś to będzie”. W elektryce margines bezpieczeństwa ma znaczenie, a graniczne wartości bywają zdradliwe, zwłaszcza gdy instalacja starzeje się, grzeje albo pracuje z obciążeniem innym niż w dniu pomiaru. Dlatego najlepiej traktować ten parametr jako szybki test kondycji całego obwodu, a nie pojedynczą liczbę do odhaczenia w protokole.
Dobrze zmierzona i dobrze zinterpretowana impedancja pętli zwarcia daje coś więcej niż zgodność z normą. Daje spokój, że przy awarii zabezpieczenie zadziała wtedy, kiedy powinno, a nie dopiero wtedy, gdy problem zdąży się rozwinąć w coś poważniejszego.
