W elektronice warystor robi jedną konkretną rzecz: przejmuje krótkie przepięcia, zanim uszkodzą zasilacz, płytkę sterującą albo wrażliwy układ na wejściu. W praktyce liczy się nie tylko sama zasada działania, ale też dobór napięcia, energia udaru i miejsce montażu, bo od tego zależy, czy zabezpieczenie zadziała skutecznie. Poniżej wyjaśniam to bez zbędnej teorii, za to z naciskiem na to, co naprawdę przydaje się przy zakupie, naprawie i projektowaniu.
Najważniejsze rzeczy do zapamiętania
- To nieliniowy element ochronny, który przy normalnym napięciu ma dużą rezystancję, a przy przepięciu gwałtownie przewodzi.
- Najczęściej stosuje się go do tłumienia impulsów z sieci, zasilaczy, silników i linii narażonych na zakłócenia.
- Przy doborze trzeba patrzeć na napięcie pracy, poziom ograniczania, energię udaru i rozmiar obudowy.
- Sam nie załatwia wszystkiego: w wielu układach powinien współpracować z bezpiecznikiem, transilem albo iskiernikiem.
- Po przepięciu warto sprawdzić stan elementu, bo silny impuls potrafi go trwale osłabić, nawet jeśli urządzenie jeszcze działa.
Co robi ten element i dlaczego chroni elektronikę
Najprościej mówiąc, ten element zachowuje się odwrotnie niż zwykły rezystor liniowy. Przy napięciu roboczym praktycznie nie przeszkadza w pracy układu, ale gdy napięcie skacze ponad bezpieczny próg, zaczyna bardzo mocno przewodzić i odprowadza energię do masy albo do drugiej żyły zasilania. Dzięki temu wrażliwe części obwodu widzą mniejsze napięcie szczytowe, a nie pełny impuls z sieci czy przewodu.
To, co dla mnie jest najważniejsze, to jego nieliniowa charakterystyka. W normalnych warunkach ma wysoką rezystancję, a po przekroczeniu progu przechodzi w stan znacznie niższej impedancji. Tę właściwość wykorzystuje się głównie do ochrony przed przepięciami chwilowymi, czyli takimi, które trwają krótko, ale potrafią zniszczyć wejście sterownika, zasilacz impulsowy albo port komunikacyjny.
W praktyce nie traktuję go jako „magicznej tarczy”, tylko jako szybką pierwszą linię obrony. Najlepiej sprawdza się wtedy, gdy energia impulsu jest duża, a układ potrzebuje prostego, pasywnego zabezpieczenia działającego bez logiki sterującej. To prowadzi wprost do pytania, jak ten mechanizm wygląda od środka i jakie parametry warto czytać na obudowie albo w nocie katalogowej.
Jak działa w praktyce i co oznaczają parametry
W nowoczesnych wersjach najczęściej spotyka się elementy oparte na tlenku cynku. Ich działanie wynika z budowy ziarnistej: przy małych napięciach granice ziaren zachowują się jak wysoka bariera, a przy dużym napięciu bariera „otwiera się” i prąd może popłynąć dużo łatwiej. Dla użytkownika efekt jest prosty: urządzenie ma być niewidoczne w normalnej pracy, ale bardzo aktywne w chwili impulsu.
W dokumentacji zwykle spotkasz kilka nazw, które łatwo pomylić:
- napięcie pracy - maksymalne napięcie ciągłe, przy którym element ma dalej być w praktyce nieaktywny,
- napięcie ograniczania - poziom, do którego zbijane jest krótkie przepięcie przy określonym prądzie,
- energia udaru - ilość energii, jaką może rozproszyć bez uszkodzenia,
- prąd udarowy - maksymalny impuls, który jest w stanie bezpiecznie przyjąć,
- pojemność - ważna głównie w liniach sygnałowych, bo zbyt duża może spowalniać sygnał lub go zniekształcać.
Jest jeszcze jeden praktyczny niuans: wartość „na papierze” nie mówi wszystkiego. Ten sam typ może mieć podobne napięcie pracy, ale zupełnie inną zdolność pochłaniania energii zależnie od średnicy dysku, obudowy i konstrukcji. Dlatego przy porównywaniu modeli patrzę nie tylko na napięcie, ale też na to, jakie środowisko ma chronić i jak duże są spodziewane impulsy. Następny krok to odpowiedź na bardziej przyziemne pytanie: gdzie taki element ma sens, a gdzie lepiej postawić na inne zabezpieczenie.
Gdzie naprawdę się przydaje, a gdzie nie wystarczy sam
Najczęściej spotykam go w zasilaczach sieciowych, listwach przeciwprzepięciowych, sterownikach LED, sprzęcie AGD, napędach, płytkach przemysłowych i prostych układach automatyki. Tam jego zadanie jest jasne: przejąć chwilowy skok z sieci 230 V AC albo z obwodu indukcyjnego, zanim zrobi to coś droższego, trudniejszego w wymianie albo po prostu niebezpiecznego dla całego urządzenia.
W domowych i biurowych urządzeniach dobrze sprawdza się jako element „na wejściu” zasilania. W praktyce oznacza to miejsce blisko punktu, przez który zakłócenie wchodzi do układu. Przy długich przewodach, instalacjach zewnętrznych albo liniach narażonych na wyładowania atmosferyczne sam nie wystarczy, bo impuls może być zbyt duży albo zbyt szybki. Wtedy sensownie jest łączyć go z innymi rozwiązaniami, na przykład z bezpiecznikiem, transilem albo iskiernikiem.
Właśnie tutaj pojawia się granica użyteczności: ten element świetnie ścina krótkie przepięcia, ale nie naprawi złej architektury zasilania, źle poprowadzonej masy ani zbyt długiego prowadzenia ścieżek. Jeśli układ ma być naprawdę odporny, trzeba myśleć o nim jako o jednym z kilku zabezpieczeń, a nie o jedynym bohaterze. Z tego miejsca naturalnie przechodzę do doboru, bo dobry model zaczyna się od właściwych parametrów, nie od samego kształtu obudowy.
Jak dobrać odpowiedni model bez zgadywania
Ja zwykle zaczynam od odpowiedzi na cztery pytania: jakie napięcie ma obwód, jak duży impuls może się pojawić, co dokładnie chronię i ile miejsca mam na płytce. Dopiero potem porównuję konkretne serie. To prostsze niż wygląda, o ile trzymasz się kilku parametrów naraz, a nie tylko jednego napisu z katalogu.
| Parametr | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Napięcie pracy | Ma być wyższe od maksymalnego napięcia ciągłego obwodu | Jeśli będzie za niskie, element zacznie się niepotrzebnie grzać i starzeć |
| Napięcie ograniczania | Ma być niższe niż dopuszczalne napięcie chronionego układu | Chroniony układ nie może widzieć zbyt wysokiego impulsu |
| Energia i prąd udarowy | Dopasuj do spodziewanych przepięć, nie do „średniego” obciążenia | To decyduje o przeżywalności przy burzach, przełączeniach i zakłóceniach indukcyjnych |
| Rozmiar obudowy | Większy zwykle znaczy wyższą odporność energetyczną | Przy tym samym napięciu większy dysk często zniesie więcej energii |
| Pojemność | W liniach danych wybieraj element o możliwie małej pojemności | Zbyt duża pojemność pogarsza sygnał i może spowolnić transmisję |
| Zabezpieczenie termiczne | Przy pracy na sieci warto rozważyć wersję z odcięciem termicznym | Chroni przed skutkami długotrwałego uszkodzenia lub przegrzania |
Przy polskiej sieci 230 V AC pamiętam jeszcze jedną rzecz: 230 V to wartość skuteczna, a nie szczytowa. Szczyt wynosi około 325 V, więc nie dobiera się elementu „na 230 V”, tylko z odpowiednim zapasem. W praktyce często spotyka się klasy około 275 VAC, ale zawsze sprawdzam kartę katalogową, bo sama liczba na obudowie nie mówi nic o energii, pojemności i jakości współpracy z resztą układu.
Jeśli pracujesz po stronie niskonapięciowej, na przykład przy 12 V, 24 V albo 48 V DC, zasada jest podobna: napięcie ciągłe ma mieścić się poniżej progu pracy, a napięcie ograniczania ma być bezpieczne dla reszty elektroniki. To właśnie tu najłatwiej popełnić błąd, bo zbyt „mocny” element nie zawsze jest lepszy. Następny temat to typowe potknięcia, które widzę najczęściej w naprawach i montażach.
Najczęstsze błędy przy montażu i diagnozie
Największy błąd to traktowanie go jak części, którą można wlutować „byle podobną”. W ochronie przeciwprzepięciowej podobieństwo obudowy niewiele znaczy, jeśli nie zgadzają się napięcie pracy, poziom ograniczania i energia udarowa. Drugi częsty problem to montaż daleko od wejścia zasilania. Każdy dodatkowy centymetr przewodu i ścieżki zwiększa indukcyjność, a to osłabia skuteczność ochrony.
Z mojej praktyki wynika też, że wiele osób zapomina o zabezpieczeniu współpracującym. Jeśli impuls jest duży, sam element może przejąć energię tylko przez chwilę, a potem przegrzać się albo ulec zwarciu. Dlatego w układach sieciowych sens ma połączenie z bezpiecznikiem lub termicznym odcięciem. Bez tego awaria jednego komponentu potrafi przerodzić się w większy problem.
Przy diagnozie patrzę na trzy rzeczy:
- pęknięcia, przebarwienia i ślady osmalenia na obudowie,
- nietypowe grzanie się po włączeniu urządzenia,
- zadziałanie bezpiecznika po wcześniejszym przepięciu.
Multimetr ustawiony na zwykły test oporu nie daje pełnego obrazu, bo pracuje na zbyt małym napięciu, żeby wymusić realne przewodzenie. To oznacza, że „wygląda dobrze na mierniku” nie znaczy jeszcze „jest zdrowy”. Z tego powodu często wymieniam taki element profilaktycznie po poważnym zdarzeniu, a nie dopiero wtedy, gdy sprzęt znów odmówi posłuszeństwa. Skoro już wiesz, jak go dobierać i rozpoznawać problemy, pora uporządkować go na tle innych zabezpieczeń.
Czym różni się od TVS, bezpiecznika i iskiernika

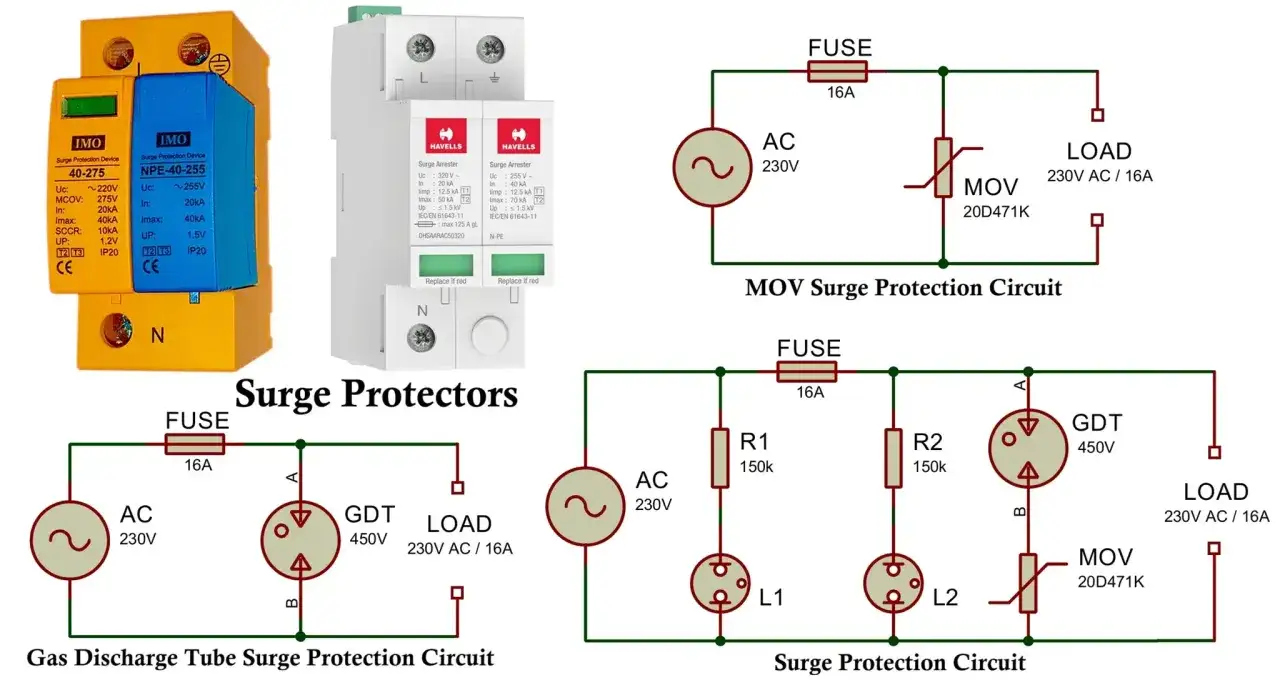

W praktyce najczęściej porównuję go z trzema rozwiązaniami: TVS, bezpiecznikiem i iskiernikiem gazowym. TVS, czyli dioda przeciwprzepięciowa, ogranicza napięcie zwykle dokładniej i niżej, ale gorzej radzi sobie z bardzo dużą energią. Bezpiecznik nie ogranicza impulsu, tylko odcina obwód po przekroczeniu prądu. Iskiernik gazowy, znany też jako GDT, przyjmuje bardzo duże udary, ale reaguje wolniej i częściej nadaje się do linii zewnętrznych lub telekomunikacyjnych.
| Rozwiązanie | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| MOV | Dobra absorpcja energii, prosta aplikacja, szybka reakcja | Starzeje się po silnych impulsach, ma ograniczoną precyzję ograniczania | Zasilanie sieciowe, urządzenia domowe i przemysłowe, listwy ochronne |
| TVS | Niższe napięcie ograniczania, dobra ochrona wrażliwych wejść | Niższa odporność energetyczna niż w cięższych aplikacjach zasilania | Porty sygnałowe, linie danych, niskonapięciowa elektronika |
| Bezpiecznik | Odłącza obwód po awarii, tani i prosty | Nie ogranicza przepięcia, reaguje dopiero na prąd i z opóźnieniem | Ochrona przeciwpożarowa i odcięcie uszkodzonego obwodu |
| Iskiernik gazowy | Bardzo duża odporność na energię i prąd udarowy | Wolniejszy, zwykle mniej precyzyjny w ograniczaniu napięcia | Telekomunikacja, linie narażone na silne impulsy, instalacje zewnętrzne |
W skrócie: jeśli chcesz chronić zasilacz lub sprzęt sieciowy przed krótkim, mocnym przepięciem, ten element jest bardzo wygodny. Jeśli chronisz bardzo czuły układ logiczny, częściej wygrywa TVS. Jeśli potrzebujesz odciąć uszkodzony obwód, liczy się bezpiecznik. A gdy mówimy o dużych udarach z zewnątrz, bywa, że najlepszy efekt daje układ mieszany, nie pojedynczy komponent. Na koniec zostawiam prostą listę rzeczy, które sam sprawdzam przed zakupem albo wymianą.
Co sprawdzam przed zakupem albo wymianą
- Czy chronię sieć AC, napięcie DC, czy linię sygnałową.
- Jakie jest maksymalne napięcie ciągłe i czy mam do niego realny zapas.
- Jakie napięcie ograniczania może zaakceptować chroniony układ.
- Czy energia udaru i rozmiar obudowy pasują do spodziewanych zakłóceń.
- Czy w pobliżu jest bezpiecznik, element termiczny albo inne zabezpieczenie odcinające.
- Czy nowy element ma taką samą rolę, a nie tylko podobny wygląd.
Jeśli wymieniasz warystora po przepięciu, nie zakładaj, że dowolny zamiennik o podobnych wymiarach będzie równie bezpieczny. W tym temacie lepiej kierować się parametrami niż intuicją, bo drobna różnica w napięciu pracy albo energii udarowej potrafi zdecydować o tym, czy układ przetrwa następny skok napięcia. Gdy patrzę na takie zabezpieczenie praktycznie, traktuję je jak tani element, który ma uratować droższą elektronikę, i właśnie dlatego warto dobrać go starannie.
