Tranzystor to jeden z tych elementów, bez których współczesna elektronika po prostu by nie działała. W praktyce służy do wzmacniania sygnałów, sterowania większym prądem i budowania szybkich przełączników w układach zasilania, automatyki czy audio. Poniżej wyjaśniam, jak działa, jakie są jego najważniejsze odmiany i na co zwracać uwagę, żeby dobrać go rozsądnie, a nie na oko.
Najważniejsze informacje w skrócie
- Ten element półprzewodnikowy może pracować jako wzmacniacz albo jako przełącznik.
- W praktyce najczęściej spotkasz wersję bipolarną i polową, a każda z nich ma inne wymagania sterujące.
- Przy doborze liczą się przede wszystkim napięcie, prąd, straty cieplne i sposób sterowania.
- W odmianach polowych ogromne znaczenie mają ładunek bramki i szybkość przełączania.
- Najczęstsze błędy wynikają nie z wad części, tylko z pominięcia temperatury, przepięć i ograniczeń układu sterującego.
Jak działa tranzystor w praktyce
Najprościej mówiąc, to element, który pozwala jednym małym sygnałem sterować większym przepływem prądu. W zależności od konstrukcji robi to nieco inaczej, ale efekt jest podobny: układ może wzmacniać sygnał albo bardzo szybko włączać i wyłączać obciążenie. Właśnie dlatego ten sam typ komponentu trafia zarówno do prostych układów z diodą LED, jak i do bardziej wymagającej elektroniki mocy.

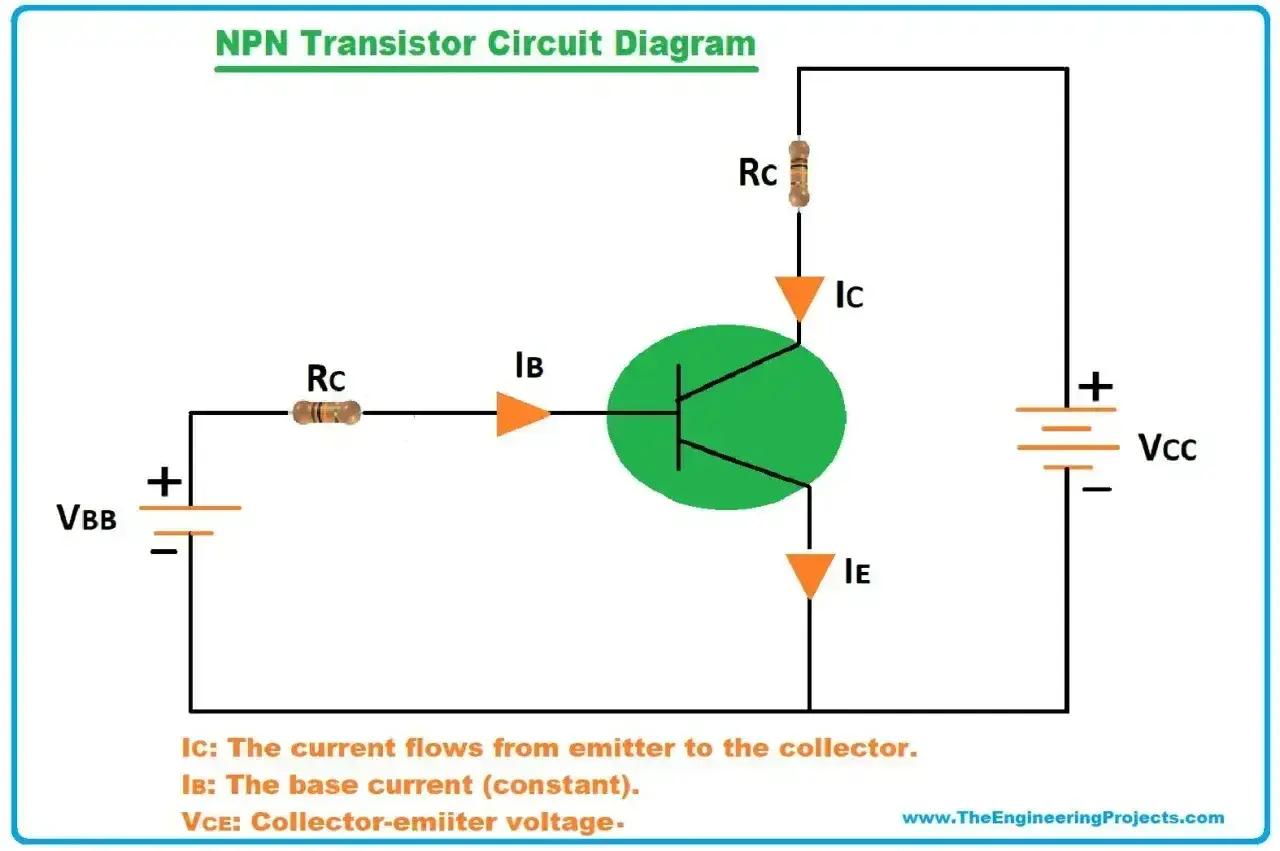

Sterowanie prądem w wersji bipolarnej
W odmianie bipolarnej niewielki prąd bazy otwiera większy prąd między kolektorem a emiterem. To rozwiązanie dobrze sprawdza się w prostych wzmacniaczach i w układach, gdzie liczy się przewidywalna praca w zakresie liniowym. Trzeba jednak pamiętać, że baza wymaga ciągłego sterowania, a złącze baza-emiter zachowuje się podobnie do diody krzemowej, więc w praktyce przewodzenie zaczyna się zwykle w okolicach 0,6-0,7 V.
Przeczytaj również: Jakim klejem skleić basen, aby uniknąć kosztownych napraw?
Sterowanie napięciem w wersji polowej
W wersji polowej sygnał sterujący podaje się na bramkę, a nie na bazę. Sama bramka nie pobiera stałego prądu w takim sensie jak w układzie bipolarnym, ale ma własną pojemność, którą trzeba ładować i rozładowywać. Dlatego przy szybkich przełączeniach ważny staje się nie tylko sam poziom napięcia sterującego, lecz także ładunek bramki i rezystancja w jej torze. Z mojego punktu widzenia to właśnie ten detal najczęściej decyduje, czy układ działa chłodno i pewnie, czy grzeje się bez wyraźnego powodu.
Ta różnica między sterowaniem prądem i napięciem dobrze pokazuje, dlaczego nie ma jednego uniwersalnego rozwiązania do wszystkich układów. Od niej przechodzę płynnie do praktycznego wyboru rodzaju elementu.

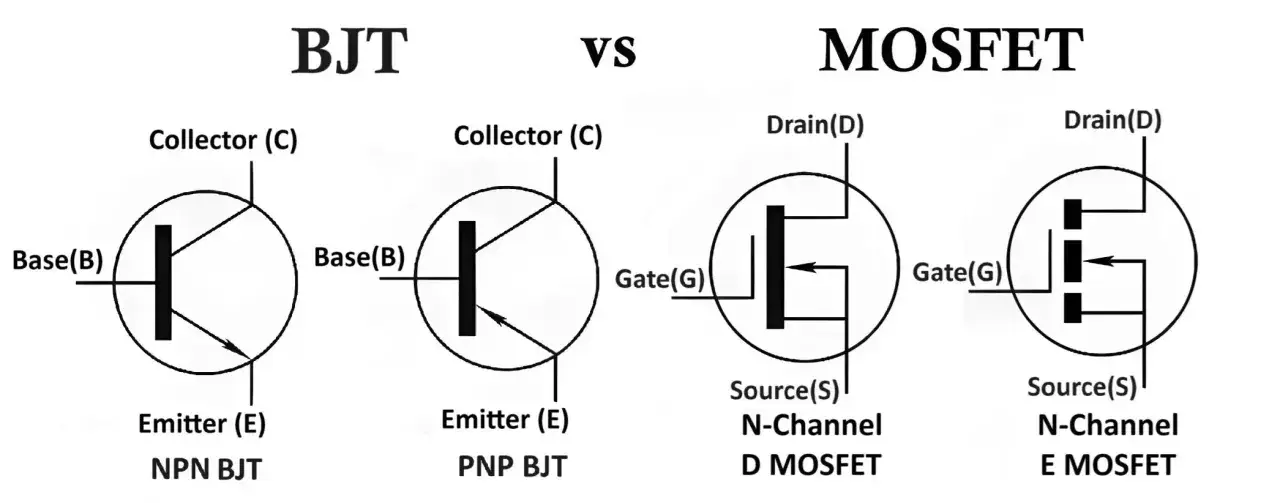

Najważniejsze rodzaje i kiedy się je wybiera
W codziennej elektronice najczęściej wybór sprowadza się do dwóch rodzin: bipolarnej i polowej. Czasem pojawia się też trzecia grupa, czyli elementy mocy do większych napięć i prądów, ale w typowych projektach domowych i serwisowych to właśnie pierwsze dwie odmiany dominują. Różnice nie są akademickie. One realnie wpływają na straty, temperaturę i sposób sterowania.
| Typ | Jak jest sterowany | Mocne strony | Ograniczenia | Gdzie ma sens |
|---|---|---|---|---|
| Bipolarny | Prądem bazy | Prosty, dobrze znany, wygodny w wielu układach analogowych | Wymaga ciągłego sterowania i dokładniejszej kontroli prądu | Wzmacniacze, prostsze stopnie sterujące, układy małosygnałowe |
| Polowy | Napięciem na bramce | Szybkie przełączanie, małe straty przewodzenia przy dobrym doborze | Trzeba uważać na ładunek bramki, przegrzewanie i parametry sterownika | Zasilacze impulsowe, LED-y, silniki, sterowanie obciążeniami |
| IGBT | Napięciem na bramce, jak w układach polowych | Dobrze radzi sobie przy większych mocach i wyższych napięciach | Zwykle nie jest tak szybki jak nowoczesne rozwiązania polowe | Falowniki, napędy, elektronika mocy |
W rodzinie elementów polowych bardzo często wygrywa wersja typu N, bo zwykle daje mniejsze straty. Wersja typu P bywa wygodna w prostych układach po stronie zasilania, ale często płaci się za to wyższą rezystancją kanału w stanie włączenia. To drobna różnica na schemacie, a duża w temperaturze pracy.
Kiedy już wiadomo, jaką odmianę wybrać, łatwiej zobaczyć, gdzie te elementy pracują na co dzień i dlaczego nie wszędzie opłaca się stosować to samo rozwiązanie.
Gdzie spotkasz je na co dzień
W praktyce ten komponent jest wszędzie tam, gdzie trzeba coś wzmocnić albo czymś szybko sterować. Najczęściej nie widać go na pierwszy rzut oka, bo siedzi w środku większego układu, ale to on wykonuje większość „brudnej roboty”. Poniżej są miejsca, w których pojawia się najczęściej.
- Wzmacniacze audio i małosygnałowe - tu ważna jest liniowość, stabilny punkt pracy i niskie zniekształcenia.
- Zasilacze impulsowe - tutaj liczy się szybkie przełączanie i małe straty, bo od tego zależy sprawność całego układu.
- Sterowanie przekaźnikami, silnikami i taśmami LED - element działa jak klucz i odciąża mikrokontroler od bezpośredniego zasilania obciążenia.
- Układy logiczne i interfejsy - pomaga dopasować sygnały, poziomy napięć i prądy między różnymi blokami systemu.
Najważniejsze rozróżnienie brzmi dla mnie zawsze tak samo: czy układ ma pracować liniowo, czy jako klucz. Od tego zależy dobór parametrów, a więc kolejny krok w całym procesie.
Jak dobrać właściwy element do projektu
Ja zaczynam od pięciu rzeczy i dopiero potem patrzę na konkretny symbol w katalogu. To podejście jest zwyczajnie bezpieczniejsze niż wybieranie po samej cenie albo po jednej, najlepiej wyglądającej liczbie z tabeli producenta.
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Napięcie pracy | Wartość znamionową i zapas na przepięcia | Obciążenia indukcyjne i zakłócenia potrafią podnieść napięcie szybciej, niż sugeruje schemat |
| Prąd | Prąd ciągły i impulsowy | Rozruch silnika, ładowanie kondensatorów czy zwarcie chwilowe tworzą piki, których nie widać w spokojnej pracy |
| Straty | VCE(sat) albo RDS(on), czyli spadek napięcia lub rezystancję kanału po włączeniu | To bezpośrednio przekłada się na grzanie i sprawność |
| Sposób sterowania | Wymagany prąd bazy, poziom napięcia bramki, ładunek bramki | Musi pasować do mikrokontrolera, drivera albo układu pośredniczącego |
| Obudowa i chłodzenie | Rodzaj obudowy, pole miedzi na PCB, radiator | Nawet dobry element przegrzeje się, jeśli ciepło nie ma jak uciec |
Warto też pamiętać o sterowaniu po stronie wysokiej. Jeśli element ma pracować przy dużym napięciu, na przykład około 400 V i więcej, zwykły sygnał z mikrokontrolera zwykle nie wystarczy. W takich układach potrzebny bywa driver bootstrapowy albo zasilanie pływające, a przy wysokich napięciach sensowna staje się także izolacja sterowania. To nie jest detal dla upiększenia schematu, tylko warunek bezpiecznej pracy.
Skoro dobór zależy od kilku parametrów naraz, łatwo popełnić błędy, które na początku wyglądają niewinnie. Właśnie dlatego ostatnia praktyczna rzecz to lista pułapek, które widuję najczęściej.
Najczęstsze błędy przy użyciu i diagnozowaniu
Najwięcej problemów nie bierze się z wad samego elementu, tylko z błędnego założenia, że wystarczy „podmienić na mocniejszy”. W elektronice to rzadko działa. Jeśli układ grzeje się, nie przełącza albo zachowuje niestabilnie, zwykle winny jest dobór sterowania, brak zapasu albo źle rozwiązana termika.
- Mylenie progu otwarcia z pełnym włączeniem - szczególnie w odmianach polowych próg nie oznacza jeszcze małych strat; trzeba patrzeć na parametry podane dla rzeczywistego napięcia sterującego.
- Za słabe albo za wolne sterowanie - zbyt duży rezystor w torze bazy lub bramki spowalnia przełączanie, co zwiększa straty i temperaturę.
- Ignorowanie temperatury - podgrzany element ma zwykle gorsze warunki pracy, a układ bez porządnego odprowadzenia ciepła szybko wychodzi poza komfortowy zakres.
- Brak ochrony przy obciążeniach indukcyjnych - cewka, przekaźnik czy silnik potrafią wygenerować przepięcie, więc dioda swobodnego biegu albo inny układ tłumiący nie jest opcją „na później”.
- Pomijanie SOA - safe operating area, czyli bezpieczny obszar pracy, określa jednocześnie napięcie, prąd i czas, w którym element może pracować bez ryzyka uszkodzenia.
W praktyce te błędy są bardzo przewidywalne. Jeśli od razu pilnujesz temperatury, przepięć i tempa przełączania, układ staje się znacznie prostszy do uruchomienia i mniej kapryśny podczas testów.
Trzy parametry, od których zaczynam ocenę układu
Gdy patrzę na nowy schemat, nie zaczynam od nazwy obudowy ani od samego symbolu. Najpierw sprawdzam napięcie, prąd i temperaturę, bo to te trzy rzeczy decydują, czy układ ma szansę działać stabilnie. Dopiero później patrzę na to, czy sterowanie jest prądowe czy napięciowe, oraz czy potrzebny będzie dodatkowy driver, radiator albo zabezpieczenie przed przepięciem.
- Jeśli układ ma przełączać szybko, szukam niskich strat i sensownego sterownika.
- Jeśli ma wzmacniać sygnał, ważniejsza bywa liniowość niż rekordowa sprawność.
- Jeśli pracuje z cewką, silnikiem albo przekaźnikiem, ochrona przed przepięciem jest obowiązkowa.
To podejście zwykle oszczędza więcej czasu niż polowanie na „najmocniejszą” część z katalogu. W elektronice wygrywa nie element najbardziej imponujący na papierze, tylko ten, który pasuje do warunków pracy i daje zapas tam, gdzie naprawdę jest potrzebny.
