W elektronice opór przewodnika wpływa na prąd, spadek napięcia i ilość ciepła w układzie. To właśnie rezystancja decyduje, czy LED świeci bezpiecznie, przewód się nie grzeje i czy pomiar ma sens. Poniżej rozbieram temat na proste elementy: co oznacza opór, od czego zależy, jak go mierzyć i jak czytać wartości w praktyce.
Najważniejsze rzeczy, które warto wiedzieć, zanim ruszysz do pomiaru
- Im większy opór, tym mniejszy prąd przy tym samym napięciu.
- Na wartość oporu wpływają przede wszystkim materiał, długość, przekrój i temperatura.
- Najbezpieczniej mierzyć element poza zasilonym układem.
- Przy małych wartościach liczy się nie tylko sam odczyt, ale też tolerancja i moc elementu.
- Źle dobrany opór częściej powoduje grzanie, spadek napięcia albo zakłócenia niż całkowite „niedziałanie” układu.

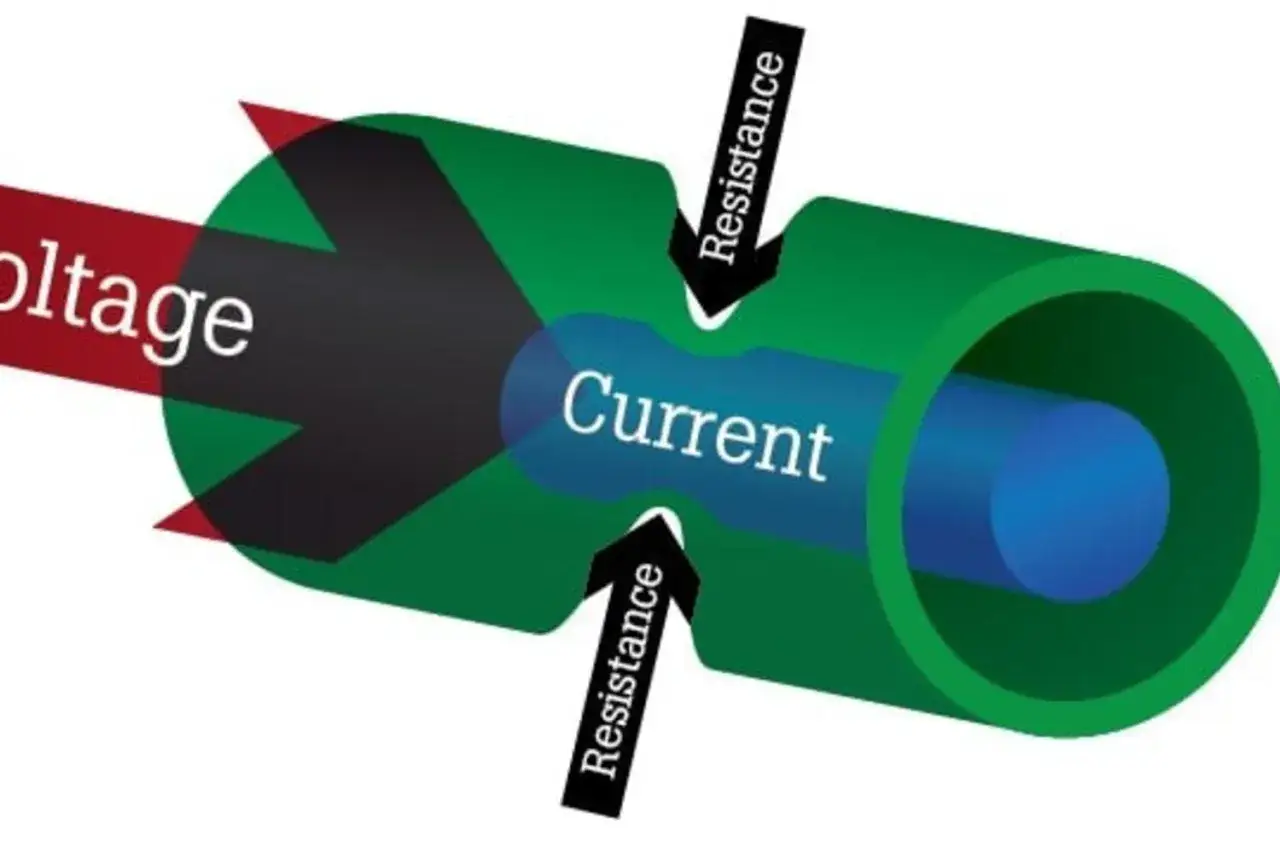

Co naprawdę opisuje opór elektryczny
Opór elektryczny mówi, jak mocno element utrudnia przepływ ładunku. W obwodach prądu stałego najprościej opisuje go wzór U = I × R: jeśli napięcie jest stałe, większy opór daje mniejszy prąd. Ja patrzę na to tak: opór nie „zjada” prądu bez powodu, tylko wymusza określony podział energii między elementami układu.
W praktyce warto rozróżnić dwa przypadki. W prostych obwodach DC opór zwykle wystarcza do opisu zachowania przewodnika lub rezystora, ale w układach z kondensatorami i cewkami dochodzi jeszcze impedancja, czyli szerszy opis zachowania przy prądzie przemiennym. Jeśli budujesz filtr, wzmacniacz albo liczysz reakcję na sygnał zmienny, sama wartość oporu nie domyka tematu.
To ważne, bo wiele błędów bierze się z mylenia „przewodzi słabo” z „nie przewodzi wcale”. W elektronice rzadko chodzi o zero-jedynkowe decyzje; częściej o to, ile prądu popłynie i gdzie zamieni się on w ciepło.
Skoro wiadomo, co opisuje opór, warto zobaczyć, od czego realnie zależy.
Od czego zależy wartość oporu w przewodniku
W przewodniku wartość oporu nie bierze się znikąd. Najczęściej zmienia ją kilka prostych cech materiału i geometrii, a kiedy je rozumiesz, łatwiej przewidzieć zachowanie kabla, ścieżki na płytce albo rezystora w układzie.
| Co zmienia opór | Jak działa | Co z tego wynika w praktyce |
|---|---|---|
| Materiał | Miedź stawia mały opór, stal większy, a niektóre stopy i materiały półprzewodnikowe zachowują się zupełnie inaczej. | Do przewodów zasilających wybiera się materiały o niskim oporze, a do czujników często takie, których opór da się kontrolować. |
| Długość | Im dłuższa ścieżka, tym większy opór. | Długi, cienki przewód szybciej powoduje spadek napięcia niż krótki odcinek o tej samej średnicy. |
| Przekrój | Grubszy przewodnik łatwiej przewodzi prąd. | W zasilaniu i torach o większym prądzie przekrój bywa ważniejszy niż sam materiał. |
| Temperatura | W metalach opór zwykle rośnie wraz z temperaturą. | Rozgrzany przewód lub rezystor może dawać inne wyniki niż zimny element wyjęty z szuflady. |
Najprostszy przykład z życia: cienka ścieżka na płytce, przez którą płynie za duży prąd, zaczyna się grzać i „gubić” napięcie. Właśnie dlatego przy zasilaniu silników, LED-ów czy grzałek tak ważne są szerokość ścieżki, grubość przewodu i chłodzenie. Jeśli układ pracuje z wyższą temperaturą, ten sam element może zachowywać się inaczej niż na biurku podczas testów. W półprzewodnikach i termistorach kierunek zmian bywa nawet odwrotny, więc nie wolno bezmyślnie przenosić zasad z miedzi na każdy materiał.
Skoro wiemy, co zmienia wartość oporu, pora przejść do najpraktyczniejszej części: jak zmierzyć ją tak, żeby wynik naprawdę coś mówił.

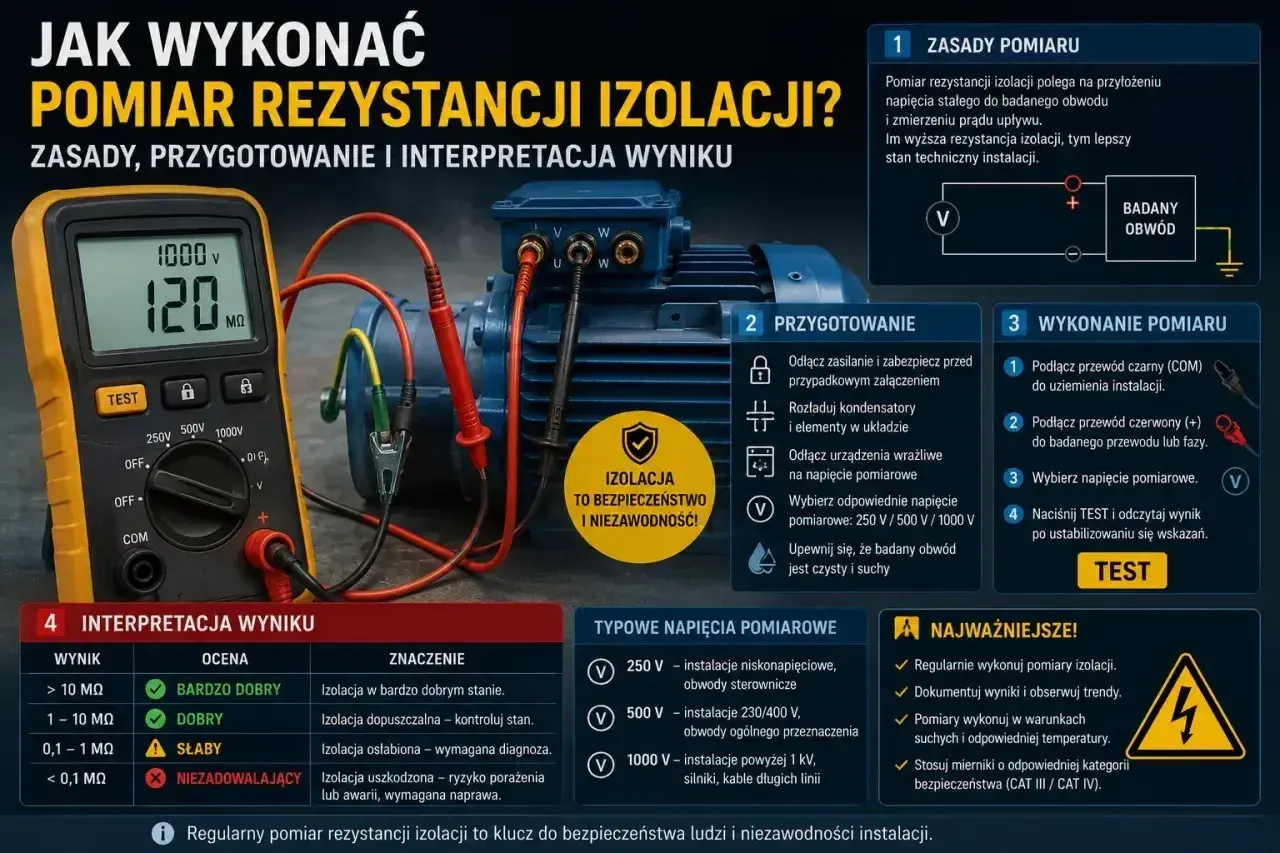

Jak mierzyć opór multimetrem bez typowych błędów
Pomiar oporu robię najczęściej multimetrem ustawionym na tryb Ω. Największy błąd widzę wtedy, gdy ktoś przykłada sondy do elementu, który nadal jest w zasilonym układzie. Najpierw odłącz zasilanie, a przy większych układach rozładuj kondensatory; inaczej odczyt może być przypadkowy, a w skrajnym przypadku uszkodzisz miernik.
- Ustaw zakres wyższy niż spodziewana wartość. Dla rezystora 1 kΩ zacznij od 2 kΩ lub 20 kΩ, a nie od najniższego zakresu.
- Jeśli to możliwe, odlutuj jedną nóżkę elementu. Pomiar „w układzie” bywa zafałszowany przez równoległe ścieżki i inne komponenty.
- Sprawdź, czy sondy i końcówki mają dobry kontakt. Utlenione wyprowadzenie potrafi udawać awarię elementu.
- Przy bardzo małych wartościach, zwykle poniżej około 1 Ω, zwykły multimetr może nie wystarczyć. Wtedy rozważa się pomiar czteroprzewodowy albo specjalistyczny miernik.
- Porównaj wynik z tolerancją. Rezystor 1 kΩ o tolerancji 5% może mieć wartość z grubsza między 950 Ω a 1050 Ω i nadal być poprawny.
Ja zwykle sprawdzam też, czy wynik nie „pływa”. Jeśli odczyt skacze przy poruszaniu sondami, problem bywa mechaniczny: luźny styk, mikropęknięcie ścieżki albo zabrudzenie na padzie. Taki objaw mówi więcej niż sam numer na ekranie miernika.
Kiedy odczyt mam już w ręku, patrzę jeszcze na tolerancję i moc, bo to one mówią, czy element naprawdę nadaje się do zadania.
Jak czytać wartości rezystorów i tolerancję
W praktyce sam opór nominalny to za mało. Dwa rezystory opisane jako 10 kΩ mogą zachowywać się inaczej, jeśli jeden ma tolerancję 1%, a drugi 10%, a dodatkowo różnią się mocą znamionową. To właśnie te dwa parametry najczęściej decydują, czy element pasuje do projektu.
Warto też pamiętać o jednostkach. 1 kΩ to 1000 Ω, a 1 MΩ to 1 000 000 Ω. Kiedy zaczynasz myśleć w tych przeliczeniach intuicyjnie, dużo łatwiej ocenić, czy dana wartość jest „mała”, „średnia” czy już naprawdę wysoka jak na konkretny obwód.
| Parametr | Co oznacza | Kiedy zwracam na to uwagę |
|---|---|---|
| Tolerancja 1% | Wąski zakres odchyłki od wartości nominalnej. | Układy pomiarowe, precyzyjne dzielniki napięcia, tor analogowy. |
| Tolerancja 5% | Najczęstszy kompromis między ceną a dokładnością. | Proste projekty, zasilanie LED-ów, większość zastosowań amatorskich. |
| Tolerancja 10% | Większa rozrzutowość wartości. | Mniej krytyczne obwody, gdzie niewielka zmiana nie psuje działania. |
| Moc 0,25 W | Element bezpiecznie rozprasza tylko ograniczoną energię w cieple. | Standardowe układy małej mocy, typowe płytki i sygnały sterujące. |
| Moc 0,5 W i więcej | Lepsza odporność na grzanie. | Gdy przez element płynie większy prąd albo spadek napięcia jest istotny. |
Przy wartości nominalnej warto też myśleć w prostych przedziałach. 220 Ω często ogranicza prąd LED, 1 kΩ bywa wygodnym punktem startowym w torach sygnałowych, a 10 kΩ bardzo często pojawia się w dzielnikach napięcia i jako podciąganie wejść. Z kolei 100 kΩ i 1 MΩ pomagają ograniczać pobór prądu, ale są bardziej wrażliwe na zakłócenia i upływy.
To dobry moment, żeby zobaczyć, gdzie opór faktycznie pomaga, a gdzie zaczyna przeszkadzać bardziej, niż się wydaje na pierwszy rzut oka.
Gdzie opór pomaga, a gdzie robi problem
W układach elektronicznych opór jest narzędziem, nie tylko ograniczeniem. Czasem wykorzystuję go świadomie, a czasem walczę z jego skutkami, bo ten sam parametr może zarówno chronić element, jak i psuć pomiar.
| Przypadek | Rola oporu | Na co uważać |
|---|---|---|
| Ograniczenie prądu LED | Chroni diodę przed zbyt dużym prądem. | Za duża wartość przygasi LED, za mała skróci jej życie. |
| Dzielnik napięcia | Pozwala uzyskać niższe napięcie z wyższego. | Za wysokie wartości zwiększają podatność na zakłócenia. |
| Podciąganie wejść | Ustala stan logiczny, gdy nikt nie steruje pinem. | Zbyt mały opór zwiększa pobór prądu, zbyt duży może zrobić sygnał niestabilny. |
| Ścieżki zasilające | Każdy opór powoduje spadek napięcia i grzanie. | W tanich lub wąskich ścieżkach problem wychodzi dopiero pod obciążeniem. |
| Czujniki i pomiary | Staje się częścią toru pomiarowego. | Tu liczy się nie tylko wartość, ale też stabilność w czasie i temperaturze. |
Największy błąd początkujących polega na tym, że patrzą wyłącznie na pojedynczy element, a nie na cały obwód. Ja częściej pytam: jaki prąd ma płynąć, ile mocy zamieni się w ciepło i czy ten opór nie popsuje następnego stopnia układu. To właśnie te trzy pytania zwykle prowadzą do dobrego projektu albo szybkiego wykrycia problemu.
Jeśli podczas naprawy lub projektowania pamiętasz o tych trzech pytaniach, dużo rzadziej wpadasz w ślepe uliczki.
Jak szybko odsiać błąd w oporze od problemu w całym układzie
- Sprawdzam, czy element był mierzony poza układem, bo równoległe gałęzie potrafią całkiem zmienić wynik.
- Weryfikuję moc znamionową, gdy rezystor jest ciepły, ciemnieje albo zmienia wartość po kilku minutach pracy.
- Patrzę na temperaturę otoczenia i nagrzewanie się sąsiednich elementów, bo opór rzadko pracuje w idealnych warunkach.
- Oceniając wynik, porównuję go z tolerancją, a nie z „idealną” liczbą z nadruku.
- Jeśli odczyt wydaje się dziwny, sprawdzam też zasilanie i styki, bo źródło problemu bywa zupełnie gdzie indziej.
Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: nie oceniaj samego wyniku na mierniku bez kontekstu prądu, temperatury i sposobu podłączenia. W elektronice opór prawie nigdy nie działa w próżni, więc najlepsze decyzje zapadają wtedy, gdy patrzysz na niego razem z napięciem, mocą i resztą obwodu.
