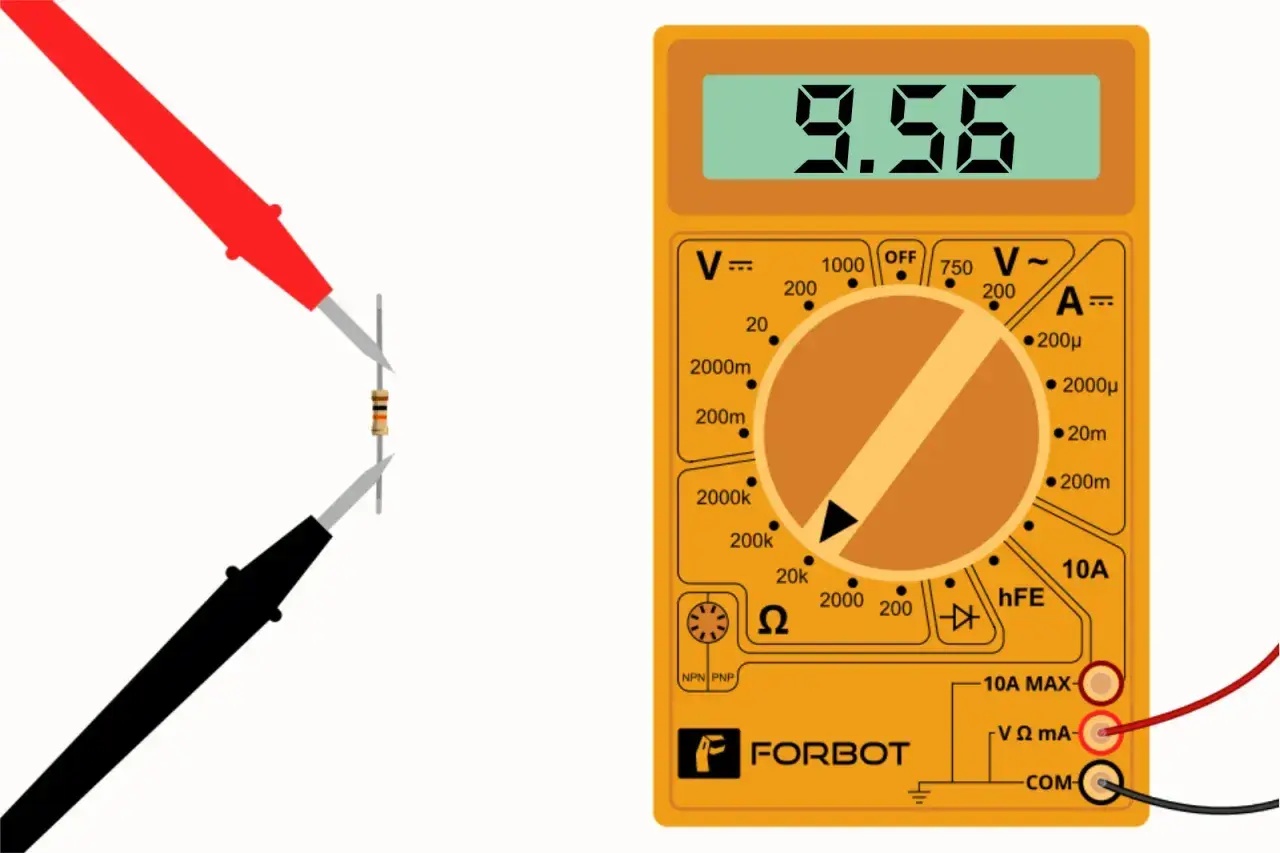

W elektronice rezystor jest jednym z tych elementów, których wpływ widać natychmiast: ogranicza prąd, dzieli napięcie, stabilizuje pracę układu i chroni delikatniejsze podzespoły. Jak podaje Vishay, taki element wykorzystuje się także do tłumienia sygnału, budowania obciążeń i tworzenia prostych dzielników napięcia. W tym artykule pokazuję, jak działa, jak dobrać jego parametry i na jakie błędy uważać przy projektowaniu lub naprawie.
Najważniejsze fakty o oporniku w elektronice
- To bierny element, który wprowadza kontrolowany opór i zamienia część energii w ciepło.
- Najczęściej służy do ograniczania prądu, dzielenia napięcia i ustawiania stanów logicznych.
- Przy doborze liczą się przede wszystkim: wartość, tolerancja, moc, typ wykonania i rozmiar obudowy.
- W prostych układach zwykle wystarcza element metalizowany 1% o mocy 0,25 W, ale nie zawsze.
- W układach LED, zasilania i pomiarów łatwo popełnić błąd, jeśli patrzy się tylko na samą liczbę omów.
- Oznaczenia na obudowie bywają czytelne, ale w SMD częściej trzeba znać skróty i kod nadruku.
Czym jest opornik i po co się go stosuje
Najprościej mówiąc, to element, który stawia przepływowi prądu określony opór. Dzięki temu można spokojnie ułożyć pracę całego układu, zamiast liczyć na przypadek. W praktyce opornik rzadko działa „sam dla siebie” - zwykle współpracuje z diodą, tranzystorem, mikrokontrolerem albo zasilaczem.
Ja patrzę na niego przede wszystkim jak na narzędzie do porządkowania energii. Zbyt duży prąd? Ogranicza go. Zbyt wysoki poziom napięcia na wejściu? Pomaga go podzielić. Potrzeba stabilnego punktu pracy? Ustawia go. Potrzeba, by wejście cyfrowe nie „pływało”? Właśnie do tego też się przydaje.
Ważne jest jedno: ten element nie robi niczego magicznie. On po prostu realizuje prawa obwodów elektrycznych, a jego zachowanie opisują głównie opór, moc i temperatura. To dlatego w elektronice tak często wraca się do podstaw, zamiast szukać skomplikowanych obejść. Żeby dobrze go dobrać, trzeba najpierw wiedzieć, jak zachowuje się w praktyce.
Jak działa w praktyce
Podstawą jest prawo Ohma: U = I × R. Z tego wynika, że jeśli zwiększasz opór, przy tym samym napięciu maleje prąd. Dla projektanta to bardzo wygodne, bo z jednego wzoru da się wyprowadzić resztę zależności. Równie ważna jest moc tracona na elemencie: P = U × I, a także P = I² × R oraz P = U² / R.
To właśnie moc decyduje, czy element będzie pracował chłodno, czy zacznie się grzać. Jeśli przekroczysz jego możliwości, układ nie zawsze psuje się od razu, ale zwykle traci stabilność, dryfuje albo po czasie po prostu się uszkadza. Dlatego przy obliczeniach nie patrzę wyłącznie na wartość w omach. Patrzę też na to, ile ciepła trzeba bezpiecznie rozproszyć.
W praktyce taki element najczęściej spotkasz w czterech rolach:
- ogranicznik prądu - na przykład przy diodzie LED;
- dzielnik napięcia - gdy trzeba obniżyć poziom sygnału do bezpiecznej wartości;
- pull-up lub pull-down - gdy wejście cyfrowe ma mieć pewny stan logiczny;
- element pomiarowy - gdy na niewielkim spadku napięcia mierzy się prąd.
Jest jeszcze jeden detal, o którym początkujący często zapominają: przy wyższych częstotliwościach nie jest on idealnie „czysty” elektrycznie. Pojawia się pasożytnicza indukcyjność i pojemność, więc w szybkich układach liczy się nie tylko wartość nominalna, ale też technologia wykonania. Na tej bazie łatwo przejść do typów, bo różnią się nie tylko wyglądem, ale też precyzją i zachowaniem termicznym.
Jakie rodzaje spotkasz najczęściej
Nie każdy opornik zachowuje się tak samo. W codziennej pracy najważniejsze są trzy różnice: precyzja, moc i stabilność. Ja zwykle zaczynam od pytania, czy potrzebuję dużej mocy, dokładnego pomiaru, czy po prostu taniego i łatwo dostępnego elementu.
| Rodzaj | Co daje | Gdzie ma sens | Ograniczenia |
|---|---|---|---|
| Węglowy lub kompozytowy | Niska cena, prosta konstrukcja | Starszy sprzęt, proste naprawy | Większy szum, słabsza stabilność |
| Metalizowany | Dobra równowaga ceny i jakości | Większość układów ogólnych | Nie jest najlepszy do bardzo dużych mocy |
| Cienkowarstwowy | Lepsza precyzja i niższy szum | Układy analogowe, pomiary, referencje | Zwykle droższy od podstawowych typów |
| Drutowy | Duża moc i dobra odporność na obciążenie | Obciążenia testowe, zasilacze, grzałki | Większy rozmiar, możliwa indukcyjność |
| SMD thick film | Kompaktowy i tani | Elektronika użytkowa, małe płytki | Precyzja i stabilność zależą od serii |
| Precyzyjny thin film | Bardzo dobra stabilność | Pomiary, audio, układy referencyjne | Wyższy koszt |
Jeśli nie mam ostrych wymagań, najczęściej wybieram metalizowany element 1% o mocy 0,25 W. To bezpieczny punkt startowy dla wielu domowych i serwisowych zastosowań. Gdy jednak w grę wchodzą pomiary albo wysoka temperatura, sam „standardowy” wybór już nie wystarcza. Wtedy trzeba umieć odczytać oznaczenia bez zgadywania.
Jak odczytać oznaczenia i paski kolorów
W klasycznych elementach przewlekanych nadal króluje kod kolorów. Dla kogoś, kto widzi go pierwszy raz, wygląda jak zagadka, ale zasada jest prosta: pierwsze paski pokazują cyfry, kolejny mnożnik, a ostatni tolerancję. W nowszych projektach SMD częściej spotyka się nadruk liczbowy, na przykład 103, 4R7 albo 0R22.
| Oznaczenie | Co oznacza | Przykład |
|---|---|---|
| 4 paski | 2 cyfry, mnożnik i tolerancja | brązowy-czarny-czerwony-złoty = 1 kΩ, ±5% |
| 5 pasków | 3 cyfry, mnożnik i tolerancja | brązowy-czarny-czarny-czarny-brązowy = 100 Ω, ±1% |
| 6 pasków | Jak wyżej, plus współczynnik temperaturowy | stosowany w elementach precyzyjnych |
| 103 | 10 × 10³ | 10 kΩ |
| 4R7 | Litera R zastępuje przecinek | 4,7 Ω |
| 0R22 | Mała wartość z przecinkiem | 0,22 Ω |
Tu pojawia się praktyczna uwaga, którą zawsze powtarzam: samo odczytanie wartości nie kończy tematu. Dla poprawnego działania równie ważne są tolerancja, moc i warunki pracy. Na przykład 1 kΩ może być dobrą wartością, ale nie każdy egzemplarz o tej samej liczbie omów nada się do tego samego obciążenia. Właśnie dlatego następny krok to dobór parametrów do konkretnego układu.
Jak dobrać wartość, tolerancję i moc do projektu
Dobór zaczyna się od pytania: co ten element ma robić? Jeśli ma ograniczać prąd diody, liczę od napięcia zasilania, spadku na diodzie i pożądanego prądu. Jeśli ma ustalić stan logiczny wejścia, patrzę na pobór prądu i szybkość sygnału. Jeśli ma mierzyć prąd, liczy się nie tylko wartość, ale też bardzo niski spadek napięcia i stabilność termiczna.
W prostych projektach przydaje się kilka praktycznych reguł:
- dla LED często zaczynam od zakresu 220 Ω do 1 kΩ, a finalną wartość dobieram do jasności i prądu;
- dla pull-up i pull-down zwykle poruszam się w okolicach 4,7 kΩ do 100 kΩ, zależnie od układu;
- dla precyzyjnych torów analogowych wybieram 1% albo lepiej;
- dla zwykłych napraw często wystarcza 5%, o ile nie dotyczy to pomiarów ani zasilania;
- dla mocy zostawiam co najmniej 30% zapasu, a w cieplejszej obudowie nawet 50%.
Przykład z życia: jeśli obliczenia pokazują stratę 0,24 W, nie montuję elementu „na styk” z dokładnie taką samą mocą. W praktyce szukam wersji 0,5 W albo przynajmniej takiej, która pracuje z sensownym marginesem termicznym. To samo dotyczy rozmiaru SMD. Popularne obudowy, takie jak 0603, 0805 czy 1206, mają różne możliwości odprowadzania ciepła, ale konkretna wartość zawsze zależy od producenta i serii.
Ważne jest też rozróżnienie między doborem „działa” a doborem „działa dobrze”. W wielu amatorskich układach byle jaka zgodność wartości wystarczy na chwilę. W projekcie, który ma pracować dłużej, lepiej myśleć o tolerancji, temperaturze otoczenia, a nawet o tym, czy element nie będzie stale nagrzany obok transformatora, radiatora albo tranzystora mocy. Z taką perspektywą łatwiej uniknąć błędów montażowych i serwisowych.
Najczęstsze błędy, które psują układ
Najczęstszy problem widzę wtedy, gdy ktoś patrzy wyłącznie na liczbę omów. To za mało. Dwie sztuki o tej samej wartości mogą mieć zupełnie inne zachowanie, jeśli różnią się mocą, technologią lub tolerancją. W efekcie układ działa przez chwilę, a potem zaczynają się odchyłki, grzanie albo niestabilność.
- Zbyt mała moc znamionowa - element przegrzewa się, zmienia wartość albo uszkadza.
- Zła wartość przy LED - dioda świeci za słabo albo pobiera zbyt duży prąd.
- Przypadkowy dobór pull-up - wejście logiczne reaguje niestabilnie, szczególnie przy zakłóceniach.
- Ignorowanie temperatury - opór „odpływa” wraz z nagrzaniem i układ przestaje być powtarzalny.
- Mylenie kodu SMD - łatwo odczytać 103 jako 103 Ω, choć chodzi o 10 kΩ.
- Brak sprawdzenia rozmiaru i pola lutowniczego - teoretycznie dobry element nie pasuje mechanicznie do płytki.
Do tego dochodzi jeszcze jeden niuans: w niektórych zastosowaniach liczy się nie tylko moc, ale też dopuszczalne napięcie na samym elemencie. To szczególnie ważne w małych obudowach SMD i w torach, gdzie napięcie bywa wyższe, niż sugeruje sam prąd. Kiedy te pułapki są już jasne, zostaje ostatnia rzecz: szybka checklista przed zakupem lub wymianą.
Co sprawdziłbym przed zakupem albo wymianą elementu
Gdy wybieram element oporowy do konkretnego zadania, sprawdzam zawsze te same rzeczy: wartość, tolerancję, moc, typ wykonania, rozmiar obudowy i warunki pracy. To prosty zestaw, ale właśnie on najczęściej decyduje, czy układ będzie stabilny, czy tylko „w teorii poprawny”.
- Czy wartość rzeczywiście odpowiada funkcji w układzie.
- Czy tolerancja jest wystarczająca dla danego zastosowania.
- Czy moc znamionowa ma sensowny zapas względem strat.
- Czy technologia wykonania pasuje do częstotliwości i temperatury pracy.
- Czy obudowa mechanicznie pasuje do płytki i miejsca montażu.
- Czy wymieniany element ma podobne lub lepsze parametry niż oryginał.
Jeśli mam wątpliwości, biorę element o tej samej wartości, tej samej lub wyższej mocy i z zapasem miejsca na płytce. To zwykle daje więcej spokoju niż pogoń za idealnie „teoretycznym” doborem, który dobrze wygląda tylko na papierze.
