Silnik prądu stałego wciąż jest jednym z najprostszych napędów, jakie można spotkać w elektronice. W praktyce liczy się nie tylko sama zasada działania, ale też wybór odpowiedniej odmiany, dobór zasilania i to, jak uniknąć typowych problemów z regulacją albo zużyciem. W tym artykule rozkładam temat na części pierwsze i pokazuję, co naprawdę ma znaczenie przy zakupie, naprawie lub projektowaniu takiego układu.
Najważniejsze rzeczy o napędzie prądem stałym
- Moment obrotowy powstaje dzięki współpracy pola magnetycznego i prądu w wirniku.
- Wersja szczotkowa jest prostsza i tańsza, ale ma elementy zużywające się mechanicznie.
- Odmiana bezszczotkowa pracuje ciszej i dłużej, lecz wymaga sterownika elektronicznego.
- Przy doborze ważniejsze od samego napięcia są prąd rozruchowy, chłodzenie i czas pracy.
- Do małych projektów często wystarczą 3, 6, 12, 24 lub 48 V, ale to zawsze zależy od obciążenia.
Jak działa taki napęd i z czego się składa
Rdzeń działania jest prosty: nieruchomy stojan wytwarza pole magnetyczne, a przez uzwojenie wirnika płynie prąd. Gdy przewodnik z prądem znajduje się w polu magnetycznym, pojawia się siła, która wprawia wirnik w ruch. W praktyce oznacza to, że energia elektryczna zamienia się na obrót wału.
Ja najczęściej tłumaczę to tak: stojan „ustawia scenę”, wirnik reaguje na pole, a komutacja pilnuje, by napęd nie zatrzymał się po pierwszym pół obrocie. Dzięki temu silnik utrzymuje ruch w jednym kierunku i może pracować płynnie nawet przy częstym start-stop.
Stojan i wirnik
Stojan może być zbudowany z magnesów trwałych albo z uzwojeń wzbudzenia. Wirnik, nazywany też twornikiem, to część obracająca się na wale. W prostych układach jego konstrukcja jest celowo lekka, bo niższa bezwładność ułatwia szybki start i zmianę obrotów.
Komutator i szczotki
W odmianie szczotkowej komutator mechanicznie zmienia kierunek prądu w odpowiednim momencie obrotu. Szczotki dociśnięte do komutatora przekazują energię do wirnika, ale jednocześnie są elementem zużywalnym. To właśnie dlatego takie napędy są proste, lecz nie są bezobsługowe.
Przeczytaj również: Kiedy powstał Gdańsk? Odkryj fascynujące początki miasta
Praca jako generator
Ta sama maszyna może działać również odwrotnie. Jeśli wirnik zostanie napędzony z zewnątrz, zacznie wytwarzać napięcie, czyli zachowa się jak prądnica. To ważne przy hamowaniu regeneracyjnym, ale też wtedy, gdy mechanizm jest dociążony i zaczyna „pchać” napęd zamiast być przez niego napędzany.
Jakie odmiany spotyka się najczęściej
W praktyce pod jednym hasłem kryje się kilka konstrukcji, które różnią się sposobem wzbudzenia, komutacji i zachowaniem pod obciążeniem. Warto je rozróżniać, bo inaczej dobiera się napęd do prostej zabawki, a inaczej do urządzenia pracującego przez wiele godzin.
| Odmiana | Co ją wyróżnia | Plusy | Minusy | Gdzie ma sens |
|---|---|---|---|---|
| Szczotkowy z magnesami trwałymi | Najprostsza i bardzo popularna konstrukcja | Niska cena, łatwe zasilanie, szybki start | Szczotki, iskry, hałas i zużycie mechaniczne | Zabawki, proste mechanizmy, małe urządzenia |
| Szczotkowy szeregowy | Bardzo mocny moment startowy | Dobry rozruch pod dużym obciążeniem | Trudniejsza kontrola i ryzyko bardzo wysokich obrotów bez obciążenia | Elektronarzędzia i napędy, które muszą ruszać „z miejsca” |

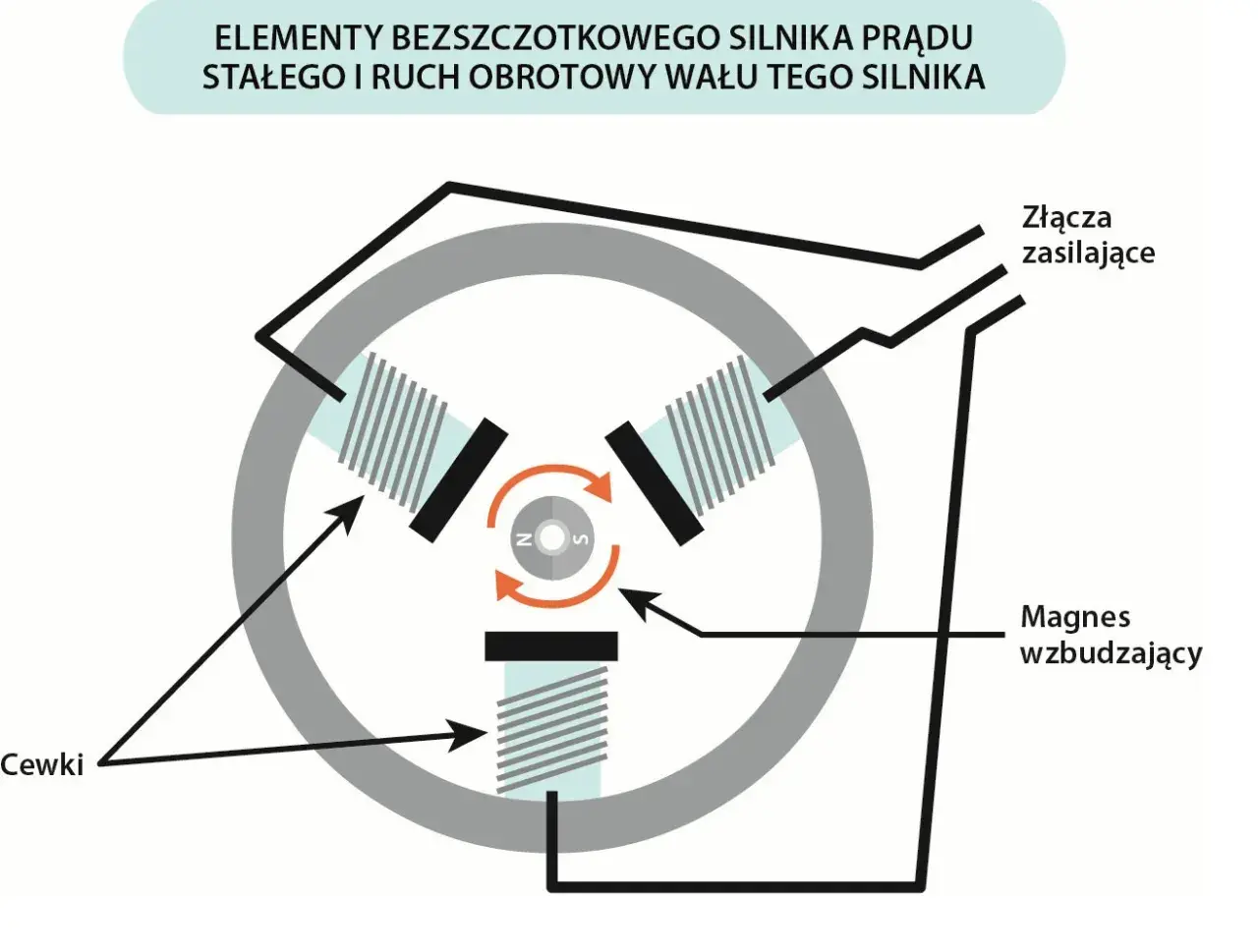

| Bezszczotkowy | Komutację przejmuje elektronika | Cichsza praca, dłuższa żywotność, zwykle lepsza sprawność | Wymaga sterownika i bardziej świadomego doboru elektroniki | Robotyka, wentylatory, precyzyjne napędy, urządzenia pracujące długo |
| Obcowzbudny | Osobne wzbudzenie i zasilanie twornika | Szeroki zakres regulacji prędkości | Większa złożoność układu | Automatyka i napędy przemysłowe |
Jeśli miałbym wybrać jedną rzecz, którą początkujący mylą najczęściej, to właśnie to, że wszystkie napędy z rodziny DC zachowują się podobnie. To nieprawda. Różnica między prostą wersją szczotkową a układem bezszczotkowym jest w praktyce duża, szczególnie gdy liczy się hałas, czas pracy i koszty serwisowania.
Gdzie sprawdza się najlepiej w elektronice i automatyce
Taki napęd najlepiej wypada tam, gdzie potrzebujesz prostego startu, łatwej regulacji i sensownego momentu obrotowego już od niskich obrotów. To właśnie dlatego spotyka się go w sprzęcie użytkowym, małej automatyce i urządzeniach, które muszą reagować szybko na zmianę obciążenia.
- W robotyce i modelarstwie liczy się lekki układ, szybka reakcja i proste sterowanie.
- W elektronarzędziach ważny jest mocny start i odporność na chwilowe przeciążenia.
- W napędach wycieraczek, rolet i małych siłownikach przydaje się stabilna praca przy zmiennym obciążeniu.
- W wentylatorach i pompach bezszczotkowe odmiany wygrywają ciszą i dłuższą żywotnością.
- W urządzeniach przenośnych ważne jest to, że można je zasilać z akumulatorów 3, 6, 12, 24 albo 48 V, zależnie od mocy i konstrukcji.
Ograniczenia też są realne. Jeśli napęd ma pracować bez przerwy przez długi czas, w wysokiej temperaturze albo w miejscu, gdzie nie chcesz żadnego iskrzenia, wersja szczotkowa zwykle nie jest najlepszym wyborem. W takich warunkach lepiej sprawdza się odmiana z komutacją elektroniczną, bo mniej się zużywa i daje lepszą kulturę pracy.
Jak dobrać zasilanie i sterowanie bez rozczarowań
Ja przy doborze takiego napędu zaczynam od trzech liczb: napięcia, prądu i czasu pracy. Sama wartość napięcia nie mówi jeszcze, czy układ ruszy pod obciążeniem, czy tylko zakręci się bez oporu. Ostatecznie to prąd wyznacza moment, a sterownik musi mieć zapas, żeby nie dusić silnika przy starcie.
| Parametr | Dlaczego ma znaczenie | Co sprawdzić w praktyce |
|---|---|---|
| Napięcie | Wpływa na prędkość i zakres pracy | Czy źródło zasilania jest zgodne z wymaganiami napędu |
| Prąd | Decyduje o momencie i starcie pod obciążeniem | Czy zasilacz, akumulator i przewody wytrzymają chwilowy pobór |
| Chłodzenie | Chroni uzwojenia i szczotki przed przegrzaniem | Czy obudowa ma przepływ powietrza i zapas termiczny |
| Sterowanie PWM | Pozwala płynnie regulować obroty bez dużych strat | Czy częstotliwość nie powoduje piszczenia i czy sterownik ma filtrację |

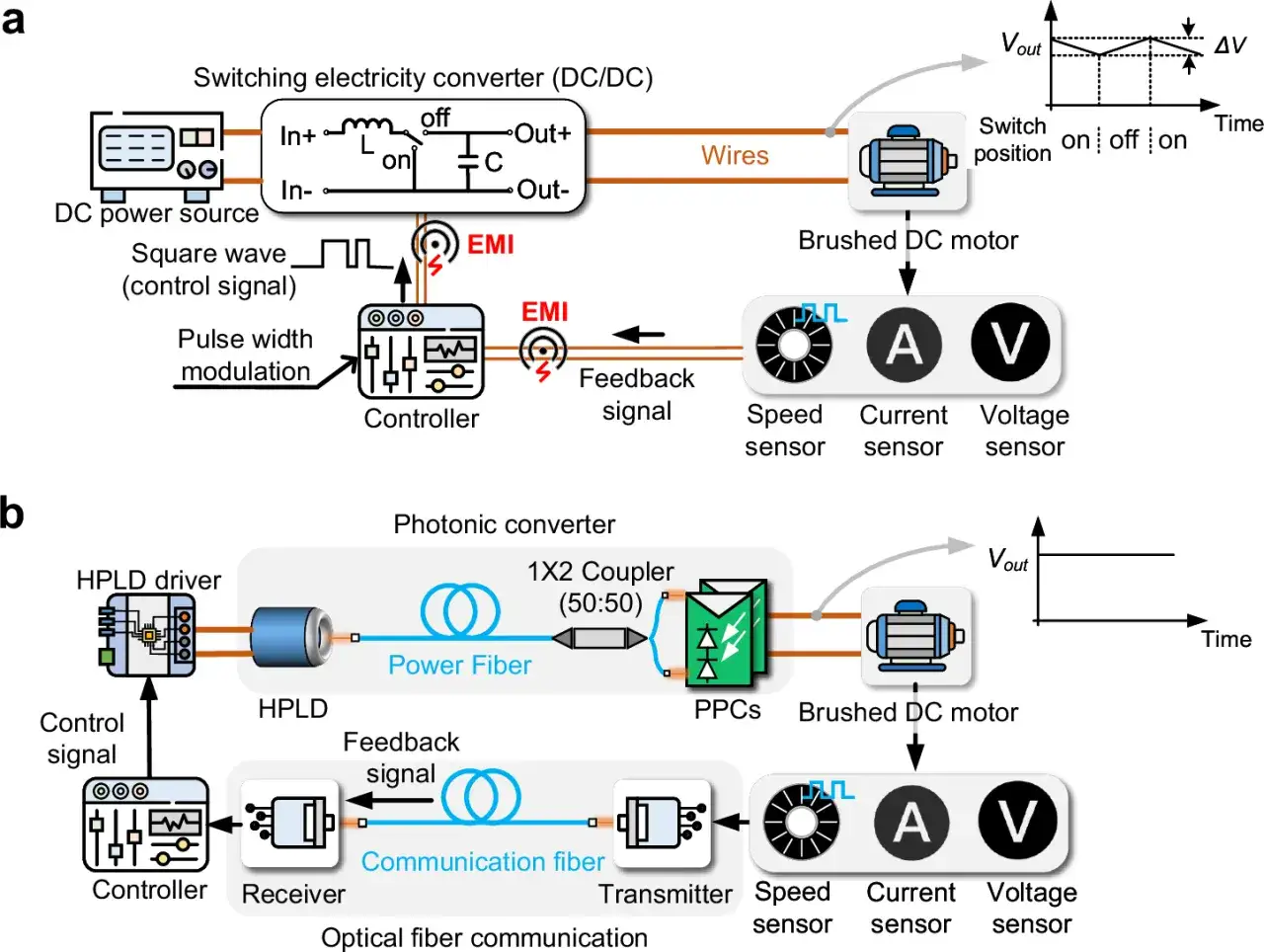

W małych projektach dobrze sprawdza się PWM, czyli regulacja szerokości impulsu. Dzięki niej silnik dostaje energię „w porcjach”, ale zachowuje płynną regulację obrotów. Jeśli sterownik pozwala, częstotliwość rzędu około 20 kHz często pomaga uniknąć słyszalnego pisku. Do zmiany kierunku potrzebny jest zwykle mostek H, a w bezszczotkowych napędach po prostu odpowiedni kontroler, bo bez elektroniki taki silnik nie ruszy poprawnie.
Ważny szczegół: przy starcie prąd bywa wielokrotnie wyższy niż w pracy ustalonej. To właśnie na tym etapie najczęściej wychodzą błędy w doborze zasilacza. Układ może działać „na pusto”, ale pod obciążeniem od razu zacznie zwalniać, grzać się albo resetować elektronikę sterującą.
Najczęstsze błędy i objawy zużycia
Jeżeli napęd zaczyna zachowywać się dziwnie, nie zawsze oznacza to poważną awarię. Często problemem jest po prostu zbyt mały zapas mocy, słabe chłodzenie albo źle dobrany sterownik. Poniższa tabela pomaga szybko odróżnić objawy techniczne od zwykłego przeciążenia.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Silnik mocno się grzeje | Za duże obciążenie, zbyt mały prąd zasilania, słaba wentylacja | Zmniejszyć obciążenie, poprawić chłodzenie, dobrać mocniejszy sterownik |
| Iskrzenie na szczotkach | Zużycie szczotek, zabrudzony komutator, zły docisk | Wyczyścić układ, sprawdzić szczotki, ocenić stan komutatora |
| Szarpanie przy starcie | Spadki napięcia, zbyt słabe zasilanie, za niska częstotliwość PWM | Sprawdzić akumulator lub zasilacz, przewody i ustawienia sterownika |
| Pisk lub zakłócenia | Komutacja mechaniczna, niska częstotliwość sterowania, słaba filtracja | Podnieść częstotliwość PWM, skrócić przewody, dodać filtr przeciwzakłóceniowy |
| Wyraźny spadek momentu | Przegrzanie, zużycie, przeciążenie albo spadek napięcia | Sprawdzić temperaturę, obciążenie i stan mechaniczny napędu |
W praktyce największy błąd popełnia się wtedy, gdy ocenia się napęd tylko po jego „normalnym” działaniu bez obciążenia. Silnik może brzmieć dobrze na stole, a po podłączeniu do realnego mechanizmu od razu pokaże, że ma za mały zapas momentu. To właśnie ten moment mówi najwięcej o tym, czy dobór był trafiony.
Co sprawdzić przed zakupem lub naprawą napędu
Jeśli mam doradzić tylko kilka rzeczy, to wskazałbym te, które najczęściej ratują projekt przed kosztowną poprawką. Nie trzeba znać całej teorii, żeby dobrze dobrać napęd, ale trzeba uczciwie odpowiedzieć na pytanie: jak długo ma pracować, z jakim obciążeniem i czy ma być prosty, czy raczej trwały oraz cichy.
- Sprawdź, czy ważniejsza jest niska cena, czy długa żywotność.
- Oceń, czy napęd będzie często startował pod obciążeniem.
- Policz, czy zasilacz ma zapas prądowy, a nie tylko właściwe napięcie.
- Ustal, czy zmiana kierunku obrotów jest wymagana od razu, czy tylko opcjonalnie.
- Weź pod uwagę hałas, zakłócenia elektromagnetyczne i dostęp do części eksploatacyjnych.
- Jeśli układ ma pracować długo, wybierz rozwiązanie, w którym serwis nie będzie opierał się na częstej wymianie szczotek.
Jeżeli projekt ma być tani, prosty i działać w krótkich cyklach, wersja szczotkowa nadal ma sens. Gdy jednak zależy ci na cichej pracy, stabilnej regulacji i mniejszej liczbie awarii, lepiej spojrzeć na bezszczotkowy odpowiednik i dobrać do niego porządny sterownik. To zwykle daje lepszy efekt niż polowanie na najniższą cenę samego napędu.
