UART w praktyce - jak podłączyć i ustawić bez błędów

W pracy z elektroniką najczęściej liczy się nie sama definicja interfejsu, tylko to, czy da się go podłączyć bez niespodzianek. UART jest właśnie takim rozwiązaniem: prostym, tanim i bardzo praktycznym, ale tylko wtedy, gdy dobrze ustawisz parametry i poziomy napięć. W tym tekście pokazuję, jak działa transmisja szeregowa, kiedy ma sens, jak ją skonfigurować i gdzie początkujący najczęściej popełniają błąd.

Jak działa interfejs UART w praktyce

Najprościej myśleć o nim jak o rozmowie między dwoma urządzeniami, w której każde wysyła dane własnym torem. Jedna linia służy do nadawania, druga do odbioru, a wspólna masa jest punktem odniesienia dla sygnału. Dzięki temu nie trzeba prowadzić osobnej linii zegara, bo obie strony ustalają tempo transmisji z góry.

W ramce danych zwykle pojawia się bit startu, właściwe bity danych, opcjonalny bit parzystości i 1 lub 2 bity stopu. To właśnie tutaj wielu początkujących myli prostotę z „brakiem zasad” — w rzeczywistości każda strona musi interpretować ten sam układ bitów. Gdy jedna z nich pracuje szybciej lub wolniej, odbiornik zaczyna składać z bitów błędne znaki.

W praktyce UART działa pełnodupleksowo, więc można jednocześnie wysyłać i odbierać dane. To wygodne przy terminalach, modułach GPS, czujnikach i płytkach rozwojowych, bo komunikacja pozostaje czytelna i łatwa do podglądu. Właśnie dlatego ten interfejs tak często pojawia się w projektach, gdzie liczy się prosty start, a nie najwyższa przepustowość.

Warto też pamiętać, że sama nazwa interfejsu nie mówi jeszcze nic o napięciach na pinach. To osobny temat i właśnie on najczęściej decyduje, czy połączenie zadziała od razu, czy zacznie sprawiać problemy.

Jak ustawić transmisję, żeby od razu ruszyła

Jeśli miałbym wskazać jedną rzecz, która najbardziej wpływa na powodzenie testu, byłaby to zgodność ustawień po obu stronach. Na start sprawdzam zawsze: szybkość transmisji, liczbę bitów danych, parzystość i liczbę bitów stopu. Dopiero potem przechodzę do kodu i kabli.

1. Ustal, jakie parametry ma urządzenie nadrzędne i z czym dokładnie chcesz się połączyć.
2. Połącz TX jednego urządzenia z RX drugiego oraz RX z TX.
3. Dodaj wspólną masę, nawet jeśli urządzenia są zasilane osobno.
4. Ustaw identyczny baud rate po obu stronach; w praktyce często spotkasz 9600, 38400 albo 115200 bodów.
5. Sprawdź, czy liczba bitów danych, parzystość i bity stopu są takie same w nadajniku i odbiorniku.
6. Wyślij krótki test, najlepiej prosty tekst albo pojedynczy znacznik, zanim przejdziesz do większych paczek danych.

Jeżeli komunikacja ma działać stabilnie, nie warto przesadzać z długością przewodów ani z szybkością na pierwszym etapie testów. W elektronice cyfrowej różnica między „działa na biurku” a „działa w docelowej obudowie” bywa bardzo duża, więc ja zwykle zaczynam od niższego baud rate i dopiero potem go zwiększam. To oszczędza czas, bo od razu zawęża źródło problemu.

W projektach z mikrokontrolerami i modułami pomocniczymi trzeba też pilnować poziomów logicznych. Wiele płytek pracuje na 3,3 V, część starszych układów na 5 V, a klasyczny port RS-232 używa innych poziomów elektrycznych niż logika TTL. Jeśli masz wątpliwość, lepiej użyć konwertera poziomów niż ryzykować uszkodzenie wejścia.

Gdzie ten interfejs sprawdza się najlepiej

Najbardziej cenię go tam, gdzie liczy się prostota połączenia i szybka diagnostyka. Zamiast walczyć z bardziej rozbudowaną magistralą, mogę po prostu otworzyć terminal, podejrzeć logi i od razu zobaczyć, co dzieje się w urządzeniu. To ogromna zaleta przy prototypowaniu.

• Debugowanie mikrokontrolerów - komunikaty startowe, logi błędów i testy działania najłatwiej wypisać właśnie przez ten port.
• Moduły GPS - odbiorniki często wysyłają dane w formie gotowych ramek tekstowych, które łatwo analizować.
• Bluetooth i inne moduły komunikacyjne - wiele modułów konfiguruje się komendami przesyłanymi przez port szeregowy.
• Czujniki i liczniki przemysłowe - gdy potrzebny jest prosty, odporny kanał wymiany danych między dwoma urządzeniami.
• Płytki rozwojowe i bootloadery - ten interfejs często służy do wgrywania programu i diagnostyki na starcie.

W praktyce największą przewagą jest to, że komunikacja pozostaje przewidywalna. Jeśli sprzęt odpowiada, widzisz to od razu; jeśli nie odpowiada, zwykle da się szybko ustalić, czy winny jest kabel, konfiguracja czy poziom napięcia. To właśnie ta przejrzystość sprawia, że wielu elektroników traktuje ten interfejs jak pierwszy wybór do testów.

Oczywiście nie jest to rozwiązanie uniwersalne. Gdy potrzeba podłączyć wiele urządzeń do jednej magistrali albo wymienić dużo danych naraz, lepiej porównać go z innymi standardami.

Kiedy wybrać UART, a kiedy lepiej sięgnąć po I2C albo SPI

Najczęściej pytanie nie brzmi „czy ten interfejs działa”, tylko „czy to najlepszy wybór do mojego projektu”. Ja patrzę przede wszystkim na liczbę urządzeń, długość przewodów, wymagania prędkościowe i to, jak bardzo zależy mi na prostym uruchomieniu. Poniższe porównanie dobrze pokazuje kompromisy.

Jeżeli buduję prosty układ i zależy mi na szybkim efekcie, najczęściej wybieram właśnie ten interfejs. Jeśli jednak docelowo mam kilka czujników i mało miejsca na przewody, I2C bywa rozsądniejsze. Z kolei gdy liczy się szybkość, a liczba połączeń nie jest problemem, SPI zwykle wygrywa.

Ważne jest też to, że wybór magistrali wpływa nie tylko na sprzęt, ale i na oprogramowanie. Im prostszy protokół, tym mniej miejsc, w których można popełnić błąd na poziomie konfiguracji.

Typowe błędy, które psują odbiór danych

Najwięcej problemów widzę wtedy, gdy ktoś zakłada, że „skoro są dwa przewody, to nie ma co się pomylić”. W praktyce właśnie tu zdarza się najwięcej drobnych, ale kosztownych pomyłek. Dobra wiadomość jest taka, że większość z nich da się znaleźć w kilka minut.

• Podłączenie TX do TX i RX do RX zamiast skrzyżowania sygnałów.
• Brak wspólnej masy między urządzeniami.
• Inne ustawienia szybkości transmisji po obu stronach.
• Niepasujące bity danych, parzystość albo bity stopu.
• Próba połączenia sprzętu o różnych poziomach logicznych bez konwertera.
• Zbyt długie przewody lub słabe połączenia na stykach prototypowych.

Objawy są zwykle bardzo charakterystyczne: śmieciowe znaki w terminalu, brak odpowiedzi, losowe restarty albo poprawny start i błędy dopiero przy dłuższej transmisji. Gdy widzę taki zestaw, najpierw sprawdzam warstwę fizyczną, a dopiero później kod. To zwykle oszczędza czas, bo problem częściej leży w połączeniu niż w samym programie.

Jeśli układ działa tylko przy dotknięciu przewodów albo w określonej pozycji na płytce stykowej, sygnał jest prosty: połączenie jest mechanicznie słabe. W elektronice takie objawy nie są „dziwne” ani „losowe” - najczęściej mówią dokładnie, gdzie szukać błędu.

Co sprawdzam, zanim uznam połączenie za gotowe

Przy nowym module zawsze robię krótki przegląd kontrolny. To banalny nawyk, ale w praktyce eliminuje większość nieporozumień jeszcze przed uruchomieniem kodu. Z czasem zauważyłem, że właśnie te proste pytania na początku dają największy zwrot z czasu.

• Czy znam napięcie logiki na pinach komunikacyjnych?
• Czy TX i RX są na pewno podłączone krzyżowo?
• Czy obie strony mają ustawiony ten sam baud rate?
• Czy masa jest wspólna i stabilna?
• Czy port nie jest jednocześnie używany do logów startowych albo programowania?
• Czy urządzenie oczekuje tekstu, czy binarnej ramki z konkretnym formatem?

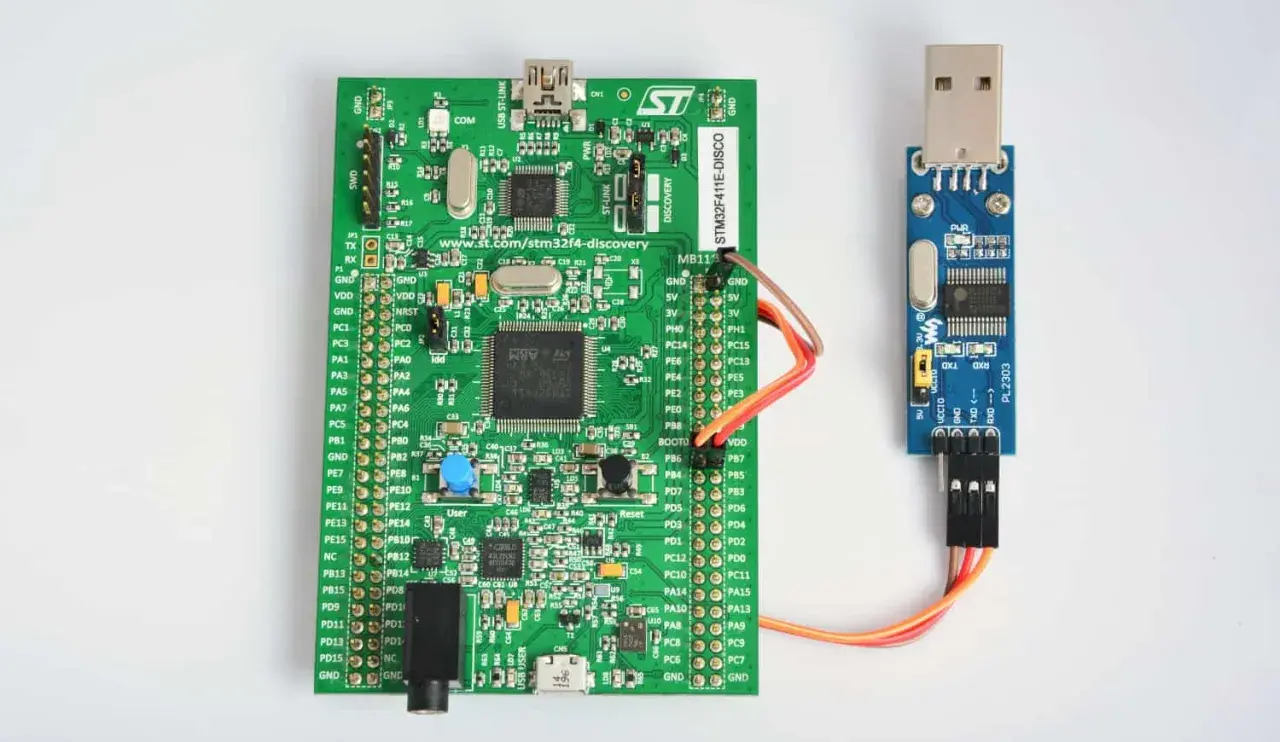

Jeżeli po tej weryfikacji nadal coś nie działa, sięgam po analizator stanów logicznych albo zwykły konwerter USB-UART i porównuję, co wychodzi z nadajnika, a co faktycznie dociera do odbiornika. Taki krok od razu pokazuje, czy problem siedzi w sprzęcie, kablach czy konfiguracji. I właśnie tak podchodzę do tego interfejsu: nie jak do abstrakcyjnego standardu, tylko jak do praktycznego narzędzia, które ma po prostu działać.
