Stosunek sygnału do szumu decyduje o tym, czy układ elektroniczny widzi jeszcze użyteczną informację, czy już głównie tło zakłóceń. W praktyce snr pokazuje, czy tor pomiarowy, radio, przetwornik albo wzmacniacz pracuje czytelnie, czy tylko na granicy możliwości. W tym tekście wyjaśniam, jak go czytać, co oznaczają decybele, gdzie ten parametr ma największe znaczenie i co realnie poprawia wynik bez sztucznego podbijania liczb.
Najważniejsze rzeczy, które warto wiedzieć od razu
- SNR to relacja sygnału do szumu, a nie ogólna „jakość” całego urządzenia.
- Im wyższa wartość, tym łatwiej odróżnić sygnał od zakłóceń i tym niższa zwykle liczba błędów.
- W decybelach dla mocy stosuje się najczęściej 10 × log10, a dla amplitudy napięcia lub prądu zwykle 20 × log10.
- Na wynik mocno wpływa pasmo pomiarowe, bo szum rośnie wraz z szerokością pasma.
- W torze sygnałowym najważniejszy bywa pierwszy stopień, a nie końcowe „dokręcanie” wzmocnienia.
- Ten sam wynik może znaczyć coś zupełnie innego w audio, przetworniku A/C i łączności radiowej.
Dlatego zanim oceni się liczbę w dB, trzeba wiedzieć, co dokładnie mierzono i w jakich warunkach.
Co naprawdę mierzy stosunek sygnału do szumu
To jeden z tych parametrów, które brzmią technicznie, ale w praktyce są bardzo konkretne. Sygnał to pożądana informacja: napięcie z czujnika, przebieg z nadajnika, próbka z ADC albo fala radiowa. Szum to wszystko, co tę informację przykrywa albo rozmywa: szum termiczny, brum zasilania, zakłócenia elektromagnetyczne, jitter, kwantyzacja i przypadkowe fluktuacje toru.
Jeżeli poziom sygnału jest wyraźnie wyższy niż poziom szumu, układ ma łatwiejsze zadanie. W audio słychać to jako czystsze tło, w łączności jako mniejszą liczbę błędów, a w pomiarach jako lepszą widoczność małych przebiegów. Właśnie dlatego wysoki SNR jest tak ważny: nie mówi wszystkiego o urządzeniu, ale bardzo dobrze pokazuje, czy użyteczna informacja „wystaje” ponad tło.
Ja zwykle traktuję ten parametr jako pytanie: ile rzeczywiście widać, a ile trzeba sobie dopowiadać. To prowadzi wprost do tego, jak tę liczbę czytać w decybelach.
Jak odczytywać wynik w dB i nie pomylić go z innymi parametrami
W elektronice i telekomunikacji SNR najczęściej zapisuje się w decybelach, bo łatwo wtedy porównywać bardzo małe i bardzo duże wartości. Dla mocy stosuje się wzór 10 × log10(Psygnału / Pszumu). Gdy pracujesz na napięciu lub prądzie, zwykle używa się wersji z 20 × log10, ale tylko wtedy, gdy porównywane wielkości odnoszą się do tego samego obciążenia i można je sprowadzić do mocy.
| Wartość | Co oznacza w praktyce | Jak to czytać |
|---|---|---|
| 0 dB | sygnał i szum mają taki sam poziom | to granica użyteczności, nie komfort pracy |
| +10 dB | sygnał ma 10 razy większą moc niż szum | często wystarcza do prostego wykrycia sygnału |
| +20 dB | sygnał ma 100 razy większą moc niż szum | zwykle daje już wyraźny margines |
| +30 dB | sygnał ma 1000 razy większą moc niż szum | w wielu zastosowaniach wygląda bardzo czysto |
Warto też pamiętać o szumie termicznym. W temperaturze pokojowej jego punkt odniesienia wynosi około -174 dBm/Hz. To praktycznie oznacza jedno: jeśli poszerzasz pasmo pomiarowe 10-krotnie, szum rośnie mniej więcej o 10 dB. Z kolei zawężenie pasma daje podobny zysk w drugą stronę. W wielu układach to najprostsza i najtańsza droga do lepszego wyniku.
| Parametr | Co opisuje | Czego nie zastępuje |
|---|---|---|
| SNR | stosunek sygnału do szumu | nie mówi nic o zniekształceniach |
| SINAD | sygnał względem szumu i zniekształceń | nie rozdziela źródła problemu na części |
| ENOB | efektywna liczba bitów przetwornika | nie jest prostym opisem samej rozdzielczości z etykiety |
| Współczynnik szumów | o ile element pogarsza SNR | nie mówi, jak silny jest sam sygnał |
| Dynamic range | zakres od najmniejszego wykrywalnego do największego nieprzesterowanego sygnału | nie jest tym samym co SNR w jednym punkcie toru |
Gdy to uporządkujesz, łatwiej przejść do praktyki: gdzie ta liczba naprawdę robi różnicę i dlaczego w różnych urządzeniach bywa interpretowana inaczej.
Gdzie ten parametr robi największą różnicę
Ja zwykle patrzę na ten parametr nie jako na jedną liczbę, ale jako na cechę całego toru. Inaczej interpretuje się go w audio, inaczej w przetworniku A/C, a jeszcze inaczej w łączu radiowym. Właśnie dlatego „dobry” wynik nie ma jednej uniwersalnej granicy.
| Obszar | Co zwykle uznaje się za dobry wynik | Co najczęściej psuje rezultat |
|---|---|---|
| Audio i mikrofony | ciche tło, brak syczenia i brumu między dźwiękami | zły przedwzmacniacz, długi kabel, pętla masy, słabe zasilanie |
| ADC i oscyloskopy | dobrą widoczność małych sygnałów oraz wynik zbliżony do limitu przetwornika | kwantyzacja, ograniczona rozdzielczość, zbyt szerokie pasmo, słaby front-end |
| Łączność bezprzewodowa | stabilniejsza demodulacja i mniej błędów bitowych | zakłócenia, tłok w paśmie, zbyt słaby odbiór, źle dobrane filtrowanie |
| Czujniki i pomiary przemysłowe | sygnał wyraźnie przebija się ponad dryft i zakłócenia środowiskowe | EMI, wahania zasilania, długie przewody, niekorzystny montaż |
W torach wielostopniowych ważny jest też współczynnik szumów, czyli miara tego, o ile dany element pogarsza SNR. Im niższy, tym lepiej. Najbardziej liczy się pierwszy stopień, bo to on ustawia bazę dla całego łańcucha. Jeśli na wejściu dasz 3 dB tłumienia, później już tego nie odkręcisz bez kosztu w jakości. W praktyce pierwszy wzmacniacz, filtr lub wejście odbiornika potrafią zdecydować o wszystkim.
Skoro wiadomo, gdzie problem się ujawnia, można przejść do tego, co rzeczywiście poprawia wynik, zamiast tylko go przeliczać.
Co realnie poprawia SNR w układzie
Gdy projektuję albo diagnozuję tor, zaczynam od pasma i od pierwszego stopnia, a dopiero potem patrzę na „mocniejsze” rozwiązania. Najczęściej daje to lepszy efekt niż samo zwiększanie wzmocnienia na końcu.
- Ogranicz pasmo do tego, co naprawdę potrzebne. Im węższe pasmo, tym mniej szumu trafia do toru. W praktyce każde 10-krotne zawężenie pasma daje około 10 dB poprawy poziomu szumu, o ile szum jest szerokopasmowy. Zbyt agresywne filtrowanie też szkodzi, jeśli ucina użyteczną część sygnału.
- Wzmacniaj możliwie blisko źródła, ale niskoszumnie. Jeśli pierwszy stopień jest słaby, szum kolejnych bloków tylko pogarsza sytuację. Niskoszumny przedwzmacniacz ma sens wtedy, gdy sygnał z wejścia nie jest już przesterowany i sam nie wnosi zbyt wiele zakłóceń.
- Dbaj o ekranowanie, masę i prowadzenie przewodów. Wiele problemów nie bierze się z teorii, tylko z praktyki montażowej. Pętle masy, wspólne powroty prądowe i źle poprowadzone przewody potrafią wprowadzić brum albo EMI skuteczniej niż słaby komponent.
- Filtruj zakłócenia jak najwcześniej. Jeśli obce sygnały wejdą do toru przed filtrem, później trzeba z nimi walczyć już razem z właściwym sygnałem. Z punktu widzenia jakości lepiej zatrzymać je na wejściu niż próbować usuwać po wzmocnieniu.
- Uśredniaj, gdy sygnał jest powtarzalny. To działa szczególnie w pomiarach oscyloskopowych i przy sygnałach okresowych. Uśrednianie redukuje losowy szum, ale nie naprawi driftu, sporadycznych impulsów zakłócających ani przesterowania.
- Dobierz przetwornik do realnego zadania, a nie do napisu na obudowie. Sama liczba bitów nie załatwia wszystkiego. Dla idealnego ADC 8-bit daje około 50 dB SNR, 12-bit około 74 dB, a 16-bit około 98 dB, ale rzeczywisty wynik zwykle jest niższy. Liczy się też analogowy front-end, taktowanie i całe otoczenie układu.
Najgorszy odruch to podbijanie wzmocnienia na końcu i liczenie, że liczba sama się poprawi. Jeśli szum wszedł na początku, końcowy gain tylko go powiększy razem z sygnałem. To prowadzi prosto do pułapek interpretacyjnych, których w praktyce widzę najwięcej.
Najczęstsze błędy przy pomiarze i interpretacji
Najwięcej błędów pojawia się wtedy, gdy ktoś porównuje dwa wyniki bez sprawdzenia, czy naprawdę dotyczą tego samego warunku. W elektronice to szczególnie częste, bo ten sam układ potrafi dać zupełnie inny rezultat przy innym paśmie, innym punkcie pomiarowym albo innym rodzaju szumu.
| Pomyłka | Dlaczego fałszuje wynik | Co zrobić zamiast |
|---|---|---|
| Porównywanie pomiarów z różnym pasmem | szum zmienia się wraz z szerokością pasma, więc liczby przestają być porównywalne | mierz przy tym samym BW lub RBW |
| Mieszanie wzoru dla mocy i amplitudy | zły logarytm daje zły wynik w dB | dla mocy używaj 10 × log10, a dla amplitudy tylko wtedy 20 × log10, gdy warunki są porównywalne |
| Patrzenie tylko na wynik końcowy | problem mógł powstać wcześniej, np. w pierwszym stopniu toru | sprawdzaj kolejne etapy łańcucha sygnałowego |
| Mylenie SNR z SINAD | zniekształcenia też psują odbiór, nawet jeśli sam szum wygląda dobrze | w ADC i modulacji cyfrowej sprawdzaj także SINAD |
| Traktowanie jednej liczby jako uniwersalnej normy | to, co jest świetne w audio, może być przeciętne w radiu lub odwrotnie | oceniaj wynik w kontekście zastosowania |
W tym miejscu warto zapamiętać jeszcze jedną rzecz: dynamic range nie jest tym samym co SNR. Zakres dynamiczny mówi, jak duży sygnał system może przyjąć bez przesterowania i jak mały jeszcze wyłapie, a SNR opisuje konkretny stosunek sygnału do szumu w danym punkcie pracy. Te pojęcia są blisko siebie, ale nie wolno ich zlewać w jedno.
Jeśli te pułapki są wyłapane, zostaje już tylko praktyczne pytanie: czy wynik jest wystarczająco dobry do twojego zastosowania.
Jak ocenić, czy wynik jest wystarczająco dobry w twoim zastosowaniu
Nie ma jednej twardej granicy dla wszystkich systemów, ale da się przyjąć rozsądne widełki orientacyjne. 0 dB oznacza, że sygnał i szum są na tym samym poziomie, więc zapasu praktycznie nie ma. 10–20 dB często wystarcza do prostego wykrycia lub podstawowej pracy, ale margines jest jeszcze niewielki. 30 dB bywa już wygodnym minimum w wielu zastosowaniach, a 60 dB i więcej zwykle daje bardzo czysty rezultat w audio i pomiarach. To są jednak tylko punkty orientacyjne, nie sztywna norma.
- Sprawdź, czy porównujesz ten sam punkt toru. SNR na wejściu, po filtrze i na wyjściu to trzy różne historie.
- Sprawdź pasmo. Jeśli zmieniasz szerokość pasma, zmieniasz też ilość szumu.

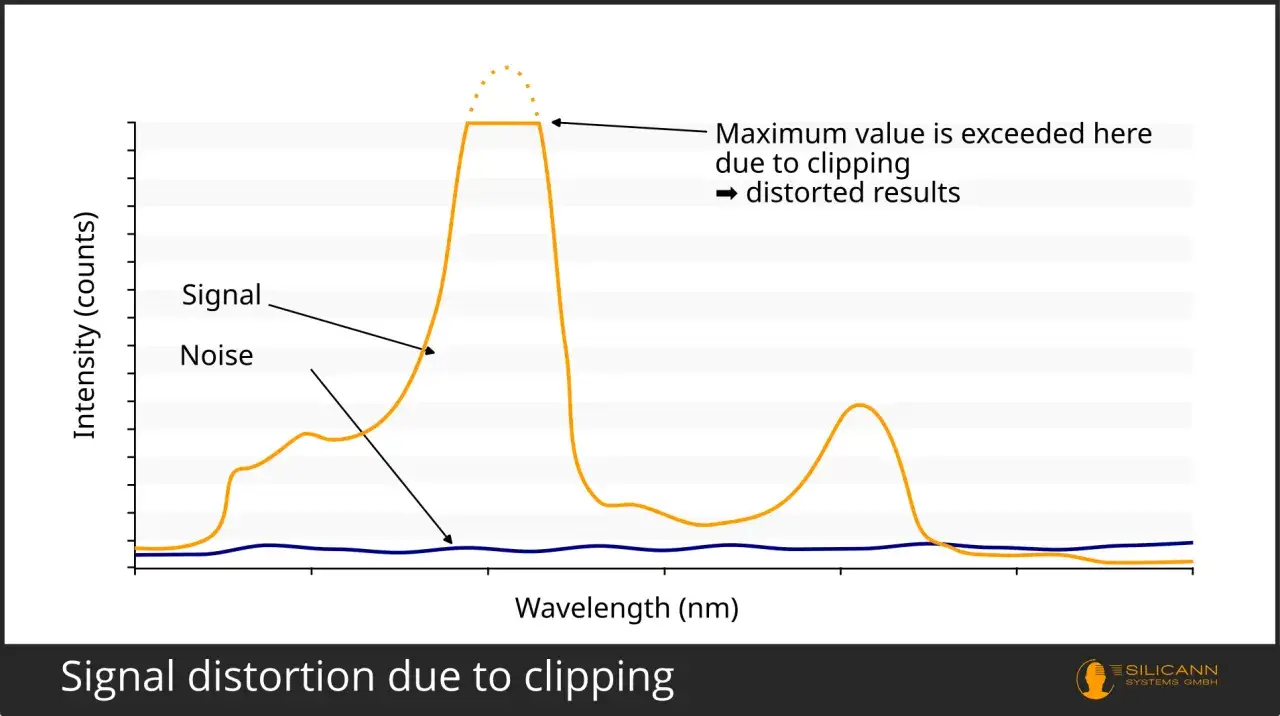

- Sprawdź zniekształcenia. Gdy problemem jest clipping albo nieliniowość, sam wzrost SNR nie załatwia sprawy.
- Sprawdź pierwszy stopień. To tam najczęściej rozstrzyga się wynik całego łańcucha.
- Sprawdź, czy nie wystarczy prostsza zmiana. Czasem filtr, ekran albo korekta layoutu dają większy efekt niż wymiana całego urządzenia.
Gdy ustawiam tor pomiarowy albo radiowy, myślę o snr jak o wyniku całego łańcucha: źródła, kabli, filtrów, wzmacniaczy i samego sposobu pomiaru. Jeśli pilnujesz pasma, pierwszego stopnia i warunków testu, liczba w dB zaczyna mówić coś naprawdę użytecznego, a nie tylko ładnie wyglądać w specyfikacji.
