Rezystancja izolacji - jak mierzyć i ocenić wynik?

Stan izolacji decyduje o tym, czy przewód, silnik, grzałka albo zasilacz trzymają napięcie tam, gdzie trzeba, czy zaczynają puszczać prąd upływu. Dlatego rezystancja izolacji jest jednym z pierwszych parametrów, które sprawdzam, gdy trzeba ocenić bezpieczeństwo i kondycję układu. W tym artykule pokazuję, jak czytać wynik, jak wykonać pomiar bezpiecznie i kiedy niski odczyt oznacza realną usterkę, a kiedy problem leży w metodzie badania.

Co mówi ten parametr o przewodach i urządzeniach

Ten pomiar pokazuje, jak dobrze materiał izolacyjny przeciwstawia się przepływowi prądu stałego. Im wyższy opór, tym mniejsze ryzyko niekontrolowanego upływu, nagrzewania się przewodu, zadziałania zabezpieczeń albo nieprzewidywalnej pracy urządzenia. W praktyce traktuję go jako szybki test zdrowia kabla, uzwojenia, grzałki czy całego obwodu.

Według PN-HD 60364-6 w instalacjach niskiego napięcia obowiązują konkretne minimalne wartości, ale nie oznacza to, że każdy układ elektroniczny można mierzyć w identyczny sposób. Dla mnie najważniejsze jest to, że niski odczyt nie zawsze oznacza przebicie. Czasem winna jest wilgoć, zabrudzenie, pojemność przewodów albo elementy, które po prostu nie powinny być badane pełnym napięciem probierczym. Żeby wynik miał sens, najpierw trzeba dobrze przygotować sam pomiar.

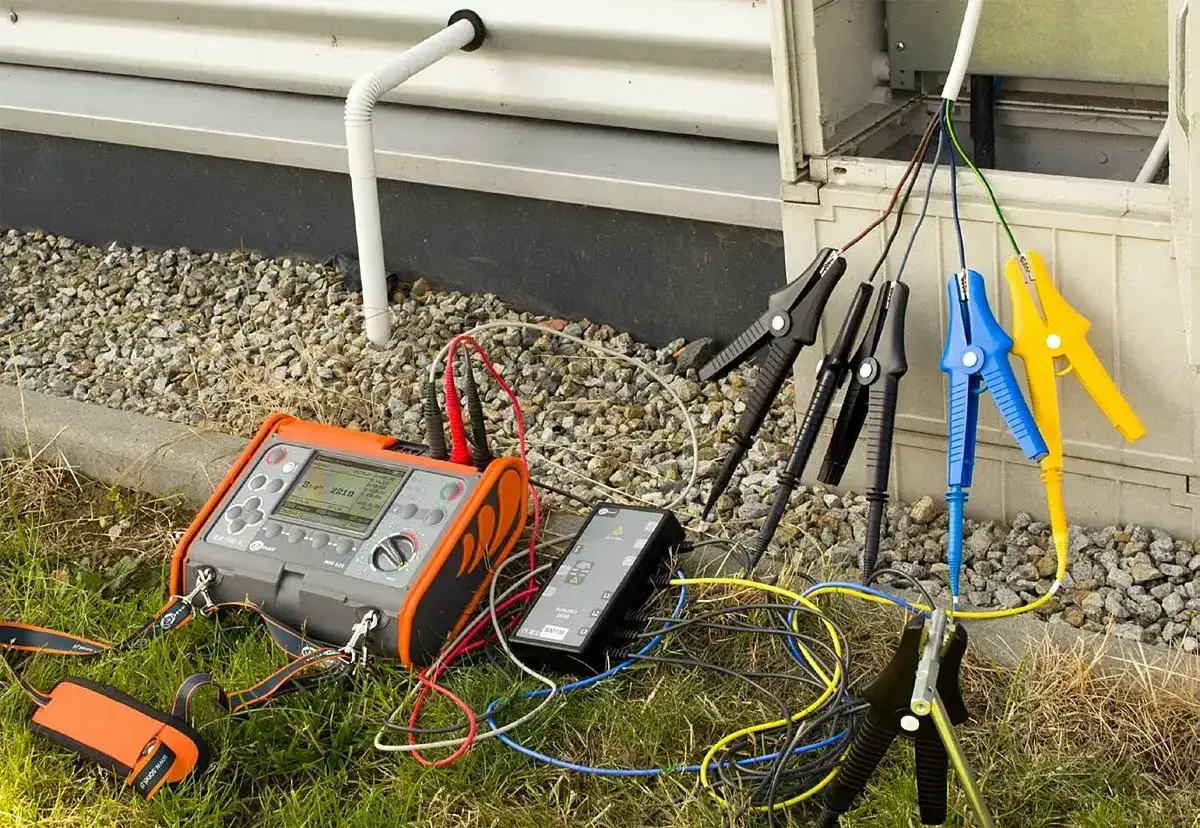

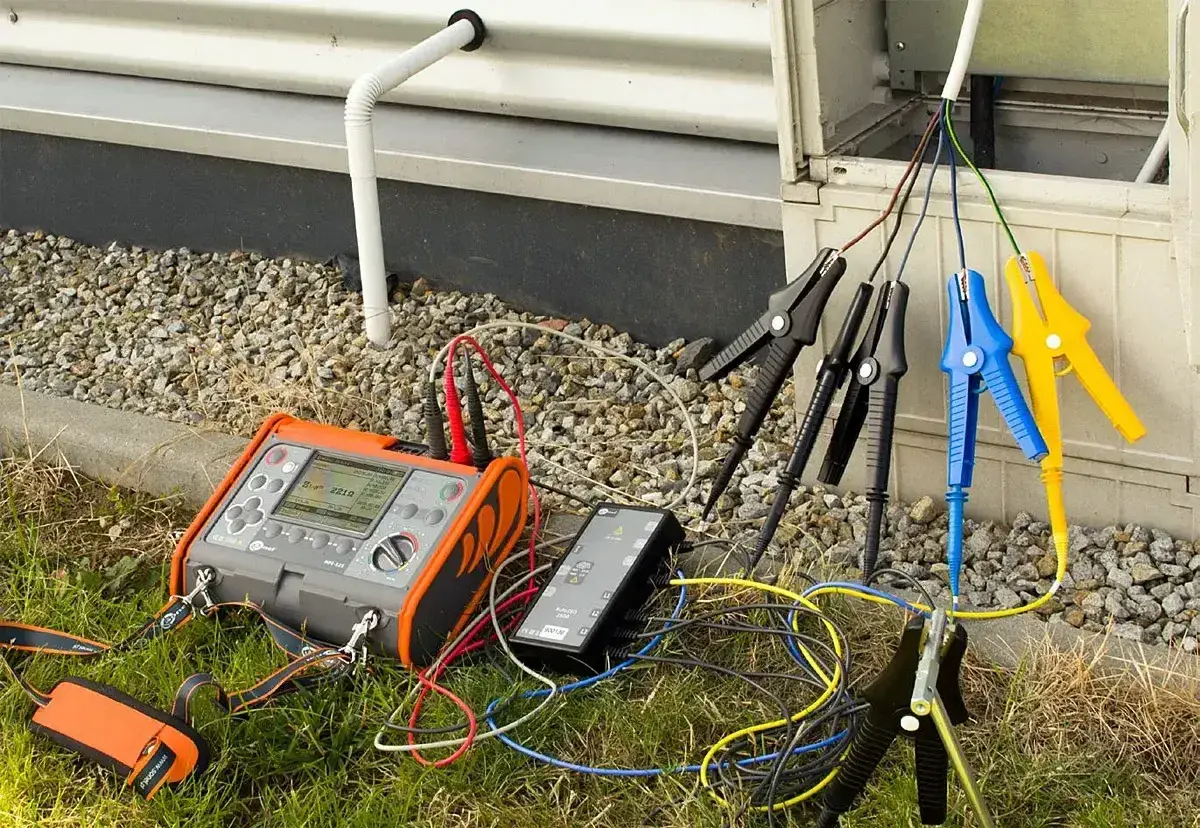

Jak wykonuję pomiar megomierzem krok po kroku

Najbezpieczniej zaczynam od odłączenia zasilania i upewnienia się, że obwód nie jest pod napięciem. To brzmi banalnie, ale właśnie tutaj najczęściej pojawia się pośpiech. Ja zawsze zakładam, że układ może mieć jeszcze energię w kondensatorach albo w długich odcinkach przewodu, więc najpierw rozładowuję obiekt, a dopiero potem podłączam tester.

1. Odłączam zasilanie i potwierdzam brak napięcia miernikiem.
2. Rozładowuję elementy pojemnościowe, szczególnie w zasilaczach, falownikach i dłuższych liniach kablowych.
3. Dobieram napięcie testowe do rodzaju obwodu, a nie „na wyczucie”.
4. W instalacjach domowych pomiar robię od strony rozdzielnicy, zgodnie z logiką zasilania.
5. Mierzę między przewodami czynnymi oraz między przewodami czynnymi a uziemieniem.
6. Przy kablach z zabrudzoną powierzchnią korzystam z zacisku G, który odcina prądy powierzchniowe od wyniku.
7. Czekam na odczyt ustalony przez tester, zwykle po 1 minucie badania.
8. Po zakończeniu nie odłączam przewodów zbyt wcześnie, tylko daję miernikowi zakończyć rozładowanie.

Przeczytaj również: Powstanie warszawskie o której godzinie zaczęło się i dlaczego to ważne

Kiedy schodzę z napięciem testowym

Jeżeli w obwodzie są ograniczniki przepięć, delikatna elektronika sterująca albo moduły, które mogą źle zareagować na 500 V DC, wybieram niższe napięcie tylko wtedy, gdy jest to uzasadnione dokumentacją lub stanem instalacji. W takich przypadkach ważniejsze jest ochronienie odbiorników niż „dociśnięcie” wyniku do wyższej wartości. To szczególnie istotne tam, gdzie instalacja zasilająca współpracuje z automatyką, czujnikami lub układami elektronicznymi.

Dopiero po takim przygotowaniu odczyt naprawdę coś mówi. Jeśli skróci się ten etap, łatwo pomylić błąd pomiaru z faktycznym uszkodzeniem. Następny krok to interpretacja liczb bez zgadywania.

Jak czytam wyniki bez zgadywania

W obwodach do 500 V najczęściej traktuję 1 MΩ jako granicę odniesienia przy napięciu 500 V DC. Dla SELV i PELV standardowo używa się 250 V DC i minimalnej wartości 0,5 MΩ, a przy wyższych napięciach testowych wymogi pozostają podobne, tylko zmienia się sposób badania. To ważne: te progi dotyczą instalacji elektrycznych, a nie każdego modułu elektronicznego bez wyjątku.

Orientacyjnie patrzę też na skalę samego wyniku. Powyżej 100 MΩ wynik zwykle jest bardzo dobry, zakres 10-100 MΩ najczęściej uznaję za zdrowy, 1-10 MΩ wymaga już porównania z historią pomiarów, a wartości poniżej 1 MΩ w instalacjach niskiego napięcia traktuję jako sygnał alarmowy. Najbardziej nie lubię odczytów, które skaczą w czasie albo mocno różnią się między żyłami, bo wtedy coś ewidentnie zmienia się w układzie.

Jeśli miernik pokazuje wskaźnik PI, czyli stosunek wyniku po 10 minutach do wyniku po 1 minucie, traktuję go jako dodatkową wskazówkę. Rosnąca wartość zwykle jest dobrym znakiem, a niski lub niestabilny wskaźnik sugeruje zawilgocenie, zanieczyszczenie albo degradację materiału. To bardzo przydatne w większych maszynach i kablach, gdzie sama pojedyncza liczba bywa za mało mówiąca. Ale zanim uznam odczyt za zły, sprawdzam jeszcze, co mogło go sztucznie zaniżyć.

Dlaczego wynik bywa zaniżony mimo sprawnego układu

Najwięcej fałszywych alarmów daje mi w praktyce wilgoć i zabrudzenie. To nie musi być awaria w klasycznym sensie, tylko chwilowy spadek parametrów po deszczu, myciu, kondensacji pary albo pracy w zapylonym środowisku. Jak podaje Megger, na zmianę wartości mocno wpływają temperatura, wilgotność, zanieczyszczenie, wibracje i starzenie materiału. To brzmi ogólnie, ale właśnie te czynniki najczęściej psują odczyt.

• Wilgoć obniża opór powierzchniowy i potrafi dramatycznie zaniżyć wynik.
• Brud i pył tworzą przewodzącą warstwę na izolacji, szczególnie przy długich trasach kablowych.
• Uszkodzenia mechaniczne pojawiają się po zagięciach, przecięciach, przetarciach i słabych dławnicach.
• Kondensatory i filtry EMI potrafią zaburzyć pomiar, jeśli nie zostaną odłączone lub uwzględnione w procedurze.
• Warystory i SPD mogą zmieniać zachowanie układu przy zbyt wysokim napięciu testowym.
• Długi odcinek przewodu zwiększa pojemność i wpływa na przebieg pomiaru, zwłaszcza przy mniej doświadczonej obsłudze.
• Starzenie materiału daje efekt powolny, ale bardzo czytelny w trendzie pomiarów.

Właśnie dlatego nie zaczynam od pytania „czy to już awaria?”, tylko „co było podłączone i w jakich warunkach pracował obwód”. Czasem wystarczy wysuszyć instalację, oczyścić zaciski albo odłączyć jeden element pomocniczy, żeby wynik wrócił do normy. To prowadzi prosto do kolejnej decyzji: jak dobrać napięcie testowe i sam przyrząd do konkretnego zadania.

Jak dobrać napięcie testowe i miernik do konkretnego zadania

Nie dobieram napięcia probierczego „na oko”. Dla typowych obwodów do 500 V trzymam się 500 V DC, a jeśli w układzie są elementy wrażliwe, ograniczniki przepięć albo elektronika mocy, schodzę do 250 V tylko wtedy, gdy ma to sens techniczny. Przy większych maszynach, kablach i rozdzielnicach potrzebny jest tester z wyższym zakresem, ale to już obszar diagnostyki przemysłowej, a nie zwykłego pomiaru domowego.

W praktyce zwracam uwagę także na auto-rozładowanie. Po badaniu izolacja może jeszcze trzymać ładunek, więc przyrząd powinien bezpiecznie sprowadzić napięcie do zera. To nie jest drobny dodatek, tylko cecha, która realnie chroni przed porażeniem i przed błędnym odpinaniem przewodów za wcześnie. Jeśli ktoś mierzy sporadycznie, ten detal bywa ważniejszy niż dodatkowe funkcje marketingowe w opisie sprzętu.

Jak utrzymać izolację w dobrej kondycji przez lata

Tu rzadko chodzi o jedną wielką naprawę. Zwykle największą różnicę robi regularny nawyk: utrzymać obudowy w suchości, nie dopuszczać do zabrudzeń, sprawdzać dławnice, unikać ostrych zagięć przewodów i nie zostawiać obwodów po zalaniu bez kontroli. W środowiskach przemysłowych zapisuję też datę, napięcie testowe i warunki otoczenia, bo bez tego późniejsze porównania są mało wartościowe.

• Po zawilgoceniu lub myciu daję instalacji czas na wyschnięcie, zamiast od razu uznawać najgorszy scenariusz.
• Sprawdzam, czy do obwodu nie dostał się pył, olej lub osad przewodzący.
• Porównuję wyniki z wcześniejszymi pomiarami, a nie tylko z progiem minimalnym.
• W układach z elektroniką odłączam elementy pomocnicze, które mogą zafałszować odczyt.
• Po pracach serwisowych zawsze robię ponowny test, zanim oddam układ do normalnej pracy.

To właśnie regularność odróżnia przypadkowy pomiar od sensownej diagnostyki. Gdy wynik zaczyna się pogarszać, nie czekam, aż problem sam się „zrealizuje” w postaci awarii. O wiele taniej jest wychwycić zmianę wcześnie niż naprawiać uszkodzone uzwojenie, przepaloną wiązkę czy rozdzielnicę z wilgocią w środku.

Gdy wynik wygląda źle, zaczynam od tych trzech ruchów

Jeżeli odczyt budzi wątpliwości, nie szukam od razu najbardziej dramatycznej przyczyny. Najpierw powtarzam pomiar w tych samych warunkach, potem sprawdzam obwód fragment po fragmencie, a dopiero później oceniam, czy problem jest w izolacji, czy w czymś, co do niej „doklejono” po drodze. Taki porządek oszczędza czas i zwykle daje czystszy obraz sytuacji.

• Powtarzam badanie po odłączeniu elementów pomocniczych i po upewnieniu się, że układ jest suchy.
• Dzielę obwód na krótsze odcinki, żeby znaleźć miejsce, w którym wynik faktycznie spada.
• Porównuję nowy wynik z poprzednimi zapisami, bo trend często mówi więcej niż jednorazowy odczyt.
• Jeśli wynik nadal jest niski lub niestabilny, nie załączam układu „na próbę”, tylko szukam przyczyny przed dalszą pracą.

Najlepszy efekt daje tu spokojna kolejność: bezpieczeństwo, poprawny test, interpretacja i dopiero potem decyzja. W praktyce właśnie tak odróżniam chwilowy problem od realnej degradacji, a to pozwala uniknąć niepotrzebnych wymian i jednocześnie nie przegapić usterki, która dopiero się rozwija.
