W obwodach elektrycznych liczy się nie tylko to, co jest podłączone, ale też jak jest podłączone. Ten tekst wyjaśnia, jak działa połączenie równoległe, jak policzyć opór zastępczy, czym różni się od układu szeregowego i gdzie taki sposób łączenia elementów ma realny sens. Dorzucam też praktyczne przykłady, typowe błędy i kilka zasad bezpieczeństwa, które pomagają uniknąć kosztownych pomyłek.
Najważniejsze zasady, które warto zapamiętać
- W gałęziach podłączonych do tych samych dwóch punktów napięcie jest takie samo.
- Prąd się dzieli między gałęzie, a jego suma wraca do źródła.
- Rezystancja zastępcza układu równoległego jest mniejsza niż najmniejsza z rezystancji składowych.
- Im mniejszy opór gałęzi, tym większy prąd przez nią popłynie.
- Taki układ sprawdza się tam, gdzie odbiorniki mają działać niezależnie od siebie.

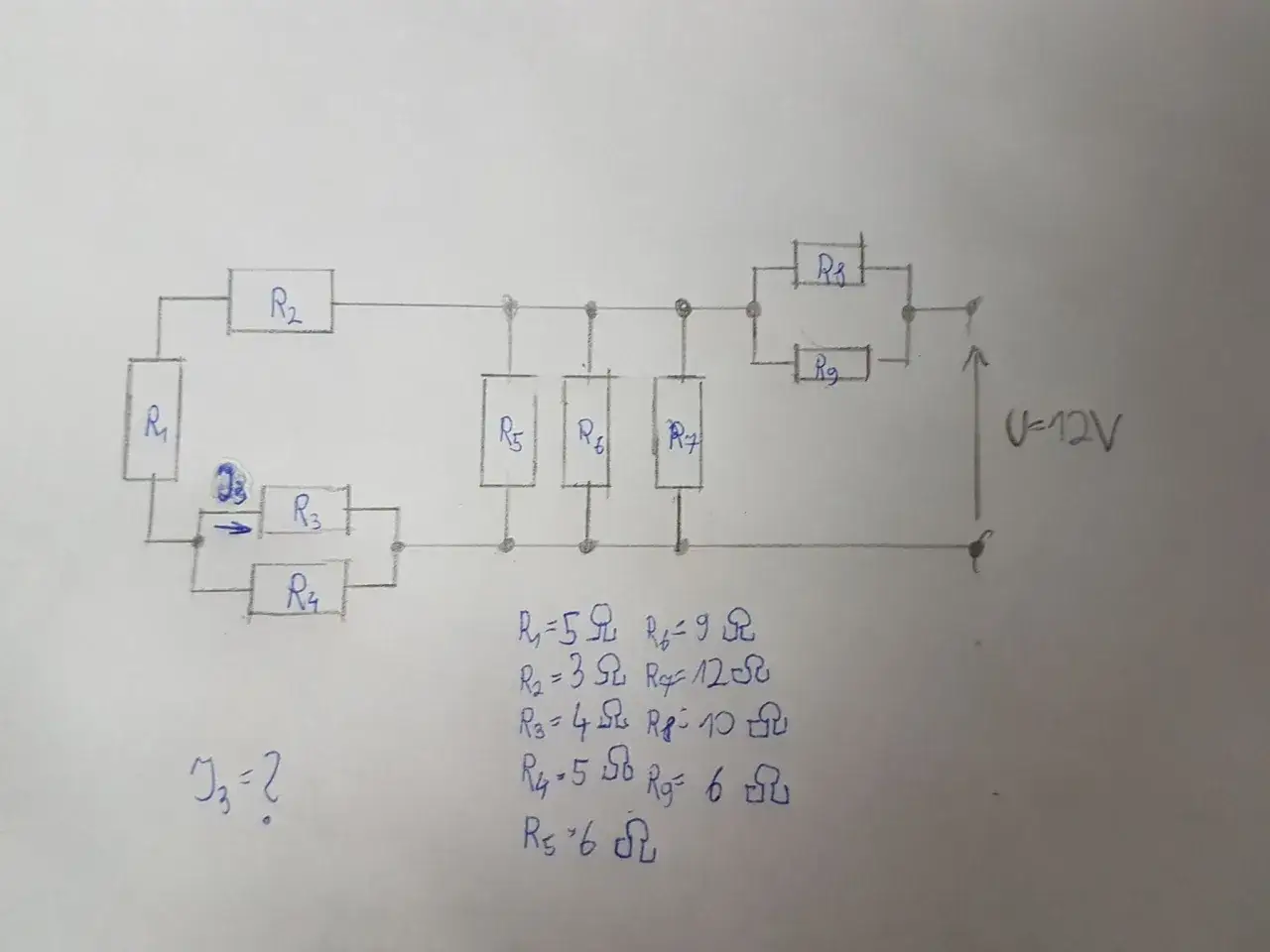

Jak działa układ równoległy
Najprościej patrzę na to tak: kilka elementów jest podpiętych do tych samych dwóch punktów obwodu, więc każdy z nich „widzi” to samo napięcie źródła. To właśnie dlatego lampki, rezystory czy moduły połączone w taki sposób mogą pracować niezależnie od siebie. Jeśli jedna gałąź zniknie albo zostanie odłączona, pozostałe nadal mają swoją drogę do zasilania.
W praktyce oznacza to dwie rzeczy. Po pierwsze, napięcie na każdej gałęzi jest jednakowe. Po drugie, prąd nie płynie jedną ścieżką, tylko rozdziela się między dostępne odgałęzienia. Węzeł, czyli miejsce rozgałęzienia obwodu, działa tu jak skrzyżowanie dróg: część prądu wybiera jedną gałąź, część drugą, a suma tych prądów daje prąd pobierany z zasilacza.
To jest ważne także z punktu widzenia praw Kirchhoffa. Pierwsze prawo mówi, że prąd wpływający do węzła musi się równać prądowi z niego wypływającemu. Dzięki temu da się przewidzieć zachowanie całego obwodu bez zgadywania. Kiedy ten mechanizm jest jasny, liczenie staje się dużo prostsze, więc przechodzę od razu do wzorów.
Jak policzyć opór zastępczy bez zgadywania
Jeżeli mówimy o rezystorach, podstawowy wzór jest prosty: 1/Rz = 1/R1 + 1/R2 + 1/R3 + ..., gdzie Rz to rezystancja zastępcza. Dla dwóch rezystorów można to zapisać jeszcze wygodniej: Rz = (R1 × R2) / (R1 + R2). Ten zapis lubię najbardziej, bo szybko daje wynik i od razu pokazuje, że opór całego układu spada.
Przykład? Jeśli połączysz równolegle rezystory 100 Ω i 300 Ω, to:
Rz = (100 × 300) / (100 + 300) = 30000 / 400 = 75 Ω.
Widać tu bardzo ważną rzecz: opór zastępczy jest mniejszy od najmniejszej wartości w gałęziach. Gdy podłączysz dwa jednakowe rezystory 100 Ω, dostaniesz 50 Ω. Przy trzech takich samych elementach wartość spadnie do 33,3 Ω. To właśnie dlatego równoległe łączenie „otwiera” obwód na większy pobór prądu.
Jeśli chcesz szybko oszacować zachowanie obwodu, pamiętaj prostą zasadę: mniejszy opór gałęzi oznacza większy prąd w tej gałęzi. Właśnie ta zależność jest najczęściej potrzebna w praktyce, zanim przejdzie się do dokładniejszych obliczeń mocy i obciążenia źródła.
Czym ten układ różni się od połączenia szeregowego
Najwięcej pomyłek pojawia się wtedy, gdy ktoś miesza pojęcia z dwóch podstawowych sposobów łączenia elementów. Dlatego porównuję je od razu wprost:
| Cecha | Układ szeregowy | Układ równoległy |
|---|---|---|
| Napięcie | Dzieli się między elementy | Jest takie samo na każdej gałęzi |
| Prąd | Płynie jedną drogą i ma tę samą wartość w całym torze | Rozdziela się na kilka gałęzi |
| Opór zastępczy | Jest sumą oporów | Jest mniejszy od najmniejszego oporu składowego |
| Awaria jednego elementu | Często przerywa działanie całego toru | Zwykle psuje tylko jedną gałąź |
| Typowe zastosowanie | Proste łańcuchy elementów i dzielniki napięcia | Instalacje, odbiorniki działające niezależnie, rozgałęzione obwody |
To porównanie dobrze pokazuje, dlaczego w praktyce instalacje domowe i wiele układów elektronicznych nie są budowane jako jeden długi łańcuch. Gdy zależy mi na niezależnej pracy odbiorników, wybieram właśnie taki sposób łączenia, bo daje większą odporność na pojedynczą awarię. Z tego już naturalnie wynika pytanie, gdzie ten układ jest szczególnie użyteczny.
Gdzie taki układ sprawdza się najlepiej
Równoległe łączenie nie jest sztuką dla samej sztuki. Stosuje się je tam, gdzie elementy mają działać osobno, a nie „ciągnąć” jeden za drugim cały tor zasilania. Najczęściej spotykam je w takich miejscach:
- Instalacje domowe - gniazdka i większość odbiorników są podłączone tak, aby wyłączenie jednego urządzenia nie odcinało reszty.
- Oświetlenie - osobne lampy lub gałęzie LED mogą świecić niezależnie, o ile mają właściwie dobrane ograniczenie prądu.
- Układy samochodowe - wiele odbiorników pracuje równolegle do instalacji pojazdu, bo każdy potrzebuje tego samego napięcia zasilania.
- Pakiety akumulatorów - połączenie równoległe zwiększa pojemność, ale wymaga zgodnych ogniw i ostrożności przy projektowaniu.
Tu pojawia się ważny niuans: nie wszystko, co da się połączyć równolegle, będzie działało dobrze bez dodatkowych elementów. Na przykład diody LED zwykle potrzebują własnych rezystorów ograniczających prąd, bo bez nich jedna gałąź może pobrać za dużo energii i szybciej ulec uszkodzeniu. Właśnie dlatego sam układ to dopiero początek, a nie gotowe rozwiązanie.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
Przy takim połączeniu najczęściej widzę kilka powtarzalnych pomyłek. Pierwsza to założenie, że skoro napięcie jest wspólne, to prąd też będzie taki sam w każdej gałęzi. Nie będzie. To właśnie różnica oporów decyduje o podziale prądu, dlatego jedna gałąź może pracować mocniej, a druga słabiej.
Drugi błąd to lekceważenie mocy. Jeśli dołożysz kolejne gałęzie, cały układ pobierze więcej prądu, a zasilacz, przewody i zabezpieczenia muszą to wytrzymać. W przeciwnym razie rośnie temperatura, spada stabilność pracy i pojawiają się awarie. To szczególnie ważne przy obwodach LED, silnikach małej mocy i pakietach zasilających.
Trzecia pułapka to zwarcie jednej gałęzi. Wtedy opór całego układu gwałtownie maleje, a prąd może skoczyć do poziomu niebezpiecznego dla źródła. Dlatego w praktyce liczy się nie tylko sam schemat, ale też zabezpieczenie nadprądowe, bezpiecznik i sensownie dobrane przekroje przewodów.
Jest jeszcze kwestia pomiarów. Amperomierz włącza się szeregowo, a woltomierz równolegle do badanego elementu lub gałęzi. To detal, który początkujący często mylą, a potrafi całkowicie zafałszować wynik albo wręcz rozregulować obwód. Po tych błędach najrozsądniej przejść do krótkiej listy rzeczy, które sam sprawdzam przed uruchomieniem układu.
Co sprawdzam przed podłączeniem takiego układu
Zanim podam zasilanie, zawsze robię prostą kontrolę pięciu rzeczy. To oszczędza czas i zwykle ratuje elementy przed przegrzaniem albo przypadkowym uszkodzeniem:
- Napięcie znamionowe elementów - każda gałąź musi znosić to, co dostaje z źródła.
- Prąd całkowity - sumuję obciążenie wszystkich gałęzi, nie tylko jednej.
- Moc strat - sprawdzam, czy rezystory, diody i przewody nie pracują na granicy możliwości.
- Zabezpieczenie - dobieram bezpiecznik albo ograniczenie prądu do realnego obciążenia.
- Polaryzację i zgodność elementów - szczególnie wtedy, gdy w obwodzie są elementy wrażliwe, jak LED-y czy kondensatory elektrolityczne.
Jeśli mam wątpliwość, liczę obwód tak, jakby pracował w najtrudniejszym możliwym scenariuszu, bo to podejście daje bardziej wiarygodny wynik niż optymistyczne zgadywanie. Właśnie tak traktuję cały ten typ łączenia: nie jako teorię do zapamiętania, tylko jako praktyczną zasadę, która pomaga budować obwody bezpieczniej i rozsądniej.
