W schematach elektronicznych kondensator wygląda niepozornie, ale jego oznaczenie decyduje o tym, czy odczytasz układ poprawnie. Pokażę, jak rozpoznawać podstawowy symbol, czym różnią się jego odmiany oraz na co patrzeć obok rysunku, żeby nie pomylić elementu niespolaryzowanego z elektrolitycznym albo zmiennym. To drobiazg, który w praktyce oszczędza sporo błędów przy montażu i analizie układów.
Najszybciej czyta się go po kształcie okładek i dodatkowych oznaczeniach
- Podstawowy symbol kondensatora to zwykle dwie równoległe okładki oddzielone przerwą.
- Wersja z jedną prostą i jedną łukową kreską zwykle oznacza kondensator spolaryzowany.
- Strzałka na symbolu sugeruje element zmienny albo nastawny.
- Sam rysunek nie pokazuje pojemności, napięcia pracy ani tolerancji, więc trzeba czytać też opis obok.
- Największy błąd to pomijanie polaryzacji w kondensatorach elektrolitycznych i tantalowych.
Jak odczytać symbol kondensatora na schemacie

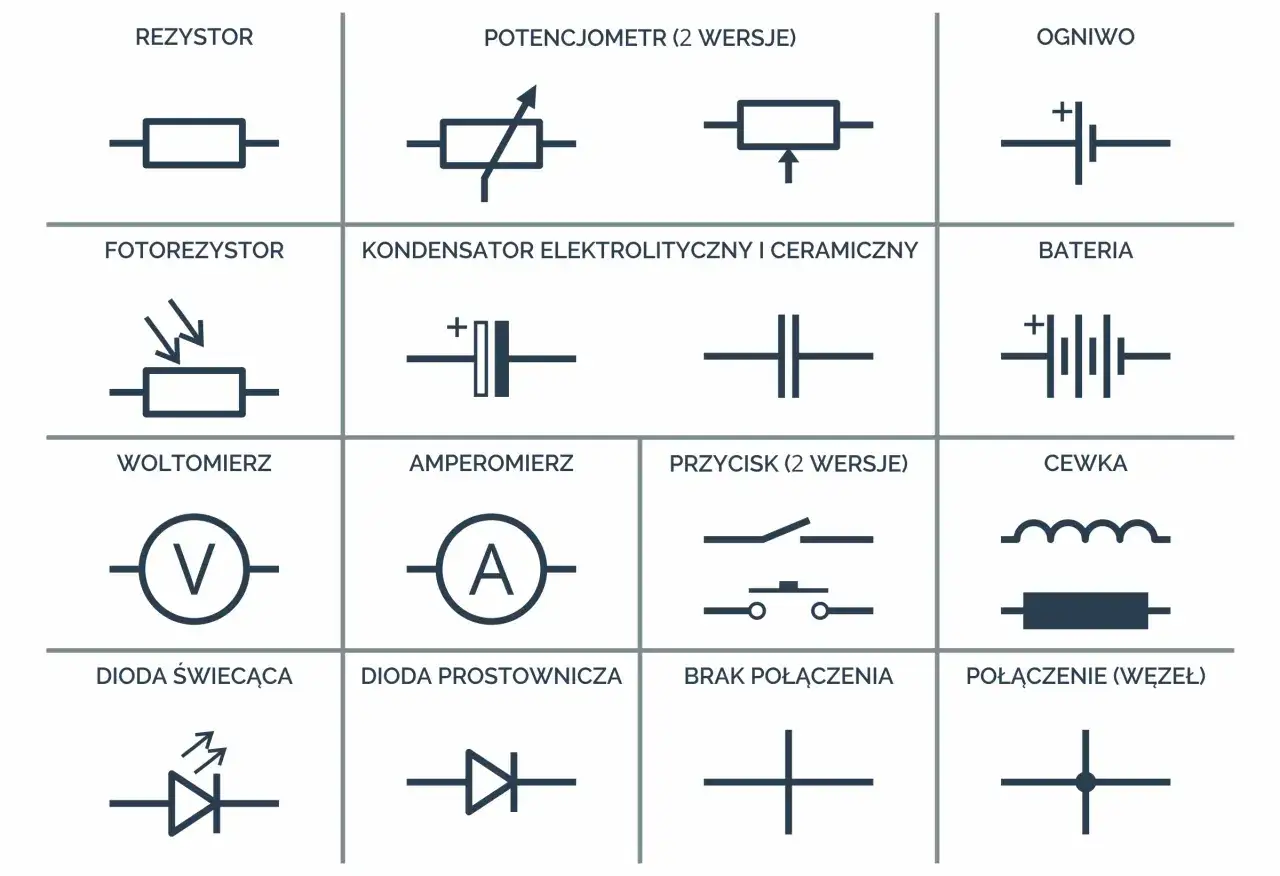

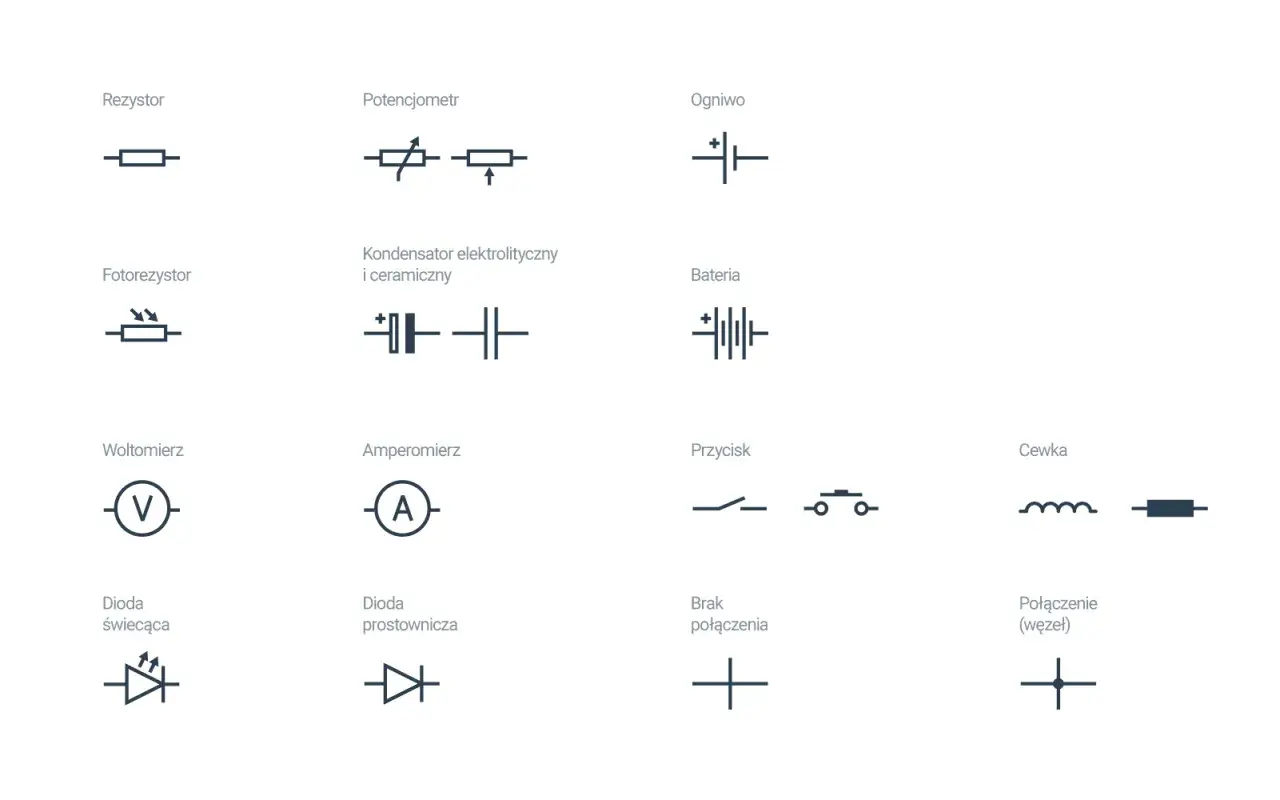

W zapisie zgodnym z PN-EN 60617 kondensator pokazuje się jako dwie okładki oddzielone przerwą. W praktyce czytam to tak: symbol mówi mi, że element magazynuje ładunek, ale sam nie mówi jeszcze, czy wolno go włączyć w dowolnym kierunku. Dlatego ja zawsze patrzę nie tylko na sam rysunek, lecz także na znaki przy nim, bo to one rozstrzygają, z jakim typem kondensatora mam do czynienia.
- Dwuwyprowadzeniowy, bez dodatkowych znaków - zwykle oznacza kondensator niespolaryzowany.
- Oznaczenie + lub - - sygnał, że trzeba sprawdzić biegunowość.
- Strzałka przez symbol - informacja o regulacji lub zmienności pojemności.
- Opis przy elemencie - często ważniejszy niż sam kształt symbolu, bo podaje wartość i typ.
Jeśli przy symbolu niczego dodatkowego nie ma, najczęściej chodzi o kondensator niespolaryzowany. Gdy pojawia się strzałka albo znak polaryzacji, schemat od razu wymaga większej uwagi. Właśnie od tego zaczyna się bezpieczne czytanie całego fragmentu układu.
Najczęstsze odmiany symbolu i co znaczą
Różnice w rysunku nie są dekoracją. Każda z nich mówi coś o sposobie pracy elementu, a czasem wręcz ostrzega przed błędem montażowym. W tabeli zebrałem warianty, które spotykam najczęściej w dokumentacji i bibliotekach CAD.
| Rodzaj symbolu | Jak wygląda | Co oznacza | Kiedy ma znaczenie |
|---|---|---|---|
| Kondensator niespolaryzowany | Dwie równoległe, podobne okładki | Można go włączać bez wskazanego kierunku polaryzacji | W filtrach, sprzęganiu sygnałów i prostych układach czasowych |
| Kondensator spolaryzowany | Jedna okładka bywa łukowa, druga prosta, czasem z +/− | Wymaga zachowania biegunowości | W zasilaczach, układach wygładzania i wielu aplikacjach elektrolitycznych |
| Kondensator zmienny | Symbol z ukośną strzałką | Pojemność da się płynnie regulować | W strojeniu obwodów i aplikacjach radiowych |
| Kondensator nastawny lub trymer | Odmiana z oznaczeniem regulacji, zwykle do precyzyjnego ustawienia | Służy do korekty, a nie do częstego kręcenia | Przy kalibracji i dostrajaniu układów |
W praktyce najwięcej zamieszania robią dwa przypadki: wersja spolaryzowana i symbol z dodatkową strzałką. Oba wyglądają podobnie tylko z daleka, ale ich znaczenie jest zupełnie inne, więc w następnym kroku warto skupić się właśnie na polaryzacji.
Polaryzacja ma znaczenie bardziej niż sam kształt
Jeżeli symbol pokazuje kondensator spolaryzowany, nie traktuję tego jako luźnej sugestii. W kondensatorach elektrolitycznych i tantalowych kierunek podłączenia ma znaczenie, a pomyłka potrafi skończyć się uszkodzeniem elementu. W wielu europejskich zapisach łukowa okładka oznacza biegun ujemny, ale i tak wolę sprawdzić opis przy elemencie, bo biblioteki symboli i starsze schematy bywają nieco inne.
Przeczytaj również: Jak powstała ekipa friza? Niezwykła historia i kulisy tworzenia
Co robię, gdy oznaczenie nie jest oczywiste
Najpierw szukam znaku + lub -, potem porównuję symbol z oznaczeniem na płytce albo w zestawieniu części. Jeśli dokumentacja jest niepełna, nie zgaduję. To brzmi banalnie, ale właśnie tutaj najłatwiej o kosztowny błąd.
- Sprawdzam, czy obok symbolu nie ma wyraźnie zaznaczonego plusa.
- Porównuję rysunek z opisem w legendzie schematu.
- W razie wątpliwości zaglądam do karty katalogowej konkretnego elementu.
- Nie zakładam, że wszystkie kondensatory w jednym układzie mają tę samą polaryzację.
Gdy już wiem, jak odczytać polaryzację, pozostaje druga ważna rzecz: symbol na schemacie nadal nie pokazuje wszystkich parametrów elementu. To trzeba doprecyzować osobno.
Co jeszcze sprawdzić obok symbolu
Sam rysunek kondensatora jest tylko punktem wyjścia. W dobrze opisanym schemacie obok niego powinny pojawić się dane, które naprawdę pozwalają dobrać element do układu. Ja zwracam uwagę przede wszystkim na cztery rzeczy:
| Informacja | Gdzie jej szukam | Dlaczego jest ważna |
|---|---|---|
| Pojemność | Oznaczenie przy C1, C2 lub w BOM | Decyduje o filtracji, czasie ładowania i pracy układu |
| Napięcie pracy | Opis elementu lub dokumentacja producenta | Mówi, czy element wytrzyma warunki w obwodzie |
| Typ kondensatora | Symbol i opis w zestawieniu części | Pomaga odróżnić ceramiczny, foliowy, elektrolityczny i inne odmiany |
| Tolerancję i temperaturę | Karta katalogowa | Ważne tam, gdzie liczy się stabilność parametrów |
W filtrze zasilania często spotykam zestaw: mały kondensator ceramiczny 100 nF jako szybkie odsprzęganie i większy elektrolit 10-100 µF jako magazyn energii. Na schemacie oba mogą wyglądać podobnie, ale ich rola w układzie jest zupełnie inna. To właśnie dlatego sam symbol nie wystarcza, jeśli chcesz zrozumieć działanie całego fragmentu.
Najczęstsze błędy przy czytaniu schematów
Najwięcej pomyłek widzę wtedy, gdy ktoś patrzy wyłącznie na ikonę i zakłada, że każdy kondensator zachowuje się tak samo. W praktyce to nie działa. Oto błędy, które pojawiają się najczęściej:
- Ignorowanie polaryzacji w kondensatorach elektrolitycznych i tantalowych.
- Zakładanie, że strzałka zawsze oznacza to samo, choć czasem wskazuje regulację, a czasem wariant konstrukcyjny.
- Mylenie symbolu schematowego z nadrukiem na obudowie elementu.
- Czytanie symbolu bez kontekstu całego obwodu, przez co łatwo pomylić filtrację z sprzęganiem lub odsprzęganiem.
- Pomijanie różnic między standardami i bibliotekami CAD, które potrafią lekko zmieniać wygląd symbolu.
Jeśli mam jedną radę praktyczną, to taką: nie oceniaj kondensatora po samym rysunku. Najpierw sprawdź typ symbolu, potem opis, a dopiero na końcu dobieraj lub montuj element. Dzięki temu schemat przestaje być zgadywanką.
Co zapamiętać, żeby schemat kondensatora prowadził do właściwego wyboru
Najlepiej traktować symbol kondensatora jako skrót informacji, a nie pełny opis elementu. Wystarczy kilka prostych nawyków, żeby czytać go pewniej:
- Rozpoznaj podstawowy kształt i sprawdź, czy symbol nie zawiera strzałki albo oznaczenia polaryzacji.
- Sprawdź, czy schemat podaje pojemność, napięcie pracy i oznaczenie pozycyjne.
- Przy kondensatorach spolaryzowanych zawsze weryfikuj biegunowość.
- Porównaj symbol z opisem w dokumentacji, jeśli schemat pochodzi z innego kraju lub starszego standardu.
- Pamiętaj, że na rysunku nie widać wszystkiego, więc kontekst obwodu ma znaczenie.
Jeżeli trzymam się tych kilku kroków, symbol kondensatora przestaje być tylko kreskami na papierze, a staje się realną wskazówką do poprawnego montażu i analizy układu. To właśnie w takiej kolejności czytam schematy, kiedy zależy mi na szybkim i pewnym rozpoznaniu elementu.
