Pojemność kondensatora decyduje o tym, ile ładunku element może zgromadzić przy danym napięciu, a w praktyce wpływa na filtrację zasilania, opóźnienia czasowe i stabilność całego układu. W tym tekście wyjaśniam prostym językiem, jak rozumieć tę wartość, jak ją liczyć, od czego naprawdę zależy i na co patrzeć przy doborze elementu do projektu. Dorzucam też typowe błędy, które w elektronice kosztują najwięcej czasu, bo często nie widać ich na pierwszy rzut oka.
Najważniejsze liczby i zasady, które warto mieć pod ręką
- Pojemność opisuje zależność między ładunkiem a napięciem: C = Q / U.
- Farad to bardzo duża jednostka, więc w praktyce częściej spotyka się µF, nF i pF.
- Wartość nadrukowana na obudowie nie zawsze oznacza tyle samo w realnym układzie, zwłaszcza w ceramicznych MLCC przy napięciu stałym.
- Przy doborze liczą się nie tylko µF, ale też napięcie znamionowe, ESR, tolerancja i temperatura pracy.
- Połączenie równoległe zwiększa pojemność, a szeregowe ją zmniejsza, ale podnosi wymagania dotyczące rozkładu napięcia.
- W układach scalonych często stosuje się 100 nF do odsprzęgania, ale to punkt wyjścia, nie uniwersalna reguła.
Co oznacza ta wartość i dlaczego ma znaczenie w praktyce
Najprościej ujmując, kondensator magazynuje ładunek elektryczny między okładkami oddzielonymi dielektrykiem, czyli materiałem izolującym. Im większa ta zdolność magazynowania, tym więcej ładunku da się zgromadzić przy tym samym napięciu. Dlatego w układach zasilania kondensator wygładza tętnienia, w układach czasowych wyznacza opóźnienia, a w filtrach decyduje o zachowaniu całego toru sygnału.
W modelu idealnym zależność opisuje wzór C = Q / U, czyli pojemność jest ilorazem ładunku i napięcia. Z tego wynika ważna rzecz: ten sam element przy wyższym napięciu gromadzi więcej ładunku, a energia zgromadzona w nim rośnie jeszcze szybciej, bo zależy od kwadratu napięcia. W praktyce nie chodzi więc o „ile ma mikrofaradów” w oderwaniu od reszty, tylko o to, jak zachowa się w konkretnym układzie.

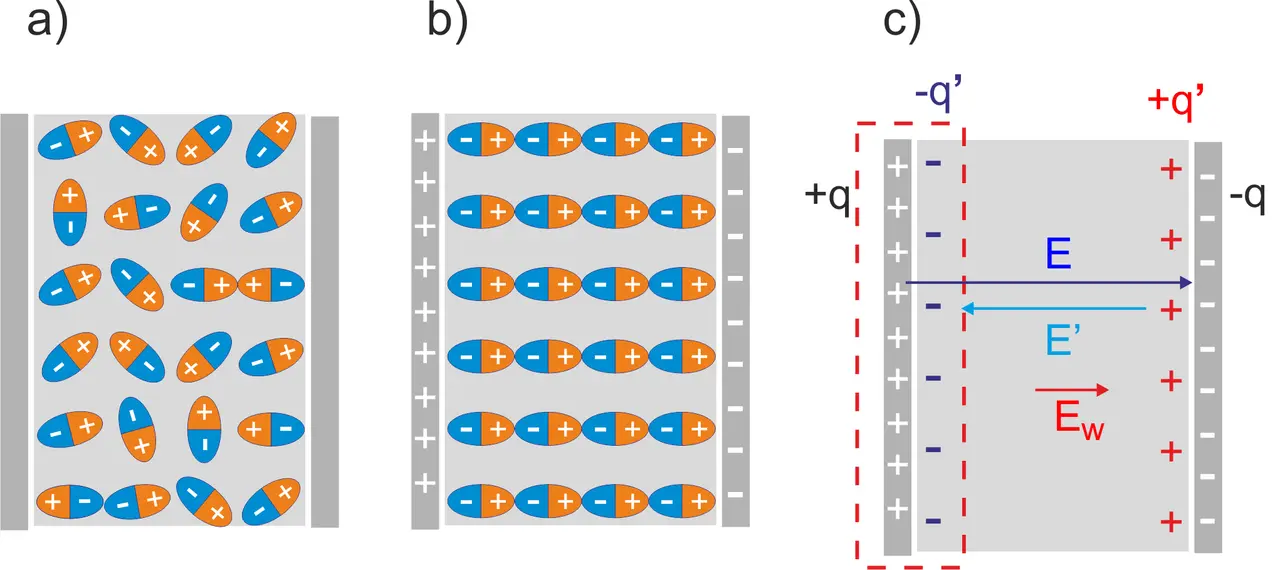

Gdy patrzę na to od strony fizyki, pamiętam też o prostym modelu kondensatora płaskiego: pojemność rośnie wraz z powierzchnią okładek i przenikalnością dielektryka, a maleje, gdy odległość między okładkami się zwiększa. To tłumaczy, dlaczego konstrukcja i materiał są tak samo ważne jak sama liczba na obudowie. Kiedy to już jest jasne, można przejść do liczenia i czytania jednostek bez zgadywania.
Jak liczyć ją w prostych układach i czytać oznaczenia
W praktyce najczęściej korzysta się z dwóch poziomów myślenia. Pierwszy to wzór C = Q / U, czyli odpowiedź na pytanie, ile ładunku zgromadzi element przy danym napięciu. Drugi to model konstrukcyjny, w którym pojemność zależy od geometrii i dielektryka. Dla wielu zastosowań wystarczy jednak umiejętność poprawnego odczytania jednostek i przeliczenia ich bez pomyłki.
| Jednostka | Zapis | Jak myśleć o skali |
|---|---|---|
| farad | F | bardzo duża wartość, częściej spotykana w superkondensatorach |
| mikrofarad | µF | typowa skala dla wielu kondensatorów filtrujących i elektrolitycznych |
| nanofarad | nF | częsty zakres w filtrach, sprzęganiu i układach sygnałowych |
| pikofarad | pF | małe wartości używane przy wyższych częstotliwościach i w rezonansie |
Żeby nie pomylić skali, warto pamiętać o prostych przeliczeniach: 1 µF = 1000 nF = 1 000 000 pF, a 1 nF = 1000 pF. Przykładowo 100 nF to 0,1 µF, a 10 µF to 10 000 000 pF. W kodach nadrukowanych na małych kondensatorach ceramicznych też łatwo o błąd, dlatego 104 zwykle oznacza 100 nF, a 473 to 47 nF. Gdy już da się policzyć samą wartość, trzeba sprawdzić, czy element w ogóle zachowa ją w realnych warunkach pracy.
Od czego zależy rzeczywista wartość elementu
W katalogu wszystko wygląda prosto, ale układ elektroniczny żyje własnym życiem. Wartość pojemności zmienia się pod wpływem materiału dielektryka, temperatury, przyłożonego napięcia i częstotliwości pomiaru. Dlatego dwa kondensatory o identycznym nadruku mogą zachowywać się zupełnie inaczej w tym samym układzie.
| Typ | Co daje w praktyce | Na co uważać |
|---|---|---|
| Ceramiczny MLCC | mały, tani, dobry do odsprzęgania i pracy przy wysokich częstotliwościach | spadek efektywnej pojemności przy napięciu stałym, zależność od temperatury |
| Elektrolityczny | duża pojemność w kompaktowej obudowie, dobry do filtracji zasilania | polaryzacja, starzenie, wyższy ESR niż w wielu ceramicznych rozwiązaniach |
| Foliowy | bardzo dobra stabilność i niskie straty | zwykle większy rozmiar i wyższa cena |
| Superkondensator | bardzo duża pojemność do podtrzymania zasilania | niska dopuszczalna wartość napięcia i wyraźny upływ prądu |
W ceramice klasy X5R lub X7R efekt spadku pojemności pod wpływem napięcia stałego potrafi być istotny, więc nominalne 10 µF nie zawsze oznacza 10 µF w układzie. Z kolei C0G lub NP0 daje dużo stabilniejsze zachowanie, ale zwykle w mniejszych zakresach pojemności. W elektrolitach ważna staje się też temperatura i starzenie, bo parametr nie jest wieczny. Właśnie dlatego przy doborze nie zatrzymuję się na jednej liczbie z katalogu, tylko sprawdzam cały kontekst pracy.
Kiedy rozumiemy, skąd biorą się różnice między teorią a praktyką, łatwiej dobrać element do konkretnego zadania zamiast zgadywać na podstawie samej obudowy.
Jak dobrać element do układu bez zgadywania
Dobór kondensatora zaczynam od odpowiedzi na jedno pytanie: co ten element ma zrobić w układzie. Inna decyzja zapada przy odsprzęganiu mikrokontrolera, inna przy filtrze zasilania, a jeszcze inna w układzie czasowym RC. Sama pojemność jest ważna, ale nie jest jedynym kryterium.
- Określam funkcję - czy chodzi o filtrowanie, magazynowanie energii, sprzęganie sygnału, czy wyznaczanie czasu.
- Sprawdzam napięcie pracy - napięcie znamionowe powinno mieć zapas względem realnych warunków, a przy elementach elektrolitycznych i tantalowych ten zapas jest szczególnie ważny.
- Patrzę na tolerancję - w układach czasowych i rezonansowych tolerancja bywa ważniejsza niż maksymalna wartość pojemności.
- Weryfikuję ESR - czyli równoważną rezystancję szeregową, bo wpływa ona na straty, tętnienia i zachowanie przy impulsach prądowych.
- Sprawdzam temperaturę i obudowę - ten sam element może działać inaczej w małej obudowie SMD i inaczej w wersji przewlekanej.
- Oceniając technologię, wybieram świadomie - ceramika jest świetna do szybkiego odsprzęgania, a elektrolit do większych zasobów energii i filtracji niskoczęstotliwościowej.
| Zastosowanie | Co jest ważniejsze niż sama wartość | Praktyczna wskazówka |
|---|---|---|
| Odsprzęganie układów scalonych | niska indukcyjność i dobry montaż blisko zasilania | często zaczyna się od 100 nF, a potem dodaje większy element lokalny |
| Filtr zasilania | ESR, ripple current i zapas napięcia | sam µF nie wystarczy, jeśli element nie znosi tętnień |
| Układ RC | stabilność pojemności i tolerancja | lepszy bywa foliowy lub C0G niż tani ceramiczny o dużym rozrzucie |
| Układ rezonansowy | dokładność i małe straty | tu błędna tolerancja potrafi przesunąć częstotliwość pracy całego toru |
Jeśli miałbym wskazać jeden praktyczny nawyk, byłoby to sprawdzanie nie tylko wartości, ale też warunków katalogowych, w których została podana. To właśnie tam najczęściej kryje się różnica między układem działającym poprawnie a takim, który po uruchomieniu zachowuje się nieprzewidywalnie. Z tego już prosta droga do najczęstszych pomyłek, które widuję najczęściej.
Najczęstsze błędy przy ocenie i pomiarze
W elektronice najwięcej problemów bierze się nie z braku wiedzy, tylko z pośpiechu przy czytaniu danych. Kondensator bywa pomylony z innym zakresem jednostek, oceniony bez zapasu napięcia albo wybrany wyłącznie na podstawie wartości nominalnej. To drobiazgi, które potrafią zatrzymać cały projekt.
- Mylenie µF, nF i pF - różnica rzędu tysięcy razy zmienia działanie układu całkowicie.
- Zakładanie, że nadruk to zawsze realna wartość - szczególnie w ceramice wartość efektywna może spaść przy napięciu stałym.
- Ignorowanie polaryzacji - kondensator elektrolityczny podłączony odwrotnie może ulec uszkodzeniu.
- Brak zapasu napięcia - element pracujący „na styk” szybciej traci parametry i ma krótszą żywotność.
- Pomiar bez uwzględnienia warunków - wynik zależy od częstotliwości, napięcia i metody pomiarowej.
- Łączenie wielu elementów bez kontroli rozkładu napięcia - szczególnie przy połączeniach szeregowych to częsty punkt awarii.
Jeżeli układ nie działa tak, jak zakładał projekt, zaczynam właśnie od tych punktów. W praktyce to najkrótsza droga do znalezienia błędu, bo problem bardzo często nie leży w samej wartości pojemności, tylko w sposobie użycia elementu. To prowadzi do kolejnej rzeczy, która bywa niedoceniana: sposobu łączenia kondensatorów.
Łączenie kondensatorów i efektywna pojemność w praktyce
Łączenie elementów nie jest sztuczką, tylko narzędziem projektowym. W połączeniu równoległym pojemności się sumują, więc dwa kondensatory 10 µF dadzą w przybliżeniu 20 µF. W połączeniu szeregowym pojemność spada, a dla dwóch identycznych elementów 10 µF efekt wyniesie około 5 µF. Brzmi prosto, ale diabeł tkwi w napięciu pracy i równomiernym rozkładzie obciążenia.
| Połączenie | Wzór | Efekt praktyczny |
|---|---|---|
| Równoległe | C = C1 + C2 + ... | większa pojemność i często niższe straty zastępcze |
| Szeregowe | 1/C = 1/C1 + 1/C2 + ... | mniejsza pojemność, ale możliwość pracy przy wyższym napięciu |
Przy szeregowym łączeniu elementów elektrolitycznych trzeba uważać szczególnie mocno, bo napięcie nie zawsze dzieli się idealnie po równo. W praktyce stosuje się wtedy rezystory wyrównawcze, czyli dodatkowe elementy pomagające ustabilizować podział napięcia. To nie jest ozdobnik projektu, tylko zabezpieczenie przed sytuacją, w której jeden kondensator dostaje za dużo i pracuje poza bezpiecznym zakresem.
Równolegle łączy się też kondensatory po to, by połączyć ich zalety, na przykład większą pojemność z lepszym zachowaniem przy wyższych częstotliwościach. To już jednak decyzja projektowa, która ma sens tylko wtedy, gdy wiadomo, jaki problem chcemy rozwiązać.
Co sprawdza się najlepiej, gdy wybierasz element do projektu
Jeśli mam zostawić tylko kilka naprawdę użytecznych zasad, to są one bardzo przyziemne. Najpierw określam funkcję elementu, potem sprawdzam napięcie i temperaturę pracy, a dopiero na końcu porównuję ESR, tolerancję oraz rozmiar obudowy. Taka kolejność zwykle oszczędza więcej czasu niż polowanie na „największą możliwą wartość”.
- Do odsprzęgania częściej wybieram małe MLCC i trzymam je blisko układu.
- Do filtracji zasilania wolę większy zapas pojemności i sensowny ESR niż sam imponujący nadruk.
- Do układów czasowych stawiam na stabilność, a nie na nominalnie największą wartość.
- Przy krytycznych projektach sprawdzam też zachowanie w temperaturze i przy realnym napięciu pracy.
Największy błąd początkujących polega na tym, że traktują kondensator jak prostą liczbę w tabeli. Ja patrzę na niego jak na element zależny od technologii, napięcia, temperatury i sposobu montażu. Właśnie to podejście daje w elektronice najwięcej spokoju, bo pozwala dobrać część, która działa nie tylko w teorii, ale też po włączeniu zasilania.
