W elektronice najczęściej liczy się nie tylko to, ile prądu płynie, ale też ile energii układ oddaje w postaci pracy, światła albo ciepła. Najprostszy wzór na moc to P = U × I, ale w praktyce równie ważne są przekształcenia z prawa Ohma, dobór zasilacza i rozumienie różnicy między watami, woltoamperami oraz watosekundami. Poniżej rozkładam to na proste kroki, z przykładami, które da się wykorzystać przy zwykłych obliczeniach w domu i przy drobnych projektach elektronicznych.
Najważniejsze zasady do szybkiego obliczania mocy
- Moc elektryczna opisuje, jak szybko urządzenie pobiera lub oddaje energię, a jej jednostką jest wat (W).
- W obwodach stałoprądowych najczęściej stosuje się zależność P = U × I.
- Jeśli znasz opór, wygodne są też wzory P = I2 × R oraz P = U2 / R.
- W prądzie zmiennym trzeba uważać na wartości skuteczne i współczynnik mocy, bo sam iloczyn U × I nie zawsze wystarcza.
- W praktyce liczy się nie tylko wynik, ale też zapas mocy elementów i zasilacza.
Co naprawdę oznacza moc elektryczna
W elektronice moc jest po prostu miarą tego, jak intensywnie energia przepływa przez układ. Jeśli dioda świeci, rezystor się grzeje, a silnik obraca wałek, to właśnie moc mówi, jak dużo energii jest w tym procesie zużywanej w czasie. Dlatego ten temat jest ważny nie tylko dla teorii, ale też dla bezpieczeństwa i trwałości układów.
Ja zwykle zaczynam od rozróżnienia dwóch rzeczy: mocy i energii. Moc to tempo, a energia to suma zużycia w czasie. Można to zapamiętać bardzo prosto: urządzenie o mocy 10 W zużywa energię dwa razy szybciej niż urządzenie 5 W, ale ostateczny koszt pracy zależy już od tego, jak długo działa. Właśnie dlatego żarówka LED 8 W może świecić cały wieczór taniej niż starsza żarówka 60 W.
W praktyce elektronicznej ta różnica pomaga ocenić, czy dany element się nie przegrzeje, czy zasilacz wystarczy, oraz ile ciepła układ odda do otoczenia. To prowadzi wprost do podstawowego równania, które warto znać bez zastanawiania się.
Jak czytać zależność P = U × I
Najprostsza postać obliczania mocy w obwodzie prądu stałego to P = U × I, czyli moc równa się napięciu razy natężenie prądu. Jeśli zasilasz układ napięciem 12 V i pobiera on 2 A, to moc wynosi 24 W. To wszystko, ale tylko wtedy, gdy naprawdę masz właściwe wartości napięcia i prądu dla danego punktu pracy.
Najczęściej używane symbole i jednostki wyglądają tak:
| Symbol | Znaczenie | Jednostka |
|---|---|---|
| P | moc | W |
| U | napięcie | V |
| I | natężenie prądu | A |
| R | rezystancja | Ω |
Ja zwracam uwagę na to, że w elektronice ten sam zapis może opisywać różne sytuacje. Dla zasilacza liczy się moc wyjściowa, dla rezystora moc wydzielana w postaci ciepła, a dla silnika albo modułu LED ważne jest też to, jak moc zmienia się przy obciążeniu. Nie ma jednego „uniwersalnego” wyniku bez kontekstu.
Skoro podstawowa zależność jest już jasna, warto zobaczyć, kiedy wygodniej sięgnąć po inne wzory wyprowadzone z prawa Ohma.
Kiedy lepiej użyć P = I2 × R albo P = U2 / R

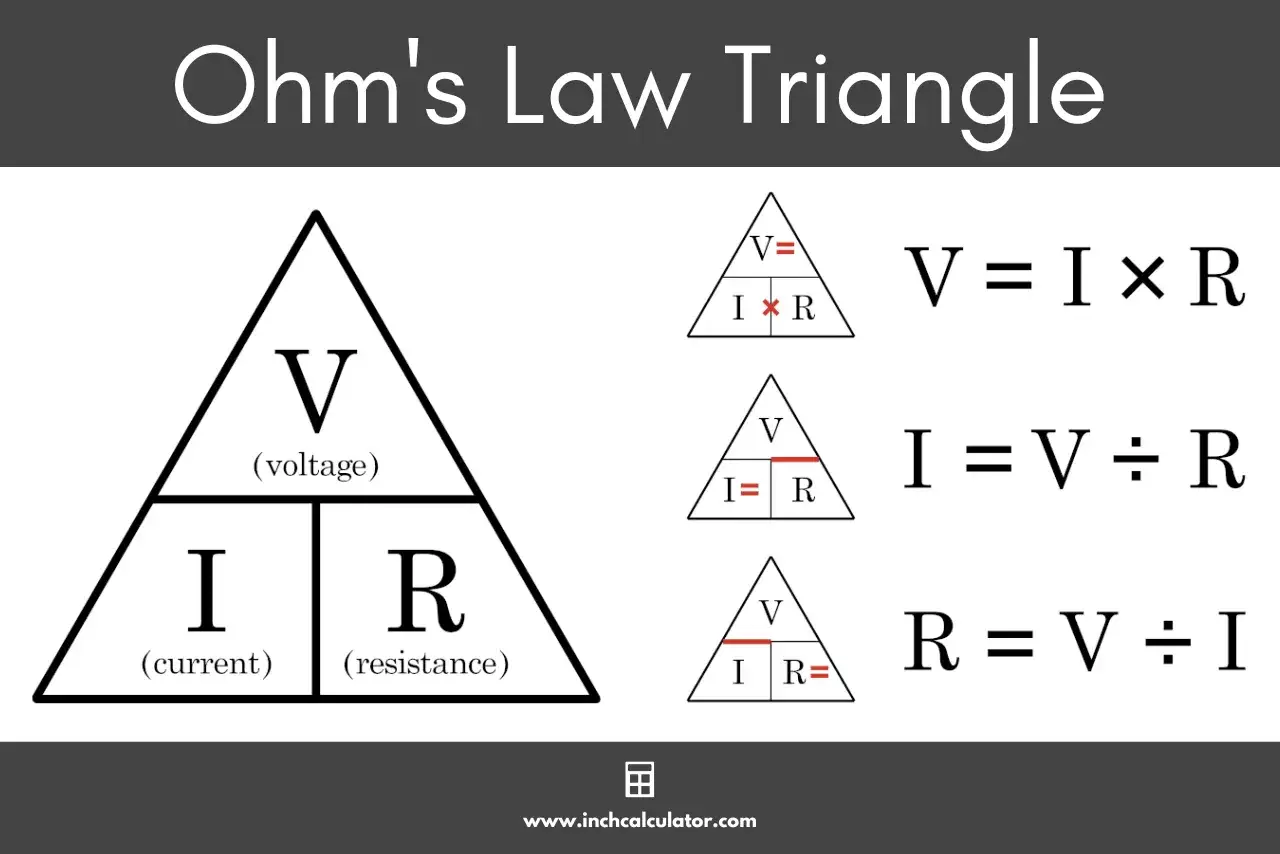

Jeśli znasz rezystancję elementu, obliczenia można uprościć na dwa sposoby. Dla rezystora najczęściej korzysta się z zależności P = I2 × R albo P = U2 / R. To nie są osobne prawa, tylko przekształcenia wzoru podstawowego po połączeniu go z prawem Ohma.
W praktyce wybór zależy od tego, jakie dane masz pod ręką:
- gdy znasz prąd i rezystancję, użyj P = I2 × R,
- gdy znasz napięcie i rezystancję, wygodniejsze będzie P = U2 / R,
- gdy znasz napięcie i prąd, najprostsze zostaje P = U × I.
To jest bardzo praktyczne przy doborze rezystora. Jeśli rezystor ma 100 Ω i przez układ płynie 0,2 A, moc wynosi 0,22 × 100 = 4 W. Taki wynik od razu mówi, że mały rezystor 0,25 W będzie tu zdecydowanie za słaby. W elektronice takie przeliczenie oszczędza sporo błędów, zwłaszcza przy prostych testach i prototypach.
Gdy masz już samą zależność, następnym krokiem jest policzenie mocy na konkretnych przykładach, bo to właśnie tam najczęściej wychodzą pomyłki.
Jak policzyć moc na typowych przykładach z elektroniki
Najlepiej myśli się o mocy na realnych scenariuszach. Poniżej zebrałem kilka prostych przypadków, które dobrze pokazują, jak działa obliczenie i gdzie łatwo się pomylić.
| Przykład | Dane | Obliczenie | Wynik | Co z tego wynika |
|---|---|---|---|---|
| Ładowarka USB | 5 V, 2 A | 5 × 2 | 10 W | To moc maksymalna przy podanym obciążeniu. |
| Taśma LED | 12 V, 3 A | 12 × 3 | 36 W | Zasilacz powinien mieć zapas ponad 36 W. |
| Rezystor | 10 Ω, 5 V | 52 / 10 | 2,5 W | Mały rezystor będzie się mocno grzał. |
| Element grzejny | 24 V, 1,5 A | 24 × 1,5 | 36 W | Warto sprawdzić odprowadzanie ciepła. |
W takich obliczeniach lubię dopisywać sobie jeszcze jeden krok: sprawdzenie zapasu. Jeśli układ ma pobierać 36 W, to zasilacz 40 W jest teoretycznie blisko granicy, ale praktycznie daje mało komfortu. Ja zwykle zostawiam przynajmniej 20-30% zapasu, bo rzeczywiste warunki pracy rzadko są idealne: rośnie temperatura, napięcie minimalnie siada, a obciążenie bywa bardziej zmienne, niż pokazuje prosty rachunek.
Takie podejście działa dobrze przy obciążeniach stałych, ale w prądzie zmiennym trzeba uwzględnić jeszcze jeden istotny element.
Co zmienia prąd zmienny i współczynnik mocy
W układach AC samo P = U × I nie zawsze opisuje wszystko, co dzieje się w obwodzie. Gdy obciążenie jest czysto rezystancyjne, sprawa jest prosta. Ale przy silnikach, zasilaczach impulsowych, transformatorach czy cewkach pojawia się współczynnik mocy, czyli cos φ.
W praktyce dla prądu przemiennego moc czynną liczy się często jako P = U × I × cos φ, gdzie U i I to wartości skuteczne. To ważne, bo urządzenie może pobierać z sieci spory prąd, a realnie zamieniać w użyteczną pracę tylko część tej energii. Reszta krąży w obwodzie jako energia bierna albo związana z przesunięciem fazowym.
Warto odróżnić trzy pojęcia:
- moc czynna w W - to, co rzeczywiście wykonuje pracę,
- moc pozorna w VA - obciążenie widziane przez źródło,
- moc bierna w var - energia magazynowana i oddawana cyklicznie.
Nie trzeba wchodzić w pełną teorię, żeby uniknąć błędu. Wystarczy pamiętać, że przy zasilaniu AC etykieta urządzenia albo modułu może podawać nie tylko waty, ale też woltoampery. To szczególnie ważne, gdy dobierasz zasilanie do urządzeń z silnikami lub elektroniką o bardziej złożonym poborze prądu.
Po tej części łatwo już zrozumieć, skąd biorą się najczęstsze pomyłki przy liczeniu mocy.
Najczęstsze błędy przy liczeniu mocy
W praktyce widzę kilka powtarzalnych potknięć. Część z nich wygląda niewinnie, ale potrafi zniszczyć element albo sprawić, że układ działa niestabilnie.
- Mieszanie mocy i energii - 10 W to nie to samo co 10 Wh.
- Używanie wartości szczytowych zamiast skutecznych - szczególnie groźne w AC.
- Ignorowanie współczynnika mocy - ważne przy zasilaczach i silnikach.
- Zakładanie, że źródło zawsze oddaje wartość z tabliczki - ładowarka 20 W nie musi stale pracować na 20 W.
- Pomijanie temperatury pracy - rezystor 1 W w chłodnym miejscu zachowuje się inaczej niż ten sam element zamknięty w obudowie bez wentylacji.
- Liczenie tylko „na styk” - brak zapasu to częsty powód przegrzewania.
Ja szczególnie często widzę pomyłkę z rezystorami. Ktoś oblicza, że element wydzieli 0,8 W, a montuje rezystor 0,25 W, bo „prawie się zgadza”. To nie działa. W elektronice granice są konkretne, a przekroczenie mocy znamionowej nie jest drobną niedokładnością, tylko proszeniem się o awarię.
Skoro wiadomo już, czego unikać, zostaje ostatni krok: jak wykorzystać te obliczenia przy realnym doborze części.
Co warto sprawdzić przed pierwszym uruchomieniem układu
Przed włączeniem układu zawsze sprawdzam trzy rzeczy: moc zasilacza, moc elementów i warunki pracy. To wystarczy, żeby większość prostych projektów nie skończyła się przegrzaniem albo spadkiem napięcia. Jeśli coś ma działać długo i stabilnie, sam wynik z obliczeń nie wystarcza - trzeba jeszcze zostawić margines bezpieczeństwa.
Przydatna jest też prosta kolejność działania: najpierw liczysz napięcie i prąd, potem wyznaczasz moc, a na końcu porównujesz wynik z parametrami elementu. Jeśli wynik jest blisko granicy, nie „liczę, że się uda”, tylko wybieram mocniejszy element. To zwykle tańsze niż późniejsza wymiana uszkodzonego modułu.
Jeśli zapamiętasz jedną rzecz, niech będzie to ta: w elektronice nie chodzi o sam wzór, ale o dopasowanie obliczenia do konkretnego obwodu. Gdy wiesz, czy pracujesz na prądzie stałym, zmiennym, rezystorze, silniku czy zasilaczu impulsowym, wynik mocy przestaje być teorią, a staje się praktycznym narzędziem do podejmowania dobrych decyzji.
