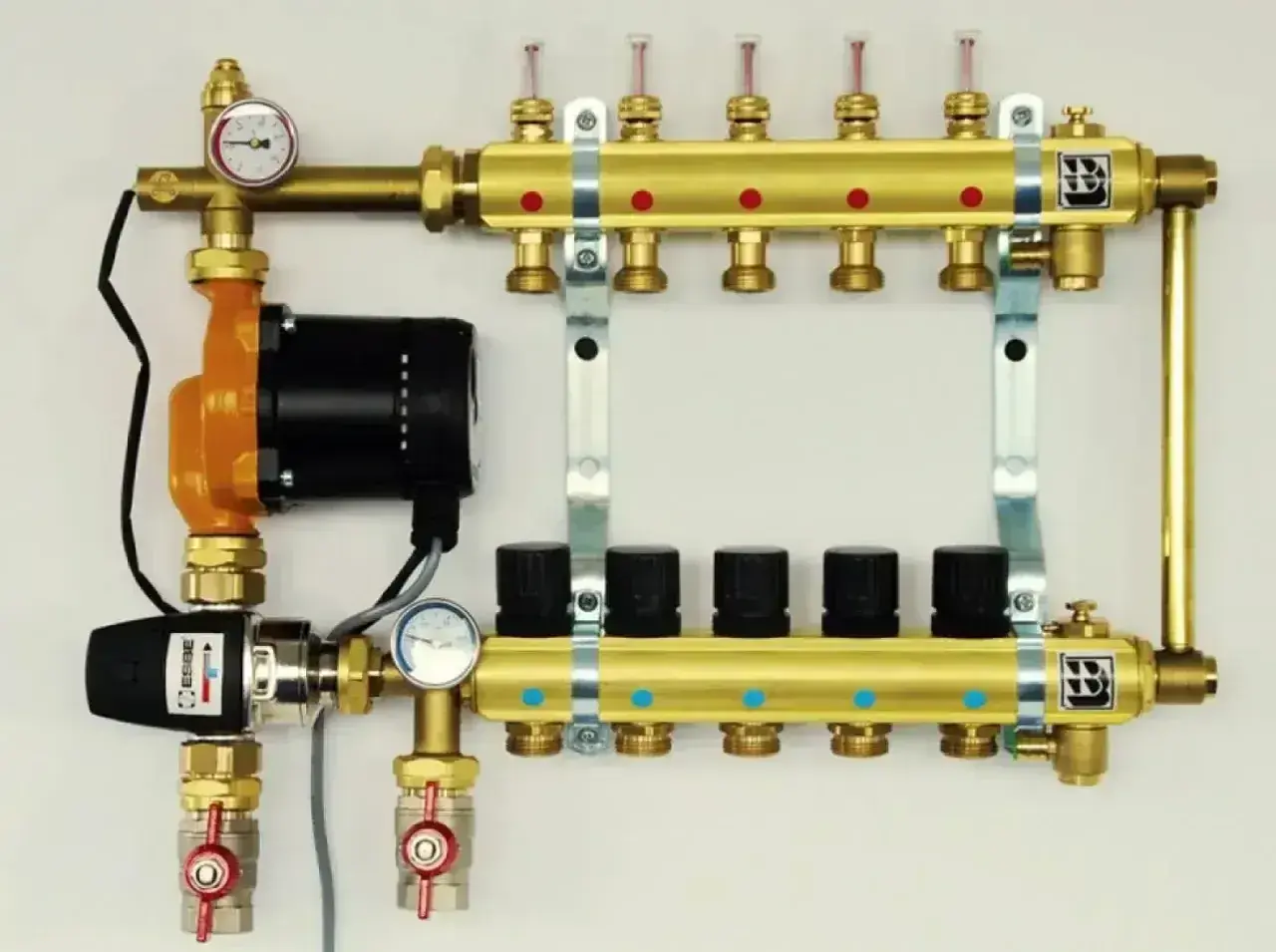

Zawór trójdrożny Afriso da się ustawić szybko, ale tylko wtedy, gdy od początku rozdzielisz dwie sprawy: bieżącą regulację temperatury na pokrętle i techniczną nastawę przepływu. W praktyce to właśnie od tego zależy, czy instalacja będzie pracowała stabilnie, czy zacznie falować temperaturą albo szumieć. Poniżej pokazuję, jak podejść do tematu spokojnie, bez zgadywania i bez typowych błędów, które potem kosztują najwięcej czasu.
Najlepszy start to środek skali, a potem małe korekty po ustabilizowaniu instalacji
- Najpierw sprawdź, czy regulujesz pokrętło, czy nastawę Kvs. To są dwa różne poziomy pracy zaworu.
- Instalacja musi być chłodna przed regulacją. Przy gorącym medium łatwo o oparzenie i błędny odczyt efektu.
- Orientacja L/R ma znaczenie. Jeśli gorące medium wchodzi z lewej albo z prawej strony, trzeba dobrać właściwą skalę.
- Po każdej zmianie trzeba poczekać na stabilizację. W podłogówce trwa to wyraźnie dłużej niż w obiegu grzejnikowym.
- Jeśli zawór stale pracuje na skrajach skali, problem zwykle leży w doborze Kvs albo w hydraulice instalacji.
Co naprawdę ustawiasz w zaworze trójdrożnym
Ja rozróżniam tu trzy rzeczy. Pierwsza to pozycja robocza zaworu, czyli to, ile gorącego i chłodniejszego medium trafia do mieszanki. Druga to orientacja L/R, która mówi, z której strony wchodzi gorące medium. Trzecia to Kvs, czyli przepustowość zaworu. Jeśli pomylisz te poziomy, będziesz kręcić pokrętłem, a problem i tak zostanie w hydraulice.
| Element | Co reguluje | Kiedy ma znaczenie |
|---|---|---|
| Pokrętło | Bieżący udział gorącego i chłodniejszego medium | Przy zwykłym ustawianiu temperatury pracy |
| Orientacja L/R | Stronę, z której dopływa gorące medium | Przy montażu, serwisie i czytaniu skali |
| Kvs | Przepustowość i charakterystykę hydrauliczną zaworu | Przy pierwszym uruchomieniu albo po zmianie układu |
W zaworach ARV Vario skala jest odwracalna, więc ta sama pozycja mechaniczna może być czytana inaczej zależnie od montażu. Dla mnie najważniejsze jest jedno: najpierw ustalam, gdzie jest gorący dopływ, a dopiero potem kręcę zaworem. To oszczędza najwięcej czasu i od razu zmniejsza ryzyko ustawienia „na odwrót”.
Co sprawdzić przed regulacją
Zanim dotknę pokrętła, zawsze daję instalacji czas, żeby ostygła. W aktualnej instrukcji AFRISO wprost pojawia się ostrzeżenie o ryzyku oparzenia gorącym medium, więc tej części nie pomijam. Przy zaworze z siłownikiem upewniam się też, że układ jest w trybie ręcznym albo odłączony zgodnie z zasadami całego zestawu.
- sprawdź, z której strony wchodzi gorące medium
- ustal, czy zawór pracuje jako mieszający, czy przełączający
- przygotuj dostęp do pokrętła i ewentualnej dźwigni Kvs
- mieć pod ręką termometr albo czujnik temperatury na zasilaniu
- zapisz pozycję wyjściową, zanim cokolwiek zmienisz
- zakres pracy medium: 5-95°C
- ciśnienie nominalne: maks. 10 bar
- kąt obrotu: 90°
- medium: woda lub mieszanina wody i glikolu do 50%
- zawór nie jest przeznaczony do wody pitnej
Jeśli chcesz regulować sensownie, potrzebujesz jeszcze jednego elementu: punktu odniesienia. Dlatego przed kolejną sekcją pokazuję prosty, praktyczny sposób ustawiania pozycji roboczej krok po kroku.
Jak ustawić pozycję roboczą krok po kroku
Tu właśnie wchodzi właściwa regulacja. Ja zaczynam od środka skali, bo to najbezpieczniejszy punkt startowy, a potem koryguję po małych krokach. W zaworach ARV Vario zakres obrotu wynosi 90°, więc nie ma sensu kręcić nim „na wyczucie” przez długie serie. Jedna zmiana i jeden pomiar dają lepszy efekt niż pięć ruchów pod rząd.
- Ustal orientację zaworu. Jeśli gorące medium wchodzi z lewej strony, wybierz stronę L. Jeśli z prawej, ustaw stronę R. Dzięki temu skala nie będzie działała odwrotnie.
- Ustaw punkt wyjściowy pośrodku. W praktyce chodzi o pozycję mniej więcej w połowie między dopływem gorącego i chłodniejszego medium. To jest dobry neutralny start.
- Odczytuj skalę na właściwej stronie. Na jednej stronie masz układ 0-10, na drugiej 10-0. Skrajne pozycje oznaczają odcięcie jednego z dopływów, ale tylko na właściwej stronie skala pozostaje intuicyjna.
- Uruchom instalację i poczekaj na stabilizację. W obiegu grzejnikowym efekt widać szybciej, a w podłogówce trzeba dać układowi więcej czasu, bo bezwładność jest duża.
- Koryguj pozycję małymi krokami. Jeśli zasilanie jest zbyt chłodne, przesuwam nastawę w stronę większego udziału gorącego medium. Jeśli zbyt gorące, cofam o jeden lub dwa punkty.
- Po każdej zmianie zrób przerwę na pomiar. Zwykle czekam kilkanaście minut przy prostszych obiegach i dłużej przy instalacjach o dużej bezwładności.
- Zapisz końcową pozycję. To drobiazg, ale przy kolejnym serwisie oszczędza sporo czasu.
Jeżeli zawór pracuje jako rozdzielający albo przełączający, skrajne położenia są normalnym punktem pracy, a nie błędem. Wtedy ważniejsze od samego „środka” jest to, czy instalacja trafia w wymagany obieg i nie dławi przepływu. I właśnie dlatego nastawy hydrauliczne warto traktować osobno od zwykłego kręcenia pokrętłem.
Jak dobrać Kvs i orientację L/R, żeby regulacja miała sens
Przy ARV Vario nie ignoruję Kvs. W instrukcji AFRISO wprost zaznaczono, że tę nastawę trzeba ustawić przed pierwszym uruchomieniem, bo później dostęp bywa utrudniony. To nie jest kosmetyka, tylko element, który decyduje o tym, czy zawór nie będzie dławiony albo przewymiarowany. Jeśli zawór pracuje wyłącznie jako przełączający lub rozdzielający, fabrycznego maksymalnego Kvs zwykle nie zmieniam.
| Model | Zakres Kvs | Co z tego wynika praktycznie |
|---|---|---|
| ARV 382 DN20 | 3,5-9 m³/h | Mniejsze układy i niższe przepływy |
| ARV 384 DN25 | 4,5-12 m³/h | Częsty wybór w domowych instalacjach |
| ARV 385 DN32 | 7,5-19 m³/h | Większe obiegi i bardziej rozbudowane układy |
| ARV 386 DN40 | 14-36 m³/h | Duże instalacje i wyższy przepływ |
| ARV 387 DN50 | 17-50 m³/h | Bardzo duże układy grzewcze lub chłodzące |
W typowych instalacjach spadek ciśnienia na zaworze powinien mieścić się w przedziale 3-15 kPa. Jeśli nie masz projektu, nie zgaduj po samym rozmiarze rur. Ja patrzę wtedy na zapotrzebowanie cieplne, różnicę temperatur i wykres doboru, bo to daje dużo lepszy efekt niż przypadkowe ustawienie „na oko”.
Orientacja L/R też jest ważniejsza, niż wiele osób zakłada. L oznacza, że gorące medium wchodzi z lewej strony, a R, że z prawej. Jeżeli tego nie dopasujesz, skala będzie odczytywana nielogicznie i łatwo uznasz, że zawór działa „na odwrót”, choć problem leży tylko w montażu.
Najczęstsze błędy i objawy złej nastawy
Najczęściej widzę te same trzy problemy: zła strona skali, zbyt szybkie korekty i mylenie zaworu z automatyką całej instalacji. Objawy są zwykle czytelne, tylko łatwo je przypisać niewłaściwemu elementowi. Dlatego patrzę najpierw na zachowanie układu, a dopiero potem kręcę zaworem dalej.
| Objaw | Co zwykle oznacza | Co robię inaczej |
|---|---|---|
| Temperatura na zasilaniu faluje | Korekty są za duże albo Kvs nie pasuje do instalacji | Wracam bliżej środka i zmieniam pozycję o 1 punkt |
| Słychać szum lub gwizd | Za duży spadek ciśnienia, za mały przekrój albo zbyt mocna pompa | Sprawdzam Kvs, przepływ i pracę pompy |
| Podłoga jest za ciepła mimo małej nastawy | Za duży udział gorącego medium albo błędna orientacja L/R | Weryfikuję stronę montażu i punkt wyjściowy |
| Po przestawieniu nic się nie zmienia | Problem leży w zapowietrzeniu, pompie albo siłowniku | Nie kręcę dalej, tylko sprawdzam cały układ |
Jeśli zawór kończy regulację prawie cały czas na skrajach skali, to dla mnie sygnał, że sam dobór był niecelny. Wtedy poprawiam Kvs albo szukam problemu w przepływie, nie w samym pokrętle. To właśnie ten moment, w którym wiele osób kręci się w kółko, choć zawór już dawno przestał być jedynym problemem.
Kiedy ręczna regulacja już nie wystarcza
Ręczna nastawa ma sens wtedy, gdy układ pracuje w miarę stabilnie i ktoś może od czasu do czasu zajrzeć do zaworu. Jeżeli instalacja mocno reaguje na pogodę, ma kilka obiegów albo zawór jest połączony z siłownikiem, ja coraz częściej sięgam po automatykę. W praktyce to po prostu wygodniejsze i zwykle stabilniejsze rozwiązanie.
- przy siłowniku ręczna pozycja jest bazą, a nie celem końcowym
- przy dużych wahaniach temperatury sterownik pomaga utrzymać powtarzalny efekt
- gdy zawór jest zabudowany głęboko, automatyka oszczędza późniejszego demontażu osłon
- jeśli regulacja nie daje efektu, sprawdzam też pompę, filtr i odpowietrzenie
Najkrócej ujmując: chłodna instalacja, właściwa strona L/R, środek skali na start i małe korekty po stabilizacji. Taki porządek daje znacznie lepszy efekt niż przypadkowe kręcenie zaworem „na czuja”, a przy okazji szybko pokazuje, czy problem leży w samej nastawie, czy już w hydraulice całego układu.
