Podłączenie silnika trójfazowego wydaje się proste tylko na papierze. W praktyce trzeba jednocześnie rozpoznać napięcie z tabliczki, układ zacisków w puszce i to, co robi piąty przewód w kablu. W tym tekście pokazuję to krok po kroku, tak żeby bez zgadywania odróżnić zwykłe zasilanie od wariantu z czujnikiem termicznym, hamulcem albo żyłą, która w ogóle nie powinna trafiać do zacisków silnika.
Najpierw sprawdź napięcie, układ zacisków i funkcję piątej żyły
- W typowej instalacji 5-żyłowej silnik trójfazowy korzysta z trzech faz i przewodu ochronnego PE, a neutralny często zostaje niewykorzystany.
- O tym, czy silnik łączy się w gwiazdę czy w trójkąt, decyduje tabliczka znamionowa, nie kolor izolacji.
- Piąta żyła bywa od termika, czujnika PTC, hamulca albo sterowania pomocniczego.
- Zmianę kierunku obrotów robi się przez zamianę dowolnych dwóch faz, nigdy PE.
- Po podłączeniu trzeba sprawdzić rozruch bez obciążenia i pobór prądu.
Co naprawdę oznacza pięć przewodów przy silniku trójfazowym
Pięć żył w kablu nie oznacza pięciu torów zasilania. To najczęstsze nieporozumienie, jakie widzę przy tego typu podłączeniach. W praktyce taki przewód zwykle zawiera trzy fazy, ochronny PE i jeszcze jedną żyłę, która może być neutralna albo pomocnicza. Sama liczba żył mówi więc mniej niż schemat na pokrywie puszki i oznaczenia zacisków.
Ja zawsze zaczynam od rozpoznania, co jest czym. Pomaga mi w tym prosta zasada: trzy żyły pracują jako zasilanie, jedna chroni obudowę, a piąta może wcale nie brać udziału w pracy uzwojeń. W nowych przewodach 3L+N+PE najczęściej spotkasz brązowy, czarny, szary, niebieski i żółto-zielony, ale kolor traktuję tylko pomocniczo, nie jako dowód.
| Żyła | Typowa rola | Co z nią robić |
|---|---|---|
| L1, L2, L3 | Zasilanie silnika trzema fazami | Podłączyć zgodnie z oznaczeniami zacisków i schematem |
| PE | Ochrona przeciwporażeniowa | Przykręcić do śruby uziemiającej obudowy silnika |
| N | Przewód neutralny | W silniku najczęściej nie jest używany, chyba że dokumentacja wyraźnie to przewiduje |
| Żyła pomocnicza | Termik, PTC, hamulec, czujnik, sterowanie | Łączyć wyłącznie według schematu producenta |
Jeśli kabel ma pięć żył, a silnik potrzebuje tylko czterech połączeń, piątą zostawiam w osobnej złączce, dobrze opisaną i odizolowaną. Nie wpinam jej do PE ani do uzwojeń. Dopiero po takim uporządkowaniu ma sens przejść do tabliczki znamionowej i ustalenia, jak silnik ma pracować na danym napięciu.
Tabliczka znamionowa i zaciski mówią więcej niż sam kabel

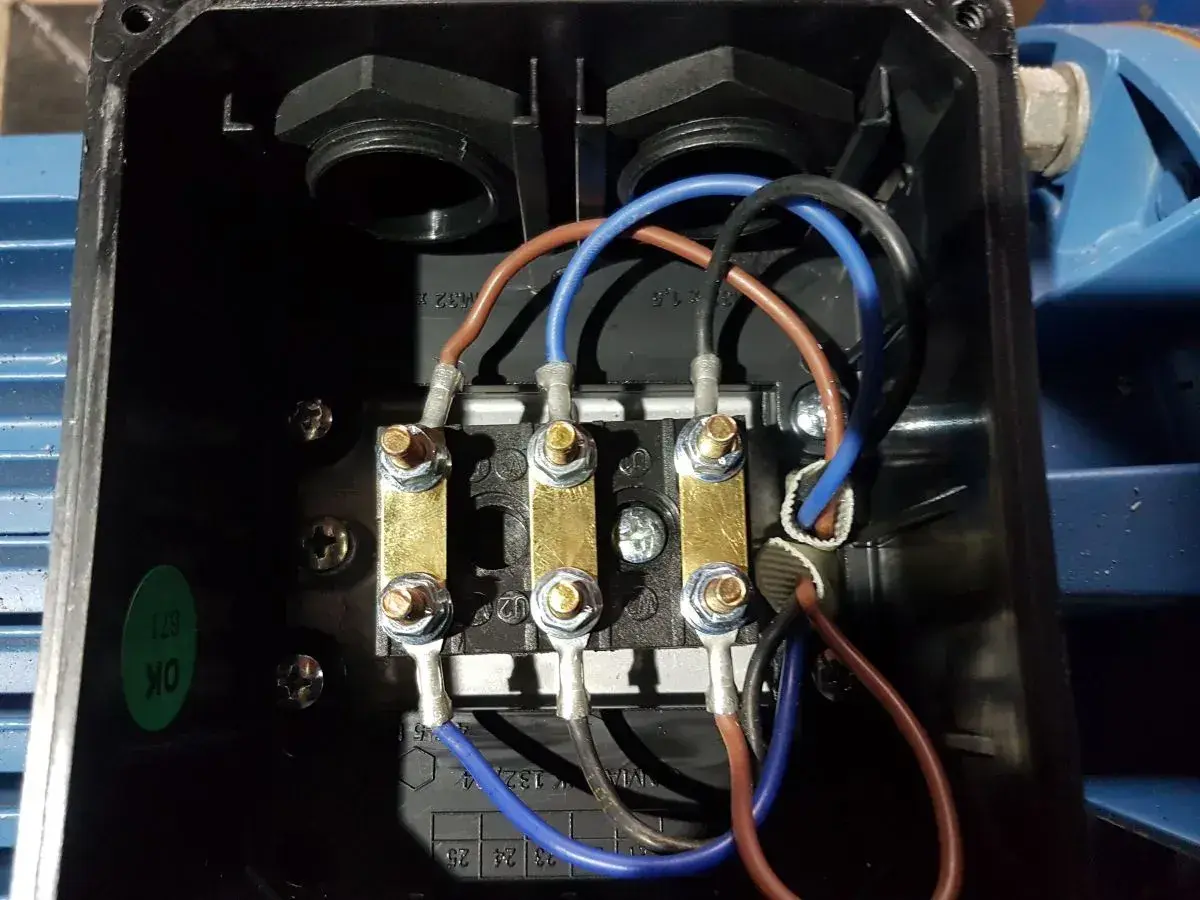

Na puszce silnika zwykle szukam oznaczeń typu U1, V1, W1 oraz U2, V2, W2. To nie jest ozdoba. Te symbole pokazują początki i końce uzwojeń, a od ich układu zależy, czy silnik będzie pracował w gwieździe, czy w trójkącie. Właśnie tutaj najczęściej rozstrzyga się, czy podłączenie będzie poprawne, czy tylko „jakoś zadziała”.
W typowej polskiej sieci 400 V patrzę przede wszystkim na tabliczkę: silnik 230/400 V zwykle pracuje w gwieździe, a silnik 400/690 V zwykle w trójkącie, o ile producent nie podał innego układu. Jeśli na obudowie widzę tylko jedną wartość napięcia albo specjalny schemat, nie zakładam niczego z poprzedniego silnika. Tu nie ma miejsca na nawyk z warsztatu sprzed lat.
| Oznaczenie na tabliczce | Typowa praca na sieci 400 V | Co to oznacza w praktyce |
|---|---|---|
| 230/400 V | Gwiazda | Uzwojenia dostają właściwe napięcie przy zasilaniu 400 V |
| 400/690 V | Trójkąt | Silnik jest przewidziany do pracy przy 400 V w układzie delta |
| Jedna wartość napięcia | Według schematu producenta | Nie zgaduję układu mostków, tylko sprawdzam dokumentację |
| 6 zacisków w puszce | Możliwa gwiazda lub trójkąt | O wyborze decyduje napięcie znamionowe i sposób mostkowania |
Jeśli silnik ma sześć zacisków, a obudowa pokazuje układ mostków, mam już połowę pracy za sobą. Jeśli ma mniej, zwykle oznacza to, że część połączeń jest już wykonana wewnątrz lub silnik ma dodatkowe wyposażenie. Właśnie dlatego przed podaniem napięcia przechodzę od schematu do praktycznego montażu.
Jak podłączyć silnik krok po kroku
W takiej pracy lubię trzymać się prostego porządku. Najpierw bezpieczeństwo, potem identyfikacja, na końcu sam montaż. Dzięki temu nie trzeba później szukać błędu po omacku, a silnik nie dostaje pełnego napięcia w losowym układzie.
- Odłącz zasilanie i zabezpiecz je przed przypadkowym włączeniem. Przy silniku trójfazowym nie wystarczy sam wyłącznik na ścianie. Trzeba mieć pewność, że nikt nie załączy obwodu w trakcie pracy.
- Otwórz puszkę zaciskową i zrób zdjęcie istniejącego układu. Jeśli coś było już podłączone, zdjęcie często oszczędza więcej czasu niż najlepsza pamięć.
- Sprawdź tabliczkę znamionową i schemat na pokrywie. To one mówią, czy silnik ma pracować w gwieździe, trójkącie, czy w innym wariancie.
- Podłącz przewód ochronny PE do śruby uziemiającej. To połączenie robię jako pierwsze i traktuję je osobno od toru mocy.
- Podłącz trzy fazy do odpowiednich zacisków. Najczęściej są to L1, L2, L3 po stronie zasilania albo U1, V1, W1 po stronie silnika, zależnie od konstrukcji i zastosowanego osprzętu.
- Piątą żyłę podłącz tylko wtedy, gdy dokumentacja tego wymaga. Jeśli jest od termika, PTC albo hamulca, trafia do właściwego obwodu sterowania, nie do uzwojeń.
- Dokręć wszystkie zaciski właściwym momentem. Luźny styk to jeden z najprostszych sposobów na grzanie się puszki i późniejsze awarie.
- Wykonaj krótki rozruch bez obciążenia. Jeśli to możliwe, odłącz napęd od maszyny i sprawdź sam kierunek obrotów, zanim silnik zacznie pracować „na serio”.
- W razie złego kierunku zamień dowolne dwie fazy. PE zostaje na swoim miejscu, bez wyjątków.
Na tym etapie najważniejsze jest, żeby nie mieszać zasilania z przewodami pomocniczymi. Jeśli układ po uruchomieniu zachowuje się normalnie, dopiero wtedy przechodzę do piątej żyły i sprawdzam, czy nie odpowiada za coś więcej niż zwykłe zasilanie.
Gdzie trafia piąta żyła i kiedy nie wolno jej ignorować
W wielu silnikach ta dodatkowa żyła nie ma nic wspólnego z samą pracą uzwojeń. Bywa przewodem do czujnika temperatury, termika, hamulca albo elementu sterującego. PTC to czujnik, którego rezystancja rośnie wraz z temperaturą, więc taki przewód nie trafia do toru mocy, tylko do odpowiedniego przekaźnika lub wejścia sterownika.
Jeśli w silniku jest hamulec, piąta żyła może zasilać prostownik albo obwód zwalniający hamulec. Jeśli jest termik, przewód prowadzi do ochrony silnika i reaguje na przegrzanie. Jeśli w kablu trafił się neutralny, a silnik nie ma dodatkowego osprzętu, zwykle pozostaje on wolny. Wtedy nie robię z nim nic poza porządnym zabezpieczeniem końcówki w złączce.
- Neutralny N - najczęściej nie zasila silnika trójfazowego, więc nie powinien trafiać do zacisków mocy.
- Termik - element ochronny, który rozłącza obwód przy zbyt wysokiej temperaturze.
- PTC - czujnik temperatury wymagający osobnego wejścia lub przekaźnika.
- Hamulec - może wymagać osobnego zasilania lub prostownika.
- Ekran kabla - jeśli występuje, łączy się go zgodnie z zasadami EMC i zaleceniami producenta, a nie przypadkowo z wolnym zaciskiem.
To ważne, bo w praktyce jedna „nadmiarowa” żyła potrafi przesądzić o tym, czy silnik będzie bezpieczny, czy tylko będzie się kręcił. Jeśli nie mam pewności, nie próbuję jej dopasować na siłę. Wystarczy jeden rzut oka na dokumentację, żeby odróżnić zwykły przewód zasilający od przewodu, który chroni silnik albo steruje jego osprzętem.
Najczęstsze błędy, które kończą się grzaniem albo złym kierunkiem
Przy takich podłączeniach najwięcej problemów nie wynika z „wadliwego silnika”, tylko z prostych pomyłek. Zły układ mostków, pomylone fazy, niedokręcony zacisk albo źle rozpoznana piąta żyła potrafią sprawić, że silnik ruszy, ale będzie pracował głośno, gorąco i niepewnie. To właśnie te objawy traktuję jako sygnał ostrzegawczy, a nie drobny mankament.
| Błąd | Co zwykle widać | Co sprawdzam jako pierwsze |
|---|---|---|
| Włączenie silnika w złym układzie gwiazda/trójkąt | Buczenie, słaby rozruch, wybijanie zabezpieczenia | Tabliczkę znamionową i mostki w puszce |
| Pomylenie PE z przewodem roboczym | Ryzyko porażenia, brak poprawnej ochrony | Połączenie ochronne na obudowie i ciągłość PE |
| Zamiana jednej fazy z przewodem pomocniczym | Brak reakcji czujnika, awaria hamulca albo dziwne objawy sterowania | Schemat producenta i funkcję piątej żyły |
| Luźne zaciski | Grzanie puszki, zapach izolacji, niestabilna praca | Dokręcenie styków i stan końcówek przewodów |
| Ignorowanie zabezpieczenia przeciążeniowego | Szybkie nagrzewanie i niepotrzebne obciążenie uzwojeń | Ustawienie przekaźnika na prąd znamionowy silnika |
Jeśli silnik startuje, ale po chwili wyłącza go termik, pierwsze podejrzenie kieruję właśnie na układ zacisków albo zbyt mały nastaw zabezpieczenia. Dopiero potem myślę o uszkodzeniu samego silnika. Taka kolejność oszczędza czas i nie prowadzi do niepotrzebnego rozbierania sprawnego urządzenia.
Po pierwszym starcie sprawdź te trzy rzeczy
Po udanym podłączeniu nie zamykam tematu od razu. Dla mnie liczy się jeszcze krótki test pracy, bo to on pokazuje, czy połączenie jest nie tylko „poprawne na papierze”, ale też stabilne w realnym obciążeniu. W tym miejscu kontroluję trzy rzeczy: kierunek obrotów, temperaturę i pobór prądu.
Jeśli silnik obraca się w złą stronę, zamieniam dowolne dwie fazy. Jeśli grzeje się nienaturalnie szybko albo słychać buczenie, wracam do mostków i tabliczki znamionowej. Jeżeli mam pod ręką przekaźnik przeciążeniowy, ustawiam go na prąd znamionowy z tabliczki, bo to on ma chronić uzwojenia przed pracą poza zakresem.
- Sprawdzam, czy wał obraca się zgodnie z wymaganiami maszyny.
- Patrzę, czy obudowa nie nagrzewa się zbyt szybko podczas krótkiej pracy bez obciążenia.
- Porównuję pobór prądu z danymi znamionowymi i reaguję na wyraźne odchylenia.
- Nasłuchuję tarcia, metalicznych odgłosów i nietypowego zapachu izolacji.
- Upewniam się, że piąta żyła faktycznie pracuje w tym obwodzie, do którego została przeznaczona.
Jeśli po tych testach wszystko wygląda równo i przewidywalnie, mam pewność, że silnik został podłączony rozsądnie, a nie tylko „tak, żeby ruszył”. I właśnie o to chodzi w praktyce: mniej zgadywania, więcej kontroli, bo przy trójfazie jedna zła decyzja potrafi kosztować znacznie więcej niż sam przewód czy chwila dodatkowego sprawdzenia.
