Regulator napięcia w układzie ładowania nie robi nic spektakularnego, ale od jego pracy zależy, czy akumulator będzie ładowany prawidłowo, a elektronika dostanie bezpieczne napięcie. Gdy zaczyna szwankować, objawy bywają mylące: raz winny wydaje się akumulator, innym razem alternator albo nawet słaba masa. Poniżej pokazuję, jak sprawdzić regulator napięcia w praktyce, jakie odczyty uznać za normalne i kiedy lepiej nie kończyć na domowym pomiarze.
Najkrótsza droga do oceny ładowania
- Na zgaszonym silniku sprawny akumulator zwykle pokazuje około 12,6-12,8 V.
- Po uruchomieniu silnika napięcie ładowania najczęściej powinno mieścić się w granicach 13,8-14,7 V.
- Po włączeniu świateł, nawiewu i ogrzewania szyby napięcie nie powinno gwałtownie siadać.
- Stałe wartości powyżej 14,8 V sugerują przeładowanie, a okolice 12 V przy pracującym silniku wskazują na brak ładowania.
- W autach z inteligentnym ładowaniem odczyt nie zawsze jest stały, więc trzeba patrzeć na cały przebieg pomiaru, a nie jedną liczbę.
Co właściwie sprawdzasz w układzie ładowania
W praktyce chodzi nie tylko o sam regulator, ale o cały układ, który ma utrzymać napięcie w bezpiecznym zakresie. W starszych autach i motocyklach regulator bywa osobnym elementem, a w wielu nowszych konstrukcjach jest już zintegrowany z alternatorem albo sterowany przez komputer silnika. To ważne, bo objaw podobny do awarii regulatora może dać też zużyty akumulator, ślizgający się pasek, słaba masa albo uszkodzony prostownik.
Ja zawsze zaczynam od prostego pytania: czy problem dotyczy braku ładowania, przeładowania, czy tylko niestabilnej pracy układu. Ta różnica od razu zawęża diagnozę i oszczędza czasu. Gdy już wiesz, czego szukasz, przechodzisz do przygotowania pomiaru.
Jakie narzędzia i warunki dają wiarygodny wynik
Do sensownej kontroli wystarczy multimetr, ale musi być ustawiony poprawnie. Najczęściej wybieram pomiar napięcia DC na zakresie 20 V, bo właśnie tam najlepiej widać różnice w instalacji 12-woltowej. Przydają się też proste odbiorniki prądu, takie jak światła mijania, nawiew i ogrzewanie tylnej szyby, bo test pod obciążeniem często ujawnia usterkę szybciej niż sam pomiar na biegu jałowym.
- Multimetr z pomiarem napięcia stałego.
- Dostęp do klem akumulatora, najlepiej bez przekładania sond przez przypadkowe miejsca.
- Możliwość uruchomienia silnika i podniesienia obrotów do około 2000-2500 obr./min.
- Kilka odbiorników elektrycznych, które można bezpiecznie włączyć podczas testu.
Jeśli akumulator jest bardzo rozładowany, pomiar może zmylić obraz sytuacji. Wtedy najpierw warto ocenić jego stan spoczynkowy albo doładować go przed diagnostyką. Dopiero potem ma sens sprawdzanie, czy układ ładowania faktycznie działa tak, jak powinien.

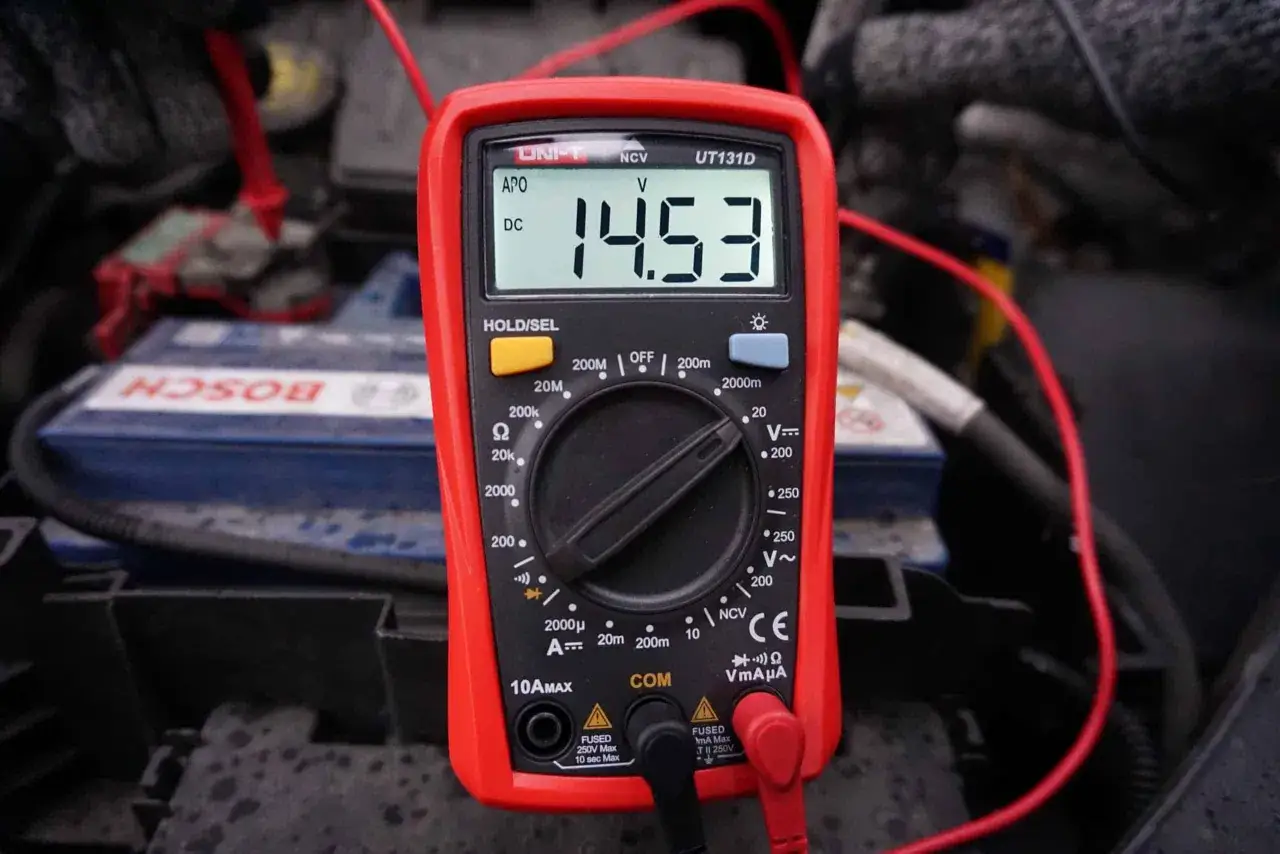

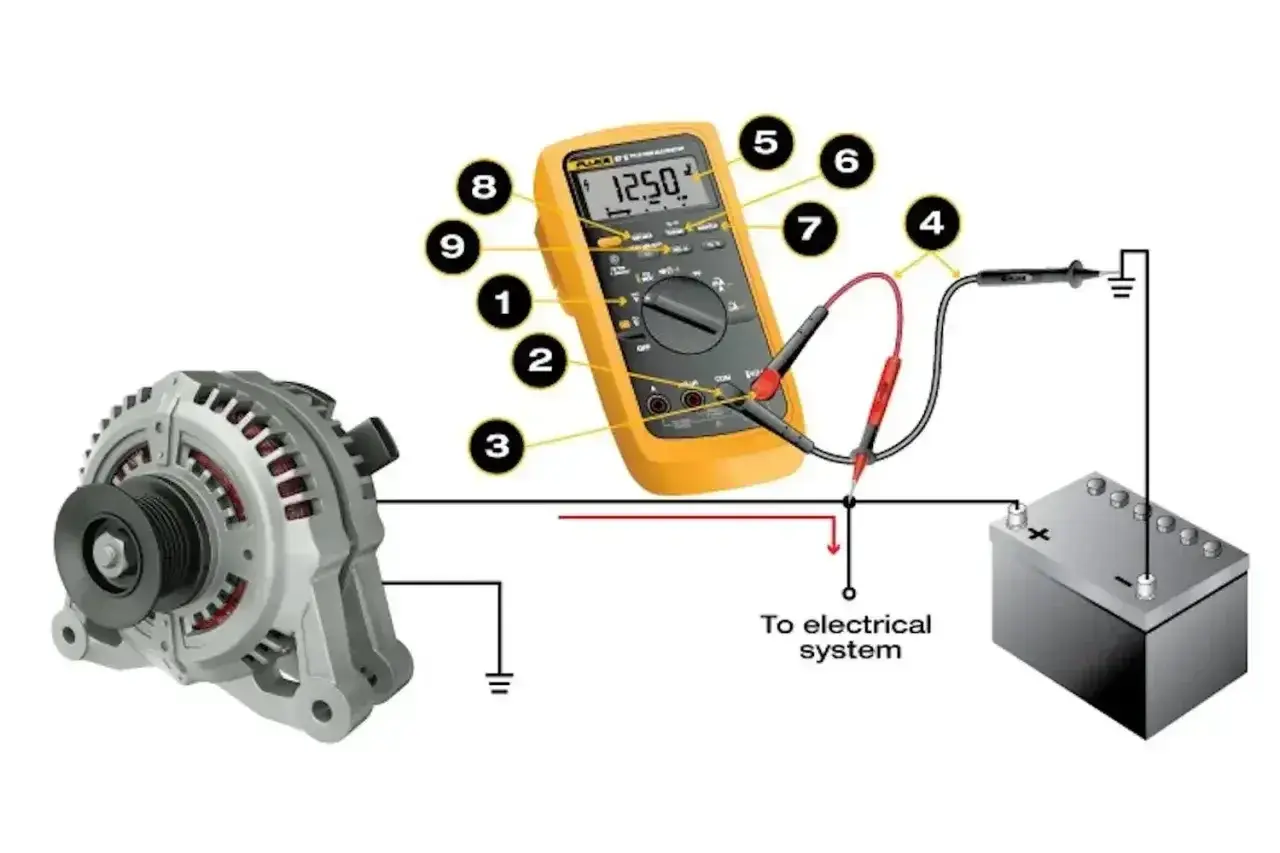

Jak zmierzyć napięcie ładowania krok po kroku
Tu liczy się dokładność, ale bez przesady. Nie trzeba warsztatu, tylko spokojnej kolejności działań. Ja robię to zawsze tak samo, bo dzięki temu wynik jest porównywalny i łatwiej wychwycić odchylenia.
- Wyłącz silnik i zmierz napięcie na klemach akumulatora.
- Włącz silnik i zostaw go na biegu jałowym, po czym odczytaj napięcie ponownie.
- Podnieś obroty do około 2000-2500 obr./min i sprawdź, czy odczyt się stabilizuje.
- Włącz odbiorniki prądu: światła, dmuchawę, ogrzewanie szyby lub foteli.
- Obserwuj, czy napięcie nie spada wyraźnie i czy nie skacze w górę ponad bezpieczny poziom.
| Stan pomiaru | Typowy odczyt | Co to zwykle oznacza |
|---|---|---|
| Silnik zgaszony | 12,6-12,8 V | Akumulator jest naładowany |
| Silnik pracuje na biegu jałowym | 13,8-14,7 V | Ładowanie najczęściej jest prawidłowe |
| Silnik pracuje z wyższymi obrotami | Wartość stabilna, bez dużych skoków | Regulator trzyma napięcie |
| Silnik pracuje z odbiornikami | Zwykle powyżej 13,5 V | Układ powinien nadal ładować |
Jeśli widzisz 14,9-15,5 V i więcej, układ może przeładowywać akumulator. Jeśli przy pracującym silniku kręcisz się wokół 12-12,5 V, ładowania praktycznie nie ma. W autach z inteligentnym ładowaniem odczyt nie zawsze jest stały, więc nie panikuję po jednym niższym wskazaniu. Patrzę na to, czy napięcie wraca do normy, jak zachowuje się pod obciążeniem i czy pojawiają się kontrolki lub komunikaty na desce. Następny krok to odróżnienie regulatora od innych elementów, które bardzo podobnie psują wynik.
Jak odróżnić uszkodzony regulator od akumulatora albo alternatora
To jest moment, w którym wiele osób wymienia część na ślepo. A szkoda, bo objawy bywają podobne. Sam pomiar napięcia nie zawsze mówi, co padło, ale dobrze ustawiona obserwacja już tak.
| Objaw | Co bardziej podejrzewam | Co sprawdzam najpierw |
|---|---|---|
| 12,2 V na postoju, ale 14,2 V po uruchomieniu | Akumulator jest częściowo rozładowany, układ ładowania może być sprawny | Stan baterii i jej wiek |
| Stałe 15 V i więcej przy pracującym silniku | Regulator napięcia lub sterowanie ładowaniem | Pomiar pod obciążeniem i kontrola regulatora |
| Brak wzrostu napięcia po odpaleniu | Alternator, pasek, masa, połączenia, czasem regulator | Pasek, klemy, przewody masowe |
| Napięcie skacze, światła przygasają | Regulator, mostek diodowy albo słabe połączenie | Tętnienia AC i stan przewodów |
| Auto rano słabo kręci, ale ładowanie na biegu jałowym wygląda dobrze | Akumulator albo pobór prądu na postoju | Pojemność akumulatora i upływ prądu |
Przy rozruchu zdrowy akumulator zwykle nie powinien spadać poniżej około 9,6 V przy temperaturze pokojowej. Jeśli spada niżej, sam akumulator może zaburzać cały obraz diagnozy. Z kolei przy uszkodzonym regulatorze napięcie często wygląda dobrze przez chwilę, a potem zaczyna rosnąć, spadać albo falować. To właśnie dlatego warto patrzeć na cały przebieg pracy silnika, a nie na pojedynczy odczyt. Kolejny krok to sytuacja, w której trzeba wyjąć element z auta albo sprawdzić go na stole.
Test na stole i sprawdzanie prostego regulatora bez auta
Jeśli regulator jest osobnym elementem albo alternator jest już wyjęty, diagnostyka może być dokładniejsza, ale tylko wtedy, gdy znasz typ układu. W prostych konstrukcjach sprawdza się tryb testu diody w multimetrze. W jedną stronę przewodzenie powinno być widoczne, w drugą nie. Jeżeli element przewodzi w obie strony albo nie przewodzi wcale, jest podejrzany. Typowy spadek napięcia w kierunku przewodzenia to zwykle około 0,4-0,7 V, choć zależy to od konstrukcji.
- Najpierw identyfikuję piny i opis złącza, bo pomylenie wyprowadzeń daje fałszywy wynik.
- W prostych regulatorach i mostkach prostowniczych sprawdzam diody, a nie tylko ciągłość obwodu.
- W układach z elektronicznym sterowaniem wzbudzeniem sam test omomierzem nie wystarcza.
- W motocyklach dodatkowo warto sprawdzić napięcie zmienne ze statora, bo uszkodzony stator potrafi udawać awarię regulatora.
Na stole łatwiej wyłapać ewidentne uszkodzenie, ale nie wszystko da się potwierdzić bez pracy pod obciążeniem. Jeśli układ ma wiele wyprowadzeń, a producent przewidział sterowanie z ECU, zwykły multimetr pokaże tylko fragment prawdy. I właśnie wtedy przechodzę do granic domowej diagnostyki.
Kiedy domowy pomiar już nie wystarczy
W nowszych autach regulator bywa częścią systemu zarządzania energią, a napięcie ładowania nie musi być stałe. Komputer może chwilowo ograniczać ładowanie, podnosić je przy dużym obciążeniu albo obniżać po rozruchu, żeby szybciej odciążyć silnik. Do tego dochodzą spadki na przewodach, słaba masa, zużyty pasek i diody prostownika, które potrafią dawać bardzo podobne objawy.
Jeśli wynik jest niejednoznaczny, sprawdzam jeszcze:
- stan klem i przewodów masowych,
- napięcie i stan paska osprzętu,
- tętnienia AC na akumulatorze,
- błędy zapisane w sterowniku silnika, jeśli auto ma diagnostykę pokładową.
To ważne, bo sam regulator nie jest jedynym elementem, który może popsuć ładowanie. Czasem problem siedzi w połączeniu, czasem w alternatorze, a czasem w elektronice sterującej. Dlatego ostatni krok to nie zgadywanie, tylko szybka decyzja, co dalej zrobić z wynikiem pomiaru.
Co zrobić, gdy napięcie nie trzyma normy
Jeśli napięcie jest za niskie, zaczynam od rzeczy prostych: klem, masy, paska i stanu akumulatora. Dopiero potem podejrzewam sam regulator albo alternator. Gdy odczyt stale przekracza 14,8 V, nie odkładam naprawy, bo przeładowanie potrafi zagotować akumulator i narobić szkód w elektronice. W praktyce bardziej opłaca się potwierdzić usterkę jednym dobrym pomiarem niż wymieniać część „na próbę”.
- Przy niedoładowaniu doładuj akumulator i powtórz test z włączonymi odbiornikami.
- Przy przeładowaniu nie jeździj długo, tylko zrób diagnostykę układu ładowania.
- Po naprawie sprawdź napięcie na zimnym i rozgrzanym silniku, bo część usterek wychodzi dopiero po nagrzaniu.
Jeśli chcesz podejść do tematu rozsądnie, trzymaj się tej kolejności: pomiar, interpretacja, dopiero potem wymiana części. To zwykle prowadzi do trafnej naprawy szybciej niż szukanie winnego po samych objawach. W układzie ładowania najwięcej błędów bierze się właśnie z pośpiechu.
