Przekaźnik potrafi unieruchomić wentylator, pompę paliwa, światła albo ogrzewanie szyby, a objawy często mylą nawet osoby, które już coś naprawiały. Ten tekst pokazuje, jak sprawdzić przekaźnik bez zgadywania: od rozpoznania pinów, przez pomiar cewki i styków, aż po szybki test w instalacji samochodowej. Dorzucam też praktyczne wskazówki, kiedy klikający element nadal jest uszkodzony i dlaczego nie zawsze winny jest sam przekaźnik.
Najkrótsza droga do pewnej diagnozy
- Najpierw ustal typ i oznaczenia przekaźnika, bo 4-pinowy i 5-pinowy sprawdza się trochę inaczej.
- Cewka zdrowego przekaźnika 12 V zwykle pokazuje na mierniku od kilkudziesięciu do około 120 Ω, czasem więcej, zależnie od modelu.
- Po podaniu napięcia styki powinny przełączyć się wyraźnie: 30-87 zamyka się, a 30-87a otwiera.
- Sam klik nie wystarczy. Przekaźnik może mechanicznie działać, ale nie przewodzić pod obciążeniem.
- Jeśli masz wątpliwości, porównanie z identycznym, sprawnym egzemplarzem często daje najszybszą odpowiedź.
Najpierw ustal, z jakim przekaźnikiem masz do czynienia
Zanim zaczniesz mierzyć, zawsze patrzę na obudowę i schemat nadrukowany na przekaźniku. To ważniejsze, niż się wydaje, bo wygląd zewnętrzny bywa podobny, a układ styków już niekoniecznie. W praktyce najczęściej spotkasz przekaźniki samochodowe 12 V z oznaczeniami 30, 85, 86, 87 i czasem 87a, ale w innych urządzeniach spotyka się też modele o innym pinoucie i innym napięciu cewki.
Nie zgaduję po kształcie obudowy. Najpierw sprawdzam nadruk, diagram albo kartę katalogową. To oszczędza czas i chroni przed błędnym podłączeniem zasilania, które potrafi od razu uszkodzić element albo bezpiecznik.

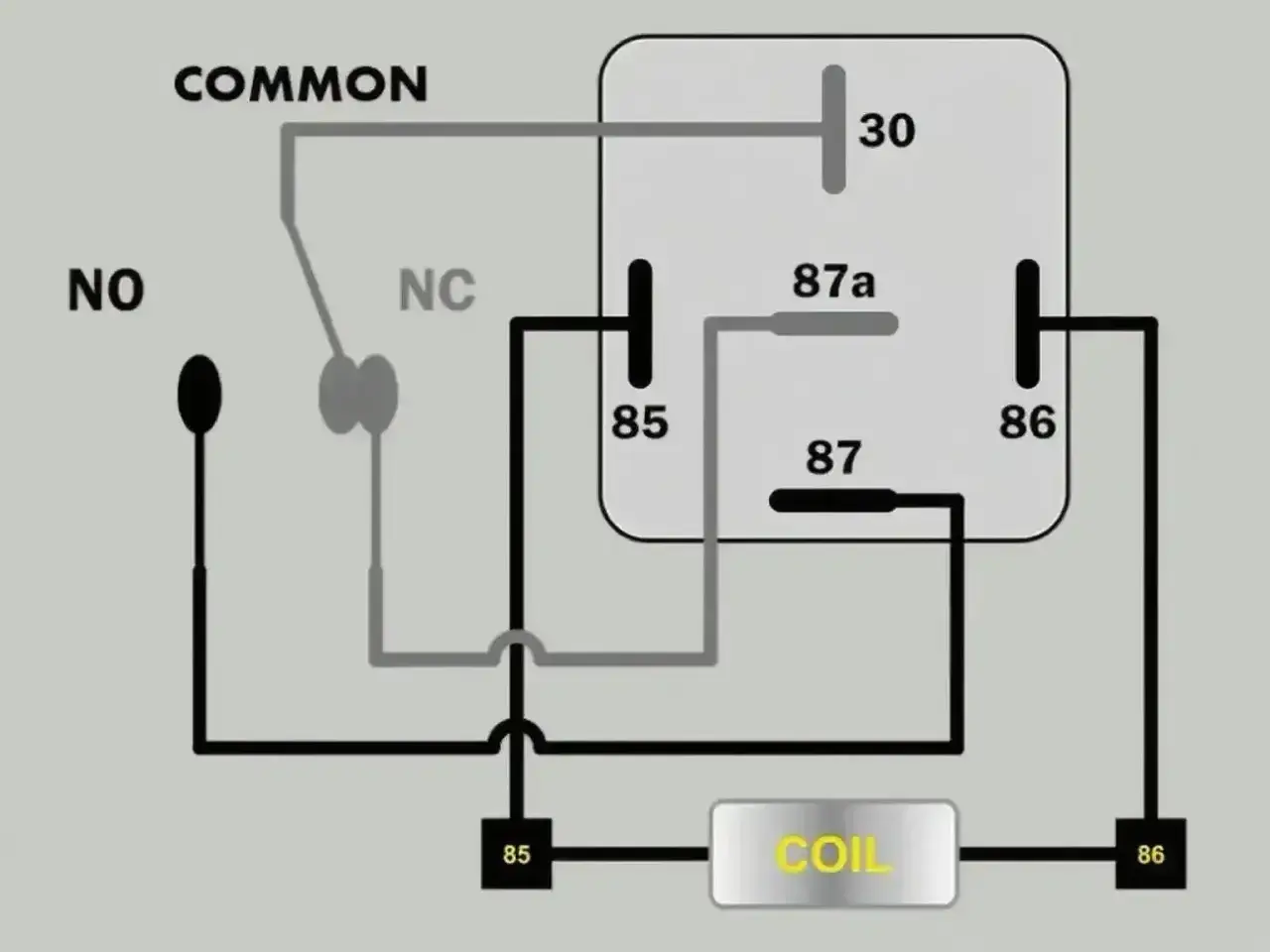

| Oznaczenie | Rola | Co sprawdzasz podczas testu |
|---|---|---|
| 85 | Jedna końcówka cewki | Rezystancję cewki i doprowadzenie sygnału sterującego |
| 86 | Druga końcówka cewki | Rezystancję cewki oraz biegunowość, jeśli w środku jest dioda |
| 30 | Styk wspólny | Zasilanie toru roboczego i ciągłość z wyjściem po zadziałaniu |
| 87 | Styk normalnie otwarty | Czy zwiera się z 30 po podaniu napięcia na cewkę |
| 87a | Styk normalnie zamknięty | Czy ma ciągłość z 30 w stanie spoczynku |
Jeśli na obudowie widzisz symbol diody równolegle do cewki, pamiętaj o polaryzacji. W takim przekaźniku odwrócenie plusa i minusa może dać mylący wynik albo po prostu nie pozwoli poprawnie wzbudzić cewki. Z takiego powodu po identyfikacji pinów przechodzę od razu do bezpieczeństwa i narzędzi, zamiast zaczynać od losowych prób.
Co przygotować i jak bezpiecznie odłączyć układ
Do sensownego testu wystarczy niewiele, ale to „niewiele” musi być właściwe. Ja biorę multimetr cyfrowy, przewody z krokodylkami, a do testu na stole źródło 12 V, najlepiej z małym bezpiecznikiem 1-5 A w przewodzie. Taki bezpiecznik nie jest formalnością: jeśli zrobisz zwarcie, ograniczy szkody.
- Multimetr z pomiarem rezystancji, ciągłości i napięcia DC.
- Przewody testowe albo krokodylki, żeby nie trzymać sond ręką przy każdym pomiarze.
- Źródło zasilania dopasowane do napięcia cewki, najczęściej 12 V w samochodzie.
- Bezpiecznik 1-5 A w przewodzie zasilającym do testu poza instalacją.
- Latarka i zdjęcie gniazda, jeśli przekaźnik wraca potem do auta i łatwo pomylić pozycję.
Jeśli pracujesz przy samochodzie, wyjmuję przekaźnik z gniazda i odłączam związany z nim obwód, a gdy grzebię przy wiązce, odłączam akumulator. Przy urządzeniach sieciowych robię krok dalej: odłączam zasilanie i upewniam się, że nie ma napięcia. To brzmi ostrożnie, ale przy naprawach elektrycznych właśnie taka ostrożność odróżnia szybką diagnozę od dodatkowej awarii.
Gdy układ jest bezpieczny, można przejść do właściwego pomiaru cewki i styków. To właśnie on najczęściej odpowiada na pytanie, czy przekaźnik nadaje się do wymiany.
Sprawdzenie cewki i styków multimetrem
W testach przekaźników najbardziej lubię to, że da się je przeprowadzić logicznie, krok po kroku. Najpierw oceniam cewkę, potem styki w spoczynku, a na końcu sprawdzam przełączanie po podaniu napięcia. Dzięki temu nie trzeba zgadywać, który element zawodzi.
Pomiar cewki
Ustawiam multimetr na pomiar rezystancji, najlepiej w niższym zakresie, jeśli miernik nie jest autozakresowy. Następnie przykładam sondy do pinów 85 i 86. W wielu przekaźnikach samochodowych 12 V poprawny odczyt mieści się zwykle w okolicach 50-120 Ω, czasem bliżej kilkudziesięciu omów albo nawet około 200 Ω w zależności od konstrukcji.
| Odczyt cewki | Co zwykle oznacza | Co robię dalej |
|---|---|---|
| Kilkadziesiąt do około 120 Ω | Cewka najpewniej jest sprawna | Przechodzę do testu styków |
| OL, nieskończoność, brak przejścia | Przerwa w cewce | Przekaźnik kwalifikuje się do wymiany |
| 0-1 Ω lub bardzo niska wartość | Zwarcie cewki | Przekaźnik wymieniam, nie naprawiam |
Jeżeli w środku jest dioda zabezpieczająca, nie panikuję, gdy odczyt zmienia się po odwróceniu sond. Wtedy przełączam multimetr na test diody i sprawdzam, czy układ zachowuje się jak zwykła dioda krzemowa. Odczyt w okolicach 0,4-0,8 V w jedną stronę bywa normalny, a brak przewodzenia w drugą też nie musi oznaczać usterki. Liczy się zgodność z symbolem na obudowie.
Pomiar styków
Drugi etap to ciągłość styków. W przekaźniku 4-pinowym sprawdzam zwykle 30 i 87. W stanie spoczynku nie powinno być przejścia, a po zasileniu cewki styk ma się zamknąć. W modelu 5-pinowym dochodzi 87a, więc sytuacja jest odwrotna dla styku normalnie zamkniętego: bez zasilania ma ciągłość z 30, a po wzbudzeniu cewki rozłącza się.
- Ustawiam multimetr na test ciągłości albo na najniższy zakres rezystancji.
- Sprawdzam stan spoczynkowy między 30 a 87 oraz, jeśli jest, między 30 a 87a.
- Podaję napięcie na cewkę zgodnie z oznaczeniem 85 i 86.
- Powtarzam pomiar i obserwuję, czy przełączenie jest szybkie, stabilne i jednoznaczne.
W zdrowym przekaźniku zamknięty styk powinien pokazywać wartość bardzo niską, zwykle zbliżoną do 0 Ω, a miernik często zapiszczy w trybie ciągłości. Jeśli sygnał jest przerywany, wartość skacze albo widzę kilka omów, to dla mnie sygnał ostrzegawczy. Taki przekaźnik może jeszcze „kliknąć”, ale pod obciążeniem już nie będzie wiarygodny.
Po tych dwóch pomiarach zazwyczaj wiem już bardzo dużo. Jeśli wynik nadal nie jest oczywisty, przechodzę do interpretacji konkretnego typu przekaźnika, bo 4- i 5-pinowe modele potrafią wprowadzić w błąd.
Jak odczytać wynik dla przekaźnika 4- i 5-pinowego
To miejsce, w którym wiele osób myli się nie z powodu złego miernika, tylko przez zły punkt odniesienia. Ten sam przekaźnik może wyglądać podobnie do innego, ale zachowywać się już inaczej. Dlatego zawsze rozdzielam ocenę na wersję 4-pinową i 5-pinową.
| Typ przekaźnika | Stan spoczynkowy | Po podaniu napięcia na cewkę | Jeśli wynik jest inny |
|---|---|---|---|
| 4-pinowy | 30 i 87 są rozwarte | 30 i 87 powinny się zewrzeć | Brak kliknięcia, brak przejścia albo wysokie opory sugerują usterkę cewki lub styków |
| 5-pinowy | 30 i 87a mają ciągłość, 30 i 87 są rozwarte | 30 i 87 się zwierają, 30 i 87a się rozwierają | Jeśli jeden z torów nie przełącza się poprawnie, przekaźnik może być zużyty mechanicznie albo przypalony |
W praktyce zwracam uwagę nie tylko na to, czy przekaźnik „przełącza”, ale też jak to robi. Powolne, niestabilne przejście, chwilowe przerwy albo nierówne wskazania często oznaczają zużyte styki albo problem z mechaniką wewnętrzną. To ważne, bo taki element potrafi jeszcze działać na stole, a już zawodzić po zamontowaniu w aucie.
Jeśli pomiary są na granicy albo wynik jest sprzeczny z objawami, przydaje się jeszcze test pod napięciem i szybka podmiana na sprawny egzemplarz. Tylko trzeba zrobić to z głową.
Test pod napięciem i szybka podmiana w samochodzie

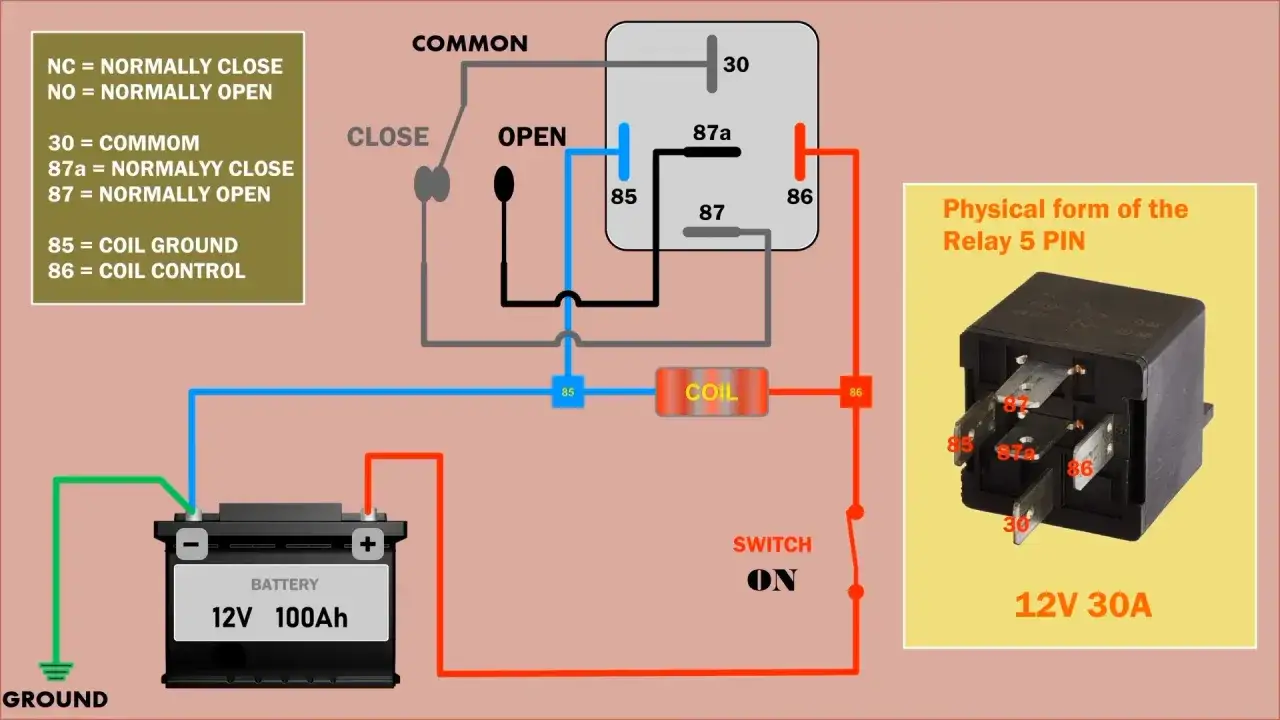

Ja traktuję ten etap jako potwierdzenie, nie jako pierwszy strzał. Test na stole jest prosty: podaję napięcie zgodne z cewką, zwykle 12 V, słucham wyraźnego kliknięcia i od razu sprawdzam, czy styki przełączyły się tak, jak powinny. Jeśli przekaźnik ma diodę, pilnuję biegunowości, bo odwrotne podłączenie potrafi zmylić diagnozę.
Test na stole
- Podłączam zasilanie tylko do cewki, a nie do styków roboczych.
- Wpinam bezpiecznik 1-5 A w przewód testowy, żeby ograniczyć ryzyko zwarcia.
- Obserwuję, czy słychać jedno, czyste przełączenie, bez brzęczenia i bez opóźnienia.
- Po wzbudzeniu cewki ponownie sprawdzam ciągłość między 30 i 87 oraz 30 i 87a.
Jeśli przekaźnik klika, ale styki nie zmieniają stanu, to dla mnie praktycznie zamknięta sprawa. Cewka jeszcze żyje, ale część robocza już nie. Zdarza się też, że styk przewodzi „na pusto”, a przy realnym obciążeniu grzeje się i traci kontakt. Dlatego sam dźwięk nigdy nie wystarcza do uznania elementu za sprawny.
Przeczytaj również: Jak skleić metal: skuteczne metody i najczęstsze błędy do uniknięcia
Podmiana z identycznym elementem
W samochodzie bardzo pomaga zamiana z identycznym, sprawnym przekaźnikiem z innego obwodu, ale tylko wtedy, gdy numer części i układ pinów są zgodne. Bosch słusznie podkreśla prostą zasadę: najpierw odłącz zasilanie, potem zamień przekaźnik i sprawdź, czy objaw zniknął. To szybki test warsztatowy, ale ma sens wyłącznie przy takim samym typie elementu. Zamiana „na oko” bywa bardziej ryzykowna niż pomocna.
Jeśli usterka przenosi się razem z przekaźnikiem, problem jest jasny. Jeśli nie, szukam dalej w gnieździe, przewodach, masie albo w samym odbiorniku. I właśnie tu najłatwiej zaoszczędzić czas, bo nie wymieniam części w ciemno.
Najczęstsze błędy, które psują wynik
Przy sprawdzaniu przekaźników najwięcej problemów widzę nie w samym teście, tylko w jego wykonaniu. Kilka drobnych pomyłek wystarczy, żeby sprawny element uznać za uszkodzony albo odwrotnie.
- Mylę 87 z 87a i wyciągam błędny wniosek o stanie styków.
- Sprawdzam przekaźnik bez odłączenia zasilania i dostaję fałszywe wskazania.
- Oceniając cewkę, patrzę tylko na klik, a nie na rezystancję i ciągłość styków.
- Ignoruję diodę w przekaźniku i odwracam bieguny podczas testu.
- Podmieniam przekaźnik na „podobny”, ale nie identyczny, więc porównanie nic nie znaczy.
- Pomijam gniazdo i wiązkę, choć problem leży w zaśniedziałym styku albo luźnym pinie.
Najbardziej zdradliwe jest założenie, że wszystko wyjaśni jeden pomiar. W praktyce lepszy jest krótki zestaw trzech sprawdzeń: cewka, styki, podmiana. Dopiero razem dają sensowny obraz sytuacji. To właśnie dlatego nie lubię diagnozy opartej wyłącznie na intuicji.
Kiedy wymiana ma większy sens niż dalsze pomiary
Jeśli cewka ma przerwę, zwarcie albo przekaźnik nie przełącza styków mimo poprawnego zasilania, nie ma sensu go dalej „reanimować”. W samochodowych, zamkniętych przekaźnikach naprawa wnętrza zwykle się nie opłaca, a próby rozbierania obudowy kończą się często tylko większym uszkodzeniem. Wymiana jest rozsądniejsza, szybsza i przewidywalna.
Przy okazji sprawdzam jeszcze podstawę przekaźnika. Zaśniedziałe piny, wypalone gniazdo, luźny zacisk albo brak masy potrafią udawać uszkodzony element. Dlatego po wymianie lub po teście zawsze jeszcze raz upewniam się, że zasilanie dochodzi, masa jest pewna, a obciążenie nie pobiera prądu ponad normę. W praktyce kilka minut dodatkowej kontroli oszczędza kolejną wizytę w tej samej usterce.
Jeżeli po tych krokach wszystko nadal wskazuje na awarię, wymieniam przekaźnik na dokładnie taki sam model i dopiero wtedy zamykam temat. To najprostsza droga do naprawy, która naprawdę działa, zamiast tylko wyglądać na wykonaną.
