Dokładny pomiar suwmiarką przydaje się częściej, niż się wydaje: przy doborze śruby, sprawdzaniu średnicy rurki, kontroli głębokości otworu czy ocenie, czy część z warsztatu faktycznie pasuje do projektu. W tym tekście pokazuję, jak mierzyć suwmiarką bez zgadywania, jak odczytywać wynik z noniusza i cyfrowego wyświetlacza oraz jak uniknąć błędów, które najczęściej psują odczyt. Dorzucam też praktyczne przykłady z DIY, bo to właśnie w domu i w warsztacie najłatwiej widać różnicę między pomiarem „na oko” a pomiarem, któremu można zaufać.
Suwmiarka daje szybki wynik, jeśli pamiętasz o zerze, lekkim docisku i właściwych szczękach
- Do pomiaru zewnętrznego używaj dużych szczęk, do wewnętrznego małych, a do głębokości głębokościomierza.
- Przed każdym pomiarem sprawdź, czy suwmiarka po zamknięciu pokazuje zero albo czy da się ją wyzerować.
- Nie dociskaj narzędzia z siłą, bo to najprostszy sposób na zaniżenie albo zawyżenie wyniku.
- W warsztacie domowym najczęściej wystarcza rozdzielczość 0,05 mm lub 0,02 mm, ale do bardzo ciasnych tolerancji lepszy jest mikrometr.
- Brud, zadzior na krawędzi i krzywe ustawienie szczęk potrafią zepsuć wynik bardziej niż sama suwmiarka.
Co sprawdzić przed pomiarem, żeby wynik miał sens
Ja zawsze zaczynam od prostego pytania: czy mierzę odpowiednim elementem suwmiarki i czy sama suwmiarka jest w stanie pokazać prawdę. Duże szczęki służą do wymiarów zewnętrznych, małe do wewnętrznych, a wysuwany pręt na końcu do głębokości. Jeśli narzędzie jest zabrudzone, ma zadziory na krawędziach albo po zamknięciu nie pokazuje zera, wynik trzeba traktować ostrożnie.
| Element | Do czego służy | Co najczęściej psuje pomiar |
|---|---|---|
| Duże szczęki | Średnica zewnętrzna, grubość, szerokość | Docisk pod kątem lub zbyt mocno |
| Małe szczęki | Średnica wewnętrzna otworu lub rurki | Zbyt małe rozwarcie i mierzenie „na siłę” |
| Głębokościomierz | Głębokość otworu, rowka, kieszeni | Krzywe oparcie podstawy o krawędź |
| Blokada suwaka | Utrzymanie wyniku do odczytu lub przeniesienia | Zastępowanie nią dokładnego ustawienia szczęk |
Niektóre suwmiarki pozwalają też mierzyć stopnie i uskoki, czyli różnicę wysokości między dwiema powierzchniami. To przydatna funkcja, ale w domowym warsztacie korzystam z niej rzadziej niż z trzech podstawowych pomiarów. W praktyce liczy się też stan mierzonej części. Grat, czyli cienki zadzior po cięciu albo wierceniu, potrafi dodać ułamek milimetra i popsuć dopasowanie. Jeśli część jest świeżo po obróbce, warto ją przetrzeć, a przy elementach metalowych odczekać, aż ostygną do temperatury otoczenia. Kiedy te podstawy są pod kontrolą, można przejść do samego pomiaru zewnętrznego.

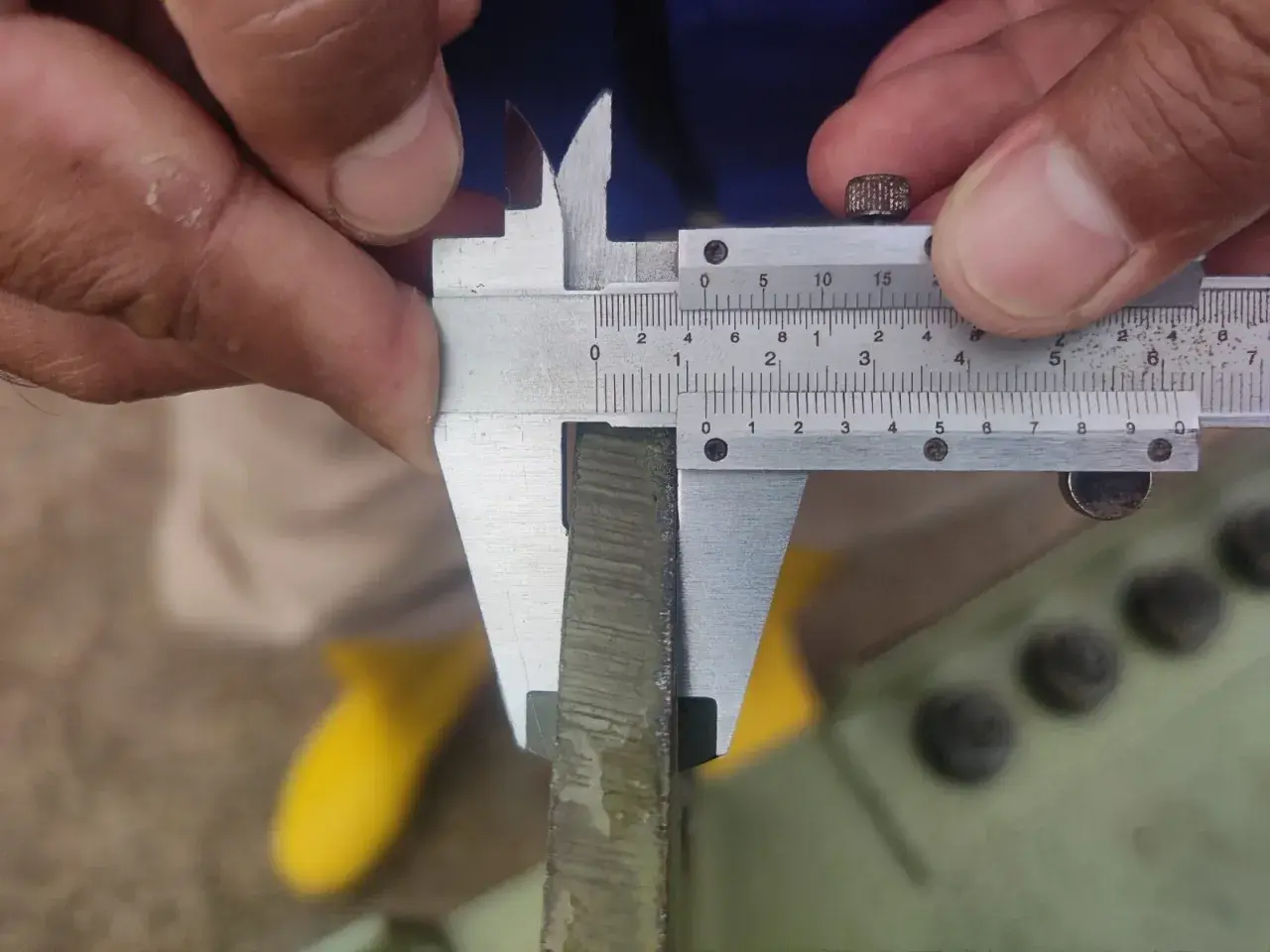

Pomiar zewnętrzny krok po kroku
To najczęstszy typ pracy przy DIY: śruba, tulejka, listewka, wałek, grubość blachy albo średnica kółka. Tu najważniejsze jest ustawienie szczęk prostopadle do mierzonego elementu i bardzo lekki docisk. Jeśli dociśniesz za mocno, plastik się ugnie, miękki metal lekko „ucieknie”, a wynik przestaje być wiarygodny.
- Otwórz duże szczęki nieco szerzej niż mierzony element.
- Wsuń przedmiot między szczęki i ustaw je równolegle do mierzonej powierzchni.
- Dosuwaj suwmiarkę do momentu, w którym szczęki tylko delikatnie dotykają materiału.
- Porusz narzędziem minimalnie w jedną i drugą stronę, żeby znaleźć pozycję bez luzu i bez docisku.
- Jeśli trzeba, zablokuj suwak i odczytaj wynik dopiero po ustabilizowaniu pozycji.
- Przy elementach okrągłych zmierz średnicę w dwóch prostopadłych kierunkach, bo wałek albo rurka bywa lekko owalna.
Ja w takich sytuacjach robię jeszcze jeden prosty test: zdejmuję suwmiarkę, mierzę ponownie i porównuję oba wyniki. Jeśli różnica jest większa niż około 0,05 mm w małym warsztacie, zwykle problem leży w sposobie ustawienia, a nie w samym elemencie. Zewnętrzny pomiar jest najłatwiejszy, ale to dopiero połowa pracy, bo otwory i głębokości wymagają już trochę większej uwagi.
Średnica wewnętrzna i głębokość bez zgadywania
Przy pomiarze wewnętrznym łatwo popełnić jeden błąd: za wcześnie uznać, że szczęki już „dotykają”. W otworze ma znaczenie nie tylko rozwarcie, ale też to, czy małe szczęki stoją dokładnie na jednej osi. W praktyce najlepiej robić delikatny ruch „na rozpychanie”, aż poczujesz równy kontakt z obiema ściankami.
| Rodzaj pomiaru | Jak to zrobić | Na co uważać |
|---|---|---|
| Średnica otworu | Wsuń małe szczęki, rozsuń je lekko i znajdź punkt równomiernego kontaktu ze ściankami | Nie mierz przy samym wejściu, jeśli krawędź jest sfazowana albo ma zadzior |
| Średnica rurki | Tak samo jak otworu, ale najlepiej sprawdzić wynik w kilku miejscach | Rurka może być spłaszczona lub mieć nierówną grubość ścianki |
| Głębokość otworu | Oprzyj podstawę suwmiarki na krawędzi i wysuwaj pręt do dna | Podstawa musi leżeć płasko, bez przechyłu |
| Głębokość rowka lub kieszeni | Ustaw narzędzie tak, by pręt sięgnął najniższego punktu | Nie opieraj suwmiarki na zabrudzeniu lub wiórze |
W głębokich otworach warto sprawdzić wynik dwa razy, bo pręt potrafi oprzeć się o ściankę boczną i dać fałszywy odczyt. Jeśli otwór jest bardzo mały lub ma nieregularny kształt, suwmiarka nadal się przyda, ale traktuję ją wtedy jako narzędzie orientacyjne, nie laboratoryjne. Kiedy już wiesz, co i czym mierzysz, zostaje najważniejsza umiejętność: poprawny odczyt wyniku.
Jak odczytać wynik z noniusza i cyfrowej suwmiarki
W cyfrowej suwmiarce sprawa jest prosta: po wyzerowaniu odczytujesz wartość z wyświetlacza. W modelu zegarowym patrzysz na tarczę, a w noniuszowym musisz połączyć wynik z głównej skali i z podziałki ruchomej. Tu właśnie wielu początkujących gubi się najbardziej, choć sama zasada jest logiczna.
Przy klasycznym modelu robię to w czterech krokach:
- Odczytuję pełne milimetry z głównej skali tuż przed zerem noniusza.
- Sprawdzam, która kreska noniusza pokrywa się idealnie z kreską skali głównej.
- Mnożę numer tej kreski przez wartość działki noniusza, na przykład 0,1 mm, 0,05 mm albo 0,02 mm.
- Dodaję obie wartości i zapisuję wynik z tą samą liczbą miejsc po przecinku, jaką pozwala pokazać suwmiarka.
| Przykład | Odczyt | Wynik |
|---|---|---|
| Skala główna | 18 mm | 18 mm |
| Noniusz | Pokrywa się 6. kreska przy działce 0,05 mm | 0,30 mm |
| Wynik końcowy | 18 mm + 0,30 mm | 18,30 mm |
Jeśli suwmiarka ma funkcję zerowania, wykorzystuję ją przed serią pomiarów, ale nie wtedy, gdy szczęki są już lekko zużyte albo zabrudzone. Zerowanie ma sens tylko na czystych, dobrze domkniętych szczękach. W modelach analogowych zwracam też uwagę na paralaksę, czyli błąd wynikający z patrzenia pod kątem; oko powinno być ustawione prostopadle do skali. To drobiazg, ale przy małych wymiarach robi realną różnicę. Skoro odczyt mamy opanowany, zostaje jeszcze kwestia błędów, które najczęściej psują cały pomiar.
Najczęstsze błędy, które psują dokładność
W warsztacie najczęściej nie psuje pomiaru sama suwmiarka, tylko pośpiech. Widzę to regularnie: ktoś ma dobry sprzęt, ale wynik „pływa”, bo element jest mokry od chłodziwa, szczęki łapią zadzior, a suwak jest dociśnięty mocniej niż trzeba. Warto znać te potknięcia, bo większość z nich da się wyeliminować od ręki.
- Zbyt mocny docisk - szczególnie przy plastiku, gumie i cienkiej blaszce daje zaniżony wymiar.
- Brudne szczęki - pył, wiór albo odrobina oleju potrafią przesunąć odczyt o kilka setnych milimetra.
- Mierzenie pod kątem - wtedy szczęki nie stykają się równolegle z powierzchnią.
- Brak sprawdzenia zera - jeśli narzędzie „ucieka” na zamkniętych szczękach, każdy wynik będzie obciążony tym samym błędem.
- Jednorazowy odczyt - przy ważniejszym dopasowaniu zawsze robię minimum dwa pomiary.
- Mierzenie gorącej części - świeżo obrobiony metal potrafi jeszcze zmieniać wymiar wraz ze spadkiem temperatury.
Jeśli po wykluczeniu tych błędów wynik nadal się rozjeżdża, problemem bywa już ograniczenie samego narzędzia, a nie technika użytkownika. I właśnie wtedy pojawia się pytanie, czy suwmiarka to jeszcze właściwy wybór, czy może czas na dokładniejsze narzędzie.
Kiedy suwmiarka wystarczy, a kiedy lepiej sięgnąć po mikrometr
Suwmiarka jest świetna do szybkiej kontroli wymiaru, ale nie jest narzędziem do wszystkiego. Do śruby, wałka, otworu, grubości deski czy głębokości kieszeni sprawdza się znakomicie. Gdy jednak potrzebujesz bardzo ciasnej tolerancji, na przykład przy pasowaniu elementów metalowych, łożysk czy precyzyjnie toczonych części, mikrometr daje po prostu większą pewność.
| Zadanie | Suwmiarka | Mikrometr | Wniosek praktyczny |
|---|---|---|---|
| Grubość deski, blachy, plastiku | Tak | Rzadko potrzebny | Suwmiarka wystarcza do pracy DIY |
| Średnica śruby, trzpienia, rurki | Tak | Czasem lepszy przy dużej precyzji | Zależnie od wymaganej dokładności |
| Średnica otworu i głębokość | Tak | Niepraktyczny | Suwmiarka jest wygodniejsza |
| Elementy z tolerancją rzędu setnych części milimetra | Orientacyjnie | Tak | Warto użyć mikrometru |
Ja patrzę na to prosto: jeśli chodzi o dopasowanie w domu, warsztacie albo przy prostym projekcie naprawczym, suwmiarka zwykle robi robotę. Jeśli od wymiaru zależy płynność pracy mechanizmu albo precyzja obróbki, nie udaję, że jedno narzędzie zastąpi drugie. To dobry moment, żeby zadbać nie tylko o technikę pomiaru, ale też o samą suwmiarkę, bo od tego zależy powtarzalność wyniku.
Jak utrzymać suwmiarkę w formie i nie gubić setnych milimetra
Najlepszy nawyk, jaki wyrobiłem sobie przy takim narzędziu, jest banalny: po każdym użyciu przetrzeć szczęki, zamknąć je bez siły i schować suwmiarkę do etui. W cyfrowych modelach sprawdzam jeszcze baterię i zerowanie, bo słaby akumulator albo przypadkowe przestawienie punktu odniesienia potrafią wprowadzić zamieszanie dokładnie wtedy, gdy trzeba działać szybko.
- Przecieraj powierzchnie pomiarowe miękką, suchą szmatką.
- Nie zostawiaj suwmiarki luźno w szufladzie razem z ciężkimi narzędziami.
- Nie używaj jej do chwytania, podważania ani innych prac, do których nie została stworzona.
- Raz na jakiś czas porównaj wynik z wymiarem znanego elementu, żeby sprawdzić, czy wszystko trzyma poziom.
- Jeśli narzędzie zostało uderzone albo spadło, potraktuj kolejne pomiary z rezerwą i sprawdź zero od nowa.
Jeśli mam zostawić jedną praktyczną myśl, to właśnie tę: dobre mierzenie zaczyna się nie od samej skali, ale od spokojnego ustawienia, lekkiego kontaktu i powtórzenia odczytu. Gdy to wejdzie w nawyk, suwmiarka staje się jednym z najbardziej użytecznych narzędzi w domowym warsztacie.
